تعویض ترانسفورماتور غوطه ور در روغن

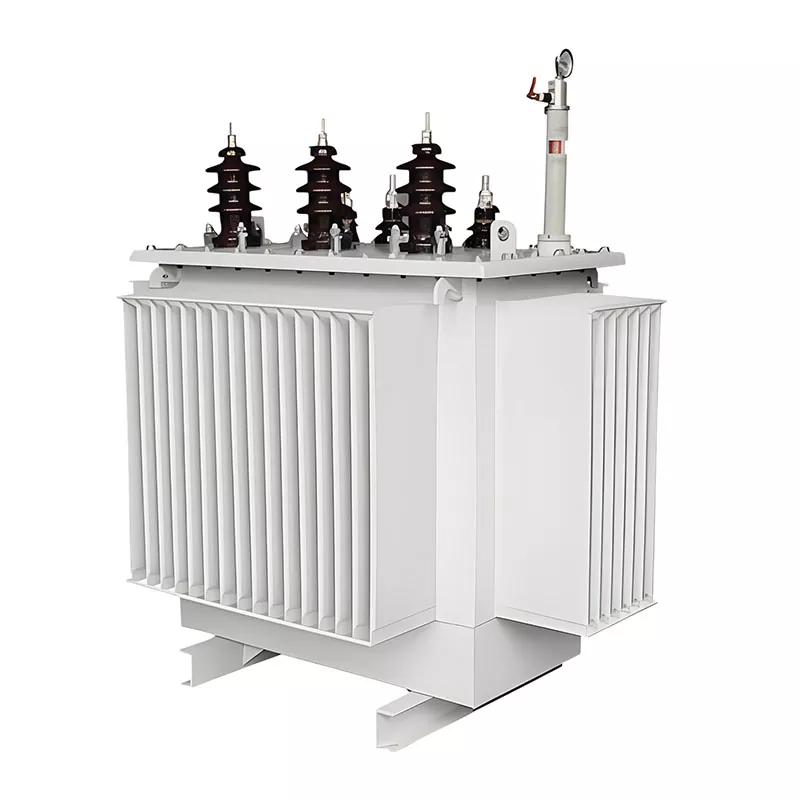

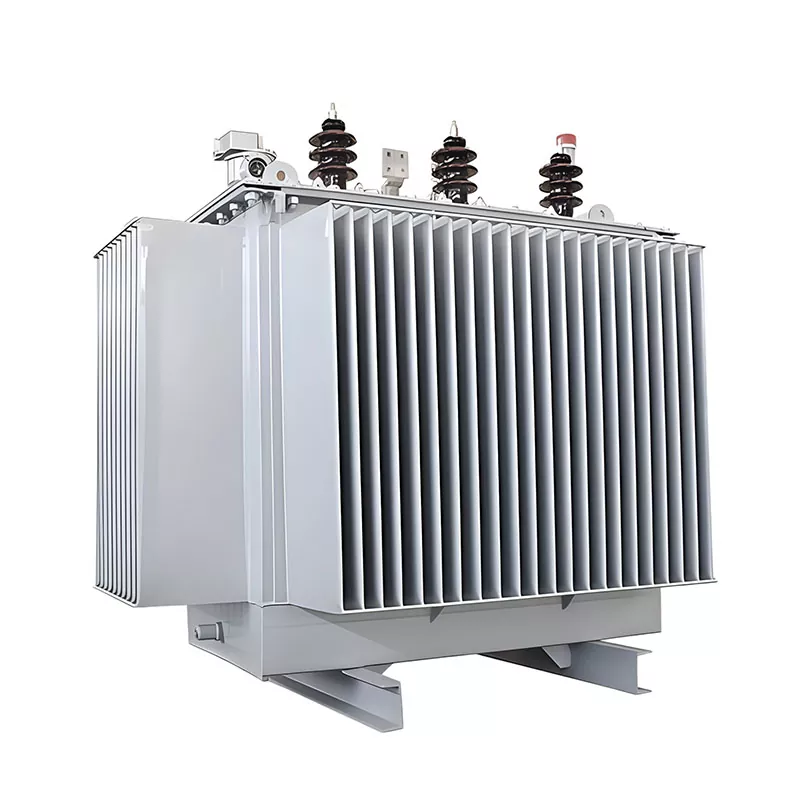

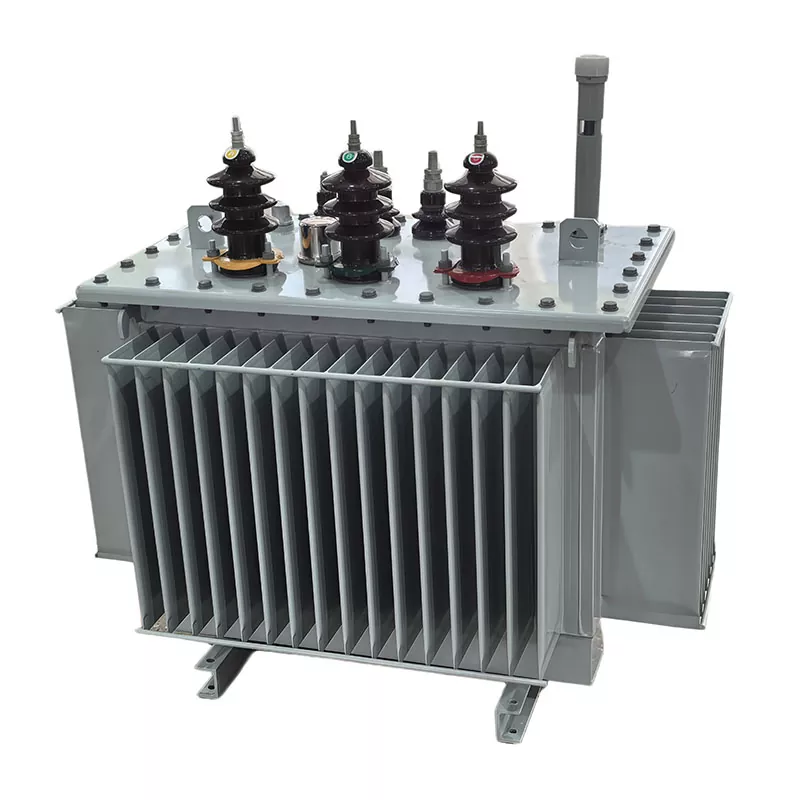

ترانسفورماتور غوطه ور روغن جایگزین نوعی ترانسفورماتور قدرت پر شده با روغن است که به طور خاص برای جایگزینی ترانسفورماتور موجود در یک سیستم توزیع برق عملیاتی طراحی شده است، که معمولاً به دلیل قدیمی بودن تجهیزات، خرابی، محدودیت های ظرفیت یا نیازهای ارتقای کارایی است.

بر خلاف ترانسفورماتورهای مورد استفاده در تاسیسات جدید، ترانسفورماتور جایگزین با تمرکز قوی بر سازگاری سیستم، قابلیت تعویض فیزیکی و یکپارچگی یکپارچه با زیرساخت های الکتریکی موجود مهندسی شده است.

تعریف مهندسی

از دیدگاه مهندسی برق، ترانسفورماتور غوطه ور روغن جایگزین را می توان به صورت زیر تعریف کرد:

یک ترانسفورماتور قدرت طراحی یا بهینه سازی شده با توجه به شرایط شبکه موجود - مانند سطح ولتاژ، گروه برداری، ابعاد نصب و مشخصات بار - به طوری که بتواند مستقیماً بدون تغییر اساسی در سیستم اصلی جایگزین ترانسفورماتور غوطه ور روغنی در حال خدمت شود.

ویژگی های فنی کلیدی

یک ترانسفورماتور غوطه ور روغن جایگزین با الزامات فنی زیر تعریف می شود:

سازگاری ولتاژ:با سطوح سیستم موجود مانند 6kV/0.4kV، 10kV/0.4kV و غیره مطابقت دارد.

قابلیت تعویض نصب:طراحی شده برای تناسب پایه های موجود، نقاط ورودی کابل و طرح پست

تطبیق گروه برداری:معمولا Dyn11 یا یکسان با پیکربندی ترانسفورماتور اصلی است

هماهنگی امپدانس اتصال کوتاه:به طور معمول در محدوده 5٪ تا 8٪ برای اطمینان از پایداری سیستم طراحی شده است

بهینه سازی عملکرد:ممکن است کارایی را بهبود بخشد، تلفات را کاهش دهد یا عملکرد حرارتی را در مقایسه با واحد جایگزین شده افزایش دهد

ابتدا اندازه مناسب را مشخص کنید

در اینجا یک مثال آورده شده است: بار فعلی شما 800 کیلو ولت آمپر است و شما 400 کیلو ولت آمپر تقاضای جدید اضافه می کنید. فاکتور در حاشیه رشد، و 1250-1600kVA منطقی است. فقط به اعداد و ارقام امروزی نگاه نکنید-ترک کردن مقداری فرصت همیشه یک شرط مطمئن است.

هنگام انجام محاسبه ظرفیت ترانسفورماتور، این پارامترها را در نظر داشته باشید: سطح ولتاژ باید با سیستم موجود شما مطابقت داشته باشد (مانند 10kV/0.4kV)، گروه برداری Dyn11 برای اکثر کاربردهای تجاری کار می کند و امپدانس 5-8٪ استاندارد است. اگر مطمئن نیستید، تیم کارخانه چین GUANGBIAN می‌تواند تنظیمات شما را بررسی کرده و قبل از ساخت، مشخصات را تأیید کند.

چه چیزی را قبل از سوآپ آماده کنیم؟

سه چیز برای بررسی:

1. ارزیابی الکتریکی - آیا شینه ها و کابل های شما می توانند جریان بالاتری را تحمل کنند؟ آیا طرح حفاظتی نیاز به تعدیل دارد؟

2. بررسی ساختاری - اندازه پایه، مسیر دسترسی برای جابجایی واحد، شرایط تهویه.

3. هماهنگی خدمات - ارتقای ظرفیت ممکن است نیاز به تغییراتی در عرضه ورودی شما داشته باشد. مجوز قطع برق را زودتر مرتب کنید.

اگر در حال برنامه ریزی یک پروژه تعویض ترانسفورماتور هستید، تیم فنی GUANGBIAN از کارخانه ما در چین می تواند به بررسی این موارد کمک کند. ما موارد مشابهی را در مرکز تولید خود رسیدگی کرده‌ایم و می‌دانیم که چه جزئیاتی اغلب نادیده گرفته می‌شوند.

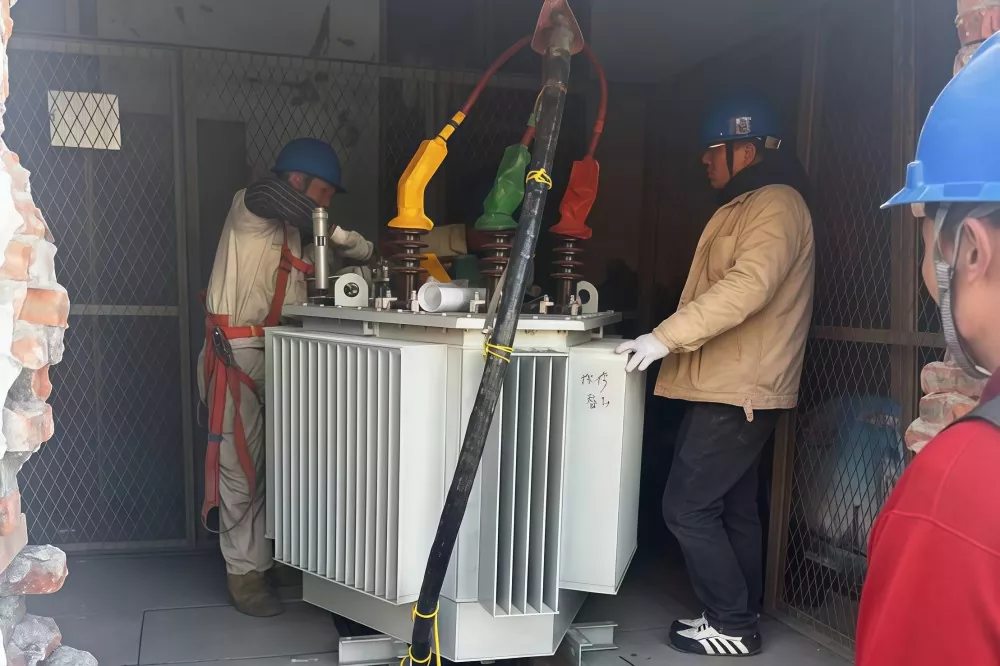

نصب و راه اندازی

خاموش کردن ← قطع اتصال ← برداشتن واحد قدیمی ← قرار دادن ترانسفورماتور جدید ← سیم کشی ← تست ← Energize

مرحله آزمایش را نادیده نگیرید: تست نسبت چرخش، مقاومت عایق، تأیید گروه برداری، اندازه‌گیری مقاومت. قبل از اینکه سوئیچ را بچرخانید همه چیز باید بگذرد. در چند هفته اول، دما را زیر نظر داشته باشید، به صدای غیرعادی گوش دهید، لرزش را بررسی کنید.

چقدر هزینه دارد؟

برای یک واحد 1250 کیلوولت آمپر، ترانسفورماتور خود 25000 تا 45000 دلار کار می کند. با نصب و اصلاحات، کل هزینه پروژه حدود 35000 تا 75000 دلار است. اگر واحد فعلی شما نزدیک به 20 سال است که کار می کند، جایگزینی آن با یک واحد جدید منطقی تر از اضافه کردن یک واحد موازی است—مشکل تعمیر و نگهداری کمتر، کارایی بهتر.

پس از نصب، گزارش های آزمایش و نقشه های ساخته شده را در پرونده نگه دارید. دماها را هر سه ماه بررسی کنید، سالانه آنالیز روغن را انجام دهید (برای انواع روغنی). با مراقبت مناسب، این تجهیزات باید به مدت 20 تا 30 سال بدون مشکل کار کند.

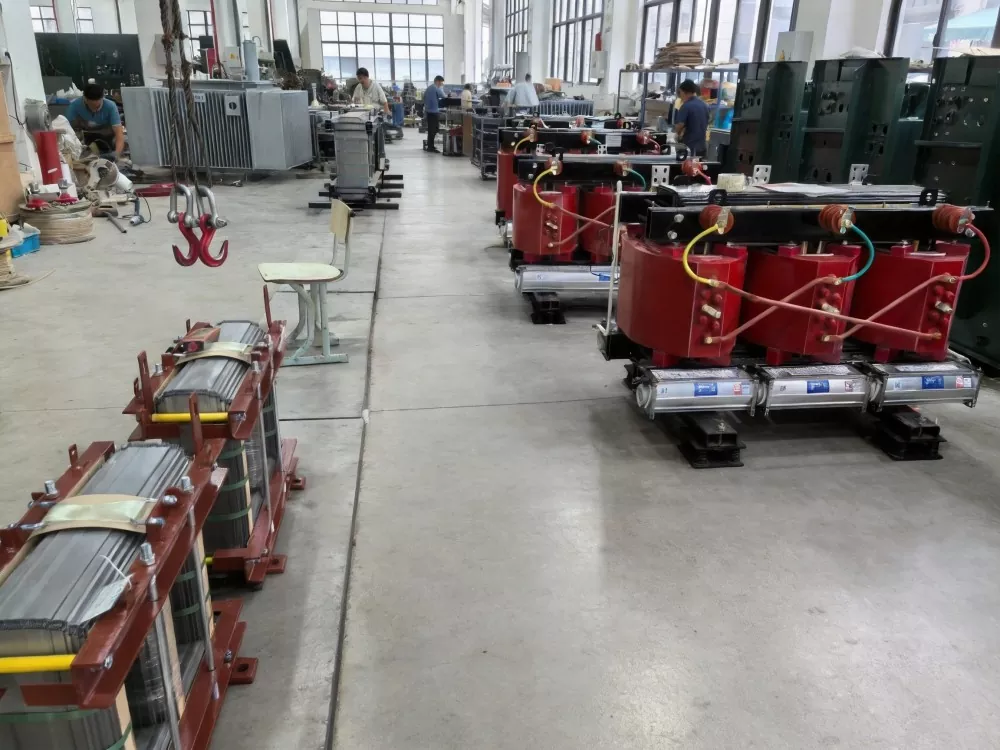

در کارخانه GUANGBIAN در چین، ما ترانسفورماتورهایی تولید می کنیم که برای مسافت طولانی ساخته شده اند. چه در مرحله انتخاب ترانسفورماتور باشید و چه نیاز به بررسی مشخصات داشته باشید، تیم ما می تواند کمک کند.

تفاوت با ترانسفورماتورهای نصب جدید استاندارد

سوالات متداول

1. ترانسفورماتور غوطه ور روغن جایگزین چیست؟

این یک ترانسفورماتور غوطه ور در روغن است که برای جایگزینی ترانسفورماتور موجود در یک سیستم قدرت عامل طراحی شده است. برای مطابقت با شرایط الکتریکی اصلی ساخته شده است تا سیستم بتواند با حداقل تغییر به کار خود ادامه دهد.

2. چه زمانی ترانسفورماتور باید تعویض شود؟

زمانی که ترانسفورماتور قدیمی است (معمولاً 15 تا 25 سال)، اغلب از کار می افتد، نمی تواند نیاز بار فعلی را برآورده کند، یا هزینه های تعمیر و نگهداری بالایی دارد، به تعویض نیاز است.

3. چگونه ظرفیت صحیح را برای جایگزینی انتخاب کنم؟

ظرفیت بر اساس بار فعلی، گسترش آینده (معمولاً 15 تا 25٪ حاشیه) و شرایط سیستم مانند سطح ولتاژ و محدودیت های نصب انتخاب می شود.

4. آیا ترانسفورماتور جایگزین می تواند ظرفیت را افزایش دهد؟

بله. یک واحد جایگزین را می توان به ظرفیت بالاتر ارتقا داد، اما کابل ها، تابلو برق و سیستم حفاظتی موجود باید از نظر سازگاری بررسی شوند.

5. هنگام تعویض ترانسفورماتور چه چیزی باید مطابقت داشته باشد؟

پارامترهای کلیدی شامل نسبت ولتاژ، گروه برداری (معمولا Dyn11)، امپدانس (حدود 5-8٪) و ابعاد نصب فیزیکی است.

6. فرآیند تعویض چقدر طول می کشد؟

نصب و تعویض معمولاً 1 تا 3 روز طول می کشد، بسته به شرایط سایت، به علاوه زمان اضافی برای آزمایش و راه اندازی.
