چرا ترانسفورماتور نوع خشک در سیستم های توزیع برق مدرن استفاده می شود؟

چکیده

این مقاله توضیح می دهد که چگونه یکترانسفورماتور نوع خشکآثار، ساختار اصلی، اصول عملیاتی، مزایا و کاربردهای دنیای واقعی. این برای کمک به مهندسان، مدیران تدارکات و اپراتورهای تاسیسات طراحی شده است تا بفهمند چرا ترانسفورماتورهای نوع خشک به طور فزاینده ای در سیستم های توزیع برق مدرن ترجیح داده می شوند. این محتوا همچنین به نگرانی‌های رایجی مانند ایمنی، کارایی، محیط نصب و الزامات نگهداری می‌پردازد و راهنمای عملی برای تصمیم‌گیری آگاهانه ارائه می‌دهد.

---

فهرست مطالب

• مقدمه
• طرح کلی فناوری ترانسفورماتور نوع خشک
• اصل کار
• اجزای اصلی
• مزایای کلیدی
• برنامه های کاربردی معمولی
• مقایسه نوع خشک در مقابل ترانسفورماتور غوطه ور در روغن
• راهنمای انتخاب
• ملاحظات نگهداری و ایمنی
• مشکلات رایج و عیب یابی
• سوالات متداول
• نتیجه گیری

---

طرح کلی

این مقاله یک رویکرد ساختاری را دنبال می‌کند: ابتدا مفهوم ترانسفورماتورهای نوع خشک را معرفی می‌کند، سپس مکانیسم کار آنها را توضیح می‌دهد، سپس تجزیه و تحلیل اجزا، مزایا و مقایسه با ترانسفورماتورهای سنتی غوطه‌ور در روغن را بیان می‌کند. این با راهنمایی انتخاب، بینش تعمیر و نگهداری، و سوالات متداول برای ارائه یک نمای کلی فنی به پایان می رسد.

---

مقدمه

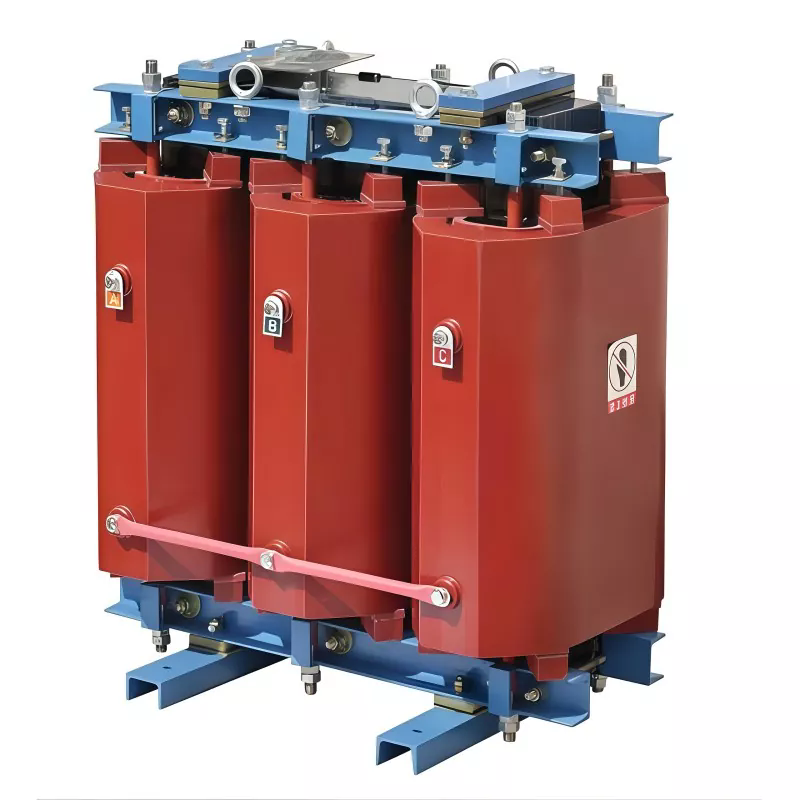

ترانسفورماتور نوع خشک یک دستگاه الکتریکی مدرن است که برای انتقال انرژی الکتریکی بین مدارها از طریق القای الکترومغناطیسی بدون استفاده از روغن عایق استفاده می شود. بر خلاف ترانسفورماتورهای غوطه ور در روغن، به هوا یا مواد عایق جامد مانند رزین اپوکسی متکی است. این باعث می شود که برای تاسیسات داخلی، ساختمان های تجاری، بیمارستان ها و محیط هایی که ایمنی در برابر آتش و حفاظت از محیط زیست در اولویت هستند، بسیار مناسب باشد. با افزایش تقاضا برای زیرساخت های الکتریکی ایمن تر و تمیزتر، ترانسفورماتورهای نوع خشک به یک راه حل ترجیحی در بین صنایع تبدیل شده اند. تولیدکنندگانی مانند Zhejiang Guangbian Electric Power Technology Co., Ltd. همچنان به نوآوری در این زمینه ادامه می دهند و راه حل های ترانسفورماتور قابل اعتماد و کارآمد متناسب با سیستم های انرژی مدرن را ارائه می دهند.

---

طرح کلی فناوری ترانسفورماتور نوع خشک

ترانسفورماتورهای نوع خشک بر اساس قانون القای الکترومغناطیسی فارادی کار می کنند. سیم‌پیچ‌های اولیه و ثانویه از نظر الکتریکی جدا شده‌اند، اما از طریق یک هسته آهنی چند لایه به صورت مغناطیسی به هم متصل می‌شوند. هنگامی که جریان متناوب از سیم پیچ اولیه عبور می کند، میدان مغناطیسی ایجاد می کند که ولتاژ را در سیم پیچ ثانویه القا می کند. بر خلاف سیستم های خنک کننده با روغن، اتلاف گرما از طریق گردش هوای طبیعی یا سیستم های خنک کننده هوای اجباری حاصل می شود. این امر خطرات مربوط به نشت روغن، خطرات آتش سوزی و آلودگی محیطی را از بین می برد.

---

اصل کار

عملکرد یک ترانسفورماتور نوع خشک را می توان در مراحل زیر خلاصه کرد:

1. جریان متناوب وارد سیم پیچ اولیه می شود.
2. یک شار مغناطیسی در هسته ایجاد می شود.
3. میدان مغناطیسی باعث ایجاد ولتاژ در سیم پیچ ثانویه می شود.
4. ولتاژ بسته به نسبت سیم پیچ افزایش یا کاهش می یابد.
5. گرمای تولید شده در حین کار از طریق خنک کننده هوا دفع می شود.

عدم وجود عایق مایع سیستم را ساده می کند و ایمنی عملیاتی را به ویژه در محیط های بسته افزایش می دهد.

---

اجزای اصلی

یک ترانسفورماتور نوع خشک از چندین جزء ضروری تشکیل شده است:

• هسته اصلی:ساخته شده از فولاد سیلیکونی چند لایه برای کاهش تلفات جریان گردابی.
• سیم پیچ ها:به طور معمول از مس یا آلومینیوم ساخته شده و با رزین اپوکسی عایق شده است.
• سیستم عایق:عایق جامد جایگزین سیستم های مبتنی بر روغن.
• سیستم خنک کننده:خنک کننده طبیعی هوا (AN) یا خنک کننده هوای اجباری (AF).
• محوطه:پوشش محافظ محافظت مکانیکی و محیطی را تضمین می کند.

---

مزایای کلیدی

ترانسفورماتورهای نوع خشک چندین مزیت مهم دارند:

• بدون خطر آتش سوزی به دلیل عدم وجود روغن
• طراحی سازگار با محیط زیست
• نیازهای نگهداری کم
• مقاومت بالا در برابر اتصال کوتاه
• مناسب برای نصب در فضای داخلی
• کاهش نگرانی های مربوط به رعایت محیط زیست

این مزایا آنها را به ویژه برای مکان های حساس مانند فرودگاه ها، بیمارستان ها و ساختمان های بلند مناسب می کند.

---

برنامه های کاربردی معمولی

ترانسفورماتورهای نوع خشک به طور گسترده در چندین بخش استفاده می شوند:

• ساختمان های تجاری و مراکز خرید
• بیمارستان ها و مراکز درمانی
• مراکز داده و زیرساخت فناوری اطلاعات
• کارخانه های صنعتی با الزامات ایمنی دقیق
• مجتمع های مسکونی بلندمرتبه
• سیستم های حمل و نقل مانند راه آهن و ایستگاه های مترو

---

مقایسه نوع خشک در مقابل ترانسفورماتور غوطه ور در روغن

ویژگی	ترانسفورماتور نوع خشک	ترانسفورماتور غوطه ور در روغن
محیط خنک کننده	هوا / رزین	روغن عایق
خطر آتش سوزی	خیلی کم	بالاتر
تعمیر و نگهداری	کم	متوسط ​​به بالا
محل نصب	مناسب فضای داخلی	عمدتا در فضای باز
تاثیر زیست محیطی	سازگار با محیط زیست	خطر نشت روغن

---

راهنمای انتخاب

انتخاب ترانسفورماتور نوع خشک مناسب نیاز به ارزیابی دقیق چندین عامل دارد:

• ظرفیت بار و ولتاژ مورد نیاز
• محیط نصب (داخل/خارج)
• روش خنک کننده (AN یا AF)
• الزامات ایمنی و حفاظت در برابر آتش
• اهداف بهره وری انرژی

انتخاب مناسب پایداری عملیاتی طولانی مدت و کاهش هزینه های چرخه عمر را تضمین می کند.

---

ملاحظات نگهداری و ایمنی

اگرچه ترانسفورماتورهای نوع خشک نیاز به نگهداری کمتری دارند، بازرسی دوره ای هنوز ضروری است:

• تمیز کردن منظم گرد و غبار برای جلوگیری از گرمای بیش از حد
• بررسی یکپارچگی عایق
• نظارت بر سطوح دما
• اطمینان از تهویه مناسب
• سفت کردن اتصالات الکتریکی

نگهداری مناسب به طور قابل توجهی عمر سرویس را افزایش می دهد و عملکرد پایدار را تحت تغییرات بار تضمین می کند.

---

مشکلات رایج و عیب یابی

برخی از مسائل معمولی عبارتند از:

• گرمای بیش از حد:اغلب به دلیل تهویه ضعیف یا شرایط اضافه بار ایجاد می شود.
• افزایش نویز:ممکن است نشان دهنده ورقه های سست هسته یا لرزش مکانیکی باشد.
• پیری عایق:به دلیل استرس حرارتی طولانی مدت رخ می دهد.

تشخیص زودهنگام و اقدامات اصلاحی می تواند از خرابی های عمده سیستم جلوگیری کند.

---

سوالات متداول

1. طول عمر ترانسفورماتور نوع خشک چقدر است؟
معمولاً 20 تا 30 سال بسته به شرایط عملیاتی و کیفیت نگهداری.

2. آیا می توان از ترانسفورماتورهای نوع خشک در فضای باز استفاده کرد؟
بله، اما به محفظه های محافظ مناسب برای جلوگیری از نفوذ رطوبت و گرد و غبار نیاز دارند.

3. آیا ترانسفورماتورهای نوع خشک گرانتر هستند؟
هزینه های اولیه ممکن است بیشتر باشد، اما مزایای نگهداری و ایمنی کمتر هزینه های بلند مدت را کاهش می دهد.

4. چرا ترانسفورماتورهای نوع خشک ایمن تر هستند؟
زیرا از روغن عایق قابل اشتعال استفاده نمی کنند و خطرات آتش سوزی و نشت را کاهش می دهند.

---

نتیجه گیری

ترانسفورماتورهای نوع خشک یک راه حل مدرن، ایمن و سازگار با محیط زیست برای توزیع نیروی الکتریکی هستند. طراحی قوی، نیازهای تعمیر و نگهداری کم و عملکرد ایمنی بالا آنها را برای زیرساخت های حیاتی و تاسیسات شهری ایده آل می کند. از آنجایی که صنایع همچنان پایداری و ایمنی را در اولویت قرار می دهند، تقاضا برای فناوری های ترانسفورماتور پیشرفته همچنان در حال رشد است.شرکت فناوری برق ژجیانگ گوانگبیان با مسئولیت محدودمتعهد به ارائه راه حل های ترانسفورماتور نوع خشک با کارایی بالا است که برای قابلیت اطمینان، کارایی و پایداری طولانی مدت در برنامه های مختلف طراحی شده اند. برای جزئیات فنی بیشتر، مشاوره پروژه، یا راه حل های ترانسفورماتور سفارشی، لطفابا ما تماس بگیریدامروز تیم مهندسی ما با تخصص حرفه ای و خدمات پاسخگو آماده پشتیبانی از نیازهای سیستم قدرت شماست.
