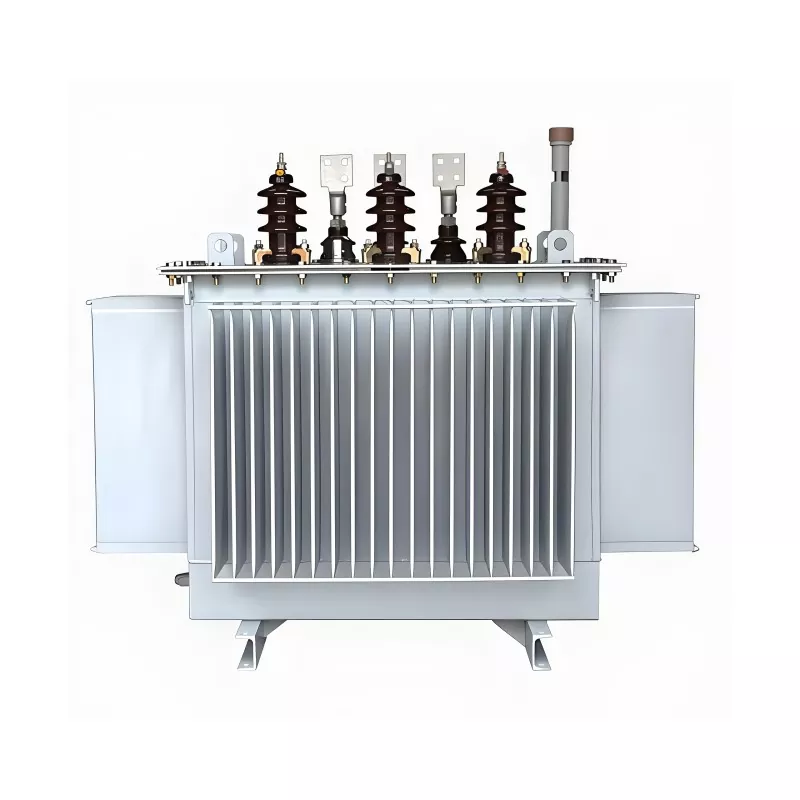

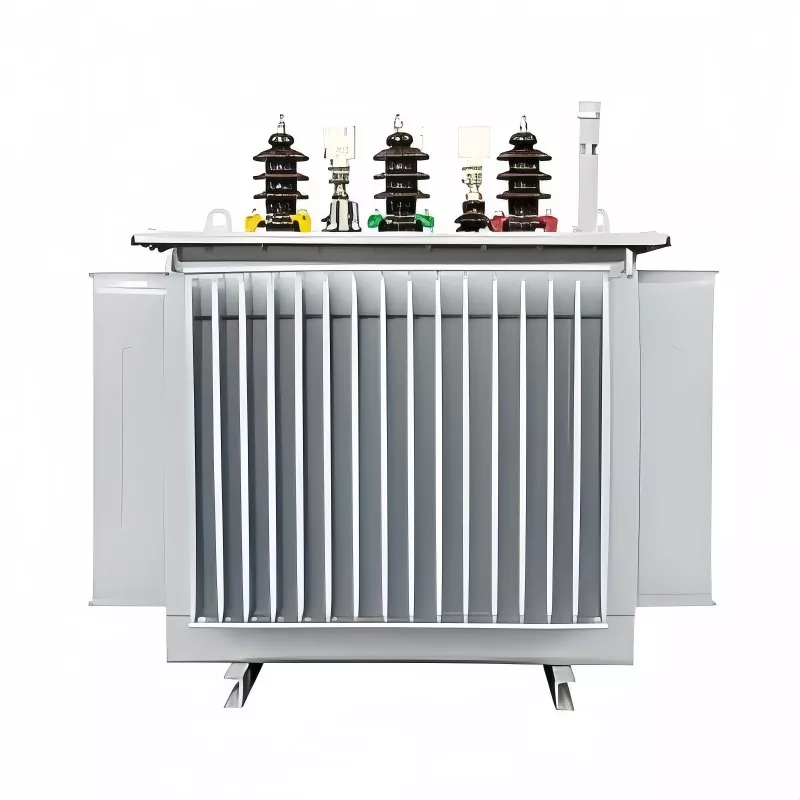

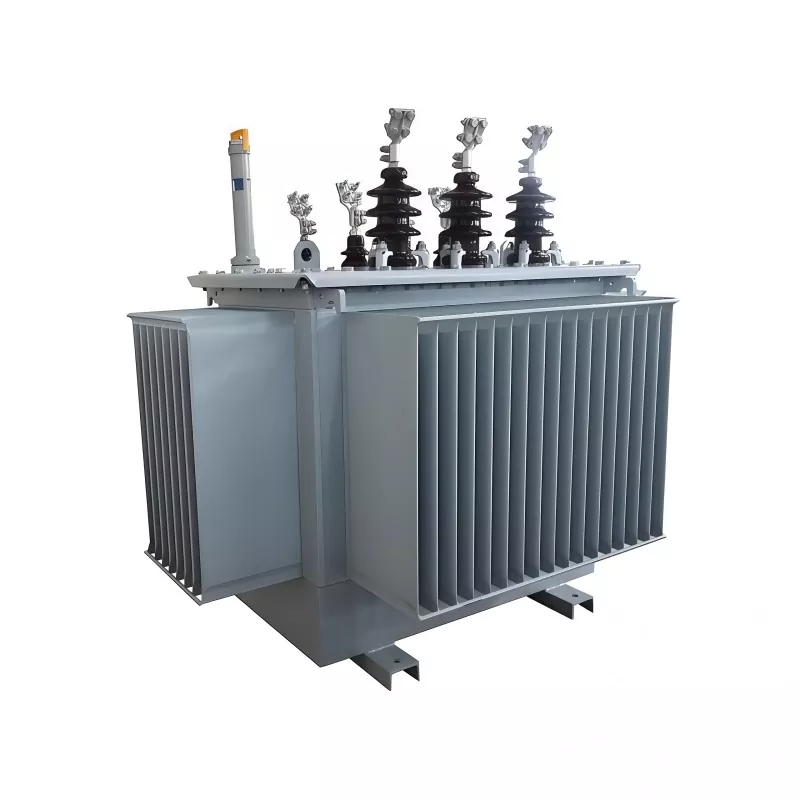

ترانسفورماتور سه فاز روغنی 100KVA 20KV

این ترانسفورماتور سه فاز روغنی 100KVA 20KV تولید شده در چین توسط GUANGBIAN به دلیل داشتن گروه اتصال Yzn5 متمایز است. این یک پیکربندی اتصال است که در آن سیم‌پیچ ولتاژ بالا یک اتصال ستاره (اتصال Y) را اتخاذ می‌کند، سیم‌پیچ ولتاژ پایین از یک اتصال زیگزاگ (برگرفته از اتصال مثلث) استفاده می‌کند، نقطه خنثی در سمت ولتاژ پایین کشیده می‌شود، و رابطه فاز بین سیم‌پیچ‌های فشار قوی و ولتاژ پایین با استفاده از "روش ساعت" شناسایی می‌شود.

این ترانسفورماتور سه فاز توسط مشتریان ما در کارگاه های ماشین ابزار دقیق استفاده می شود که به کیفیت منبع تغذیه بالا نیاز دارند و برای کاهش خرابی تجهیزات ناشی از تداخل هارمونیک استفاده می شود.

معمولاً در موارد زیر نصب می شود:

سیستم های توزیع برق صنعتی

پروژه های برق رسانی روستایی

پست های کوچک

زیرساخت ها و سایت های ساخت و ساز

شبکه های برق تجاری و شهری

در مقایسه با ترانسفورماتورهای نوع خشک، ترانسفورماتورهای غوطه ور در روغن عملکرد خنک کنندگی بهتر و مقاومت در برابر اضافه بار بالاتری را ارائه می دهند و آنها را برای کاربردهای در فضای باز و کارهای سنگین مناسب تر می کند.

ویژگی ها و مزایا

1. عملکرد پایدار در سیستم های ولتاژ متوسط ​​20 کیلوولت

طراحی شده برای شبکه های توزیع 20KV، تضمین تبدیل ولتاژ پایدار و عملکرد قابل اعتماد حتی در شرایط نوسان شبکه. پایداری کلی سیستم قدرت و حفاظت از تجهیزات را بهبود می بخشد.

2. راندمان بالا با اتلاف انرژی کم

طراحی بهینه هسته و سیم پیچ به طور قابل توجهی تلفات بدون بار و بار را کاهش می دهد و به کاهش مصرف انرژی طولانی مدت و هزینه های عملیاتی کمک می کند.

3. خنک کننده غوطه ور در روغن برای اتلاف گرمای قوی

سیستم خنک کننده غوطه ور در روغن ONAN حذف گرمای کارآمد را تضمین می کند، از عملیات مداوم با بار کامل پشتیبانی می کند و طول عمر عایق را افزایش می دهد.

4. اضافه بار زیاد و قدرت اتصال کوتاه

این دستگاه که برای محیط های صنعتی ساخته شده است، در برابر نوسانات راه اندازی موتور و استرس اتصال کوتاه مقاومت می کند و عملکرد ایمن و پایدار را در شرایط بار سنگین تضمین می کند.

5. ساختار فشرده، نصب آسان

طراحی صرفه جویی در فضا با نصب و راه اندازی ساده و نیازهای تعمیر و نگهداری کم که آن را برای پروژه های توزیع برق جدید و مقاوم سازی مناسب می کند.

پارامتر محصول

الزامات محیط عملیاتی

1. محدوده دما

◦ عملکرد استاندارد: -25℃ ~ 45℃

◦ دمای محیط برای عملکرد مداوم طولانی مدت (برای اطمینان از خنک شدن ONAN) نباید از 40 درجه سانتیگراد تجاوز کند. کارایی).

2. رطوبت نسبی

◦ حداکثر 95٪ (در دمای محیط 25 درجه سانتیگراد)

3. ارتفاع

◦ سازگاری استاندارد: ≤1000 متر بالاتر از سطح دریا

◦ سفارشی‌سازی در ارتفاع بالا: ≤3000 متر (با عایق بهبود یافته و اتلاف حرارت بهینه، اختیاری).

4. سایت نصب

◦ داخلی یا بیرونی (نصب در فضای باز به درجه حفاظت IP23 نیاز دارد، اختیاری؛ IP20 پیش‌فرض داخلی).

- از گازهای قابل اشتعال، مواد منفجره، خورنده و منابع گرد و غبار دوری کنید.

◦ بدون لرزش شدید (شتاب ارتعاش ≤0.1 گرم) یا ضربه مکانیکی.

5. وضعیت تهویه

◦ فضای تهویه مناسب: ≥0.5 متر فاصله از اطراف ترانسفورماتور برای گردش طبیعی هوا (برای خنک کننده ONAN).

◦ از فضاهای بسته و بدون جریان هوا برای جلوگیری از گرمای بیش از حد خودداری کنید.

6. محیط شبکه برق

◦ سازگاری فرکانس: 50 هرتز / 60 هرتز با فرکانس دوگانه قابل تطبیق.

◦ نوسان ولتاژ: ≤±5٪ ولتاژ ورودی نامی (20KV) برای اطمینان از عملکرد پایدار.

چه مشکلاتی را حل می کند؟

در سیستم های توزیع برق واقعی، خرابی تجهیزات اغلب به دلیل ولتاژ ناپایدار، نوسانات اضافه بار و تجمع گرما ایجاد می شود.

این ترانسفورماتور برای حل موارد زیر طراحی شده است:

● ناپایداری ولتاژ در شبکه های ولتاژ متوسط ​​20 کیلوولت

● تاثیر مکرر راه اندازی موتور در سیستم های صنعتی

● مسائل مربوط به گرمای بیش از حد در حین کار مداوم

● اتلاف انرژی در توزیع بلند مدت نیرو

● عملکرد نامطمئن در محیط های خشن در فضای باز

با پرداختن به این مشکلات در سطح سیستم، تحویل توان پایدار و کارآمد در برنامه های کاربردی را تضمین می کند.

کارخانه ما

کارگاه ورق

کارگاه سیم پیچ فویل

کارگاه سیم پیچی

کارگاه کوره سیم پیچ

کارگاه مونتاژ ترانسفورماتور

کارگاه راه اندازی ترانسفورماتور

چرا ترانسفورماتور غوطه‌ور در روغن را انتخاب کنید؟

در مقایسه با ترانسفورماتورهای نوع خشک، ترانسفورماتورهای غوطه ور روغنی ارائه می دهند:

● عملکرد اتلاف حرارت بهتر

● ظرفیت اضافه بار بیشتر

● طول عمر عملیاتی بیشتر

● عملکرد پایدارتر تحت بار سنگین

برای سیستم های توزیع 20 کیلوولت، طراحی غوطه ور در روغن اغلب راه حل ترجیحی برای کاربردهای بیرونی و صنعتی است.

کنترل کیفیت و تضمین ساخت

هر ترانسفورماتور تحت روش های کنترل کیفیت دقیق برای اطمینان از عملکرد پایدار و انطباق ایمنی تولید می شود.

تست شامل:

● تست معمول عملکرد الکتریکی

● تست مقاومت عایق

● تست افزایش دما

● تست تلفات بار و بدون بار

● ارزیابی مقاومت در برابر اتصال کوتاه

تولید از استانداردهای بین المللی برای اطمینان از قابلیت اطمینان در بازارهای جهانی پیروی می کند.

نگهداری و عمر سرویس

ترانسفورماتور سه فاز غوطه ور در روغن 100KVA 20KV برای نیازهای تعمیر و نگهداری کم طراحی شده است. با نصب مناسب و بازرسی دوره ای، عمر سرویس می تواند از 20 تا 25 سال تجاوز کند.

تعمیر و نگهداری توصیه شده شامل:

● بررسی منظم وضعیت روغن

● بازرسی اتصال ترمینال

● پایش دما

● تمیز کردن اجزای خارجی

سوالات متداول

1. آیا این ترانسفورماتور می تواند 24 ساعت به طور مداوم کار کند؟

بله، برای عملکرد مداوم تحت شرایط بار نامی طراحی شده است.

2. آیا ترانسفورماتور 100KVA برای نصب در فضای باز مناسب است؟

بله، ترانسفورماتورهای روغنی برای محیط های داخلی و خارجی مناسب هستند.

3. آیا می توان ولتاژ را سفارشی کرد؟

بله، ولتاژهای اولیه و ثانویه را می توان بر اساس نیازهای پروژه سفارشی کرد.

4. مزیت اصلی سازگاری سیستم 20KV چیست؟

این امکان ادغام پایدار در شبکه های توزیع ولتاژ متوسط ​​با کاهش تلفات انتقال را فراهم می کند.

ترانسفورماتور سه فاز 100KVA 20KV یک راه حل قابل اعتماد و کارآمد برای سیستم های توزیع برق ولتاژ متوسط ​​است. با ظرفیت اضافه بار قوی، طراحی کم انرژی و ساختار خنک کننده غوطه ور در روغن بادوام، عملکرد طولانی مدت پایداری را برای کاربردهای صنعتی و کاربردی در سراسر جهان ارائه می دهد.
