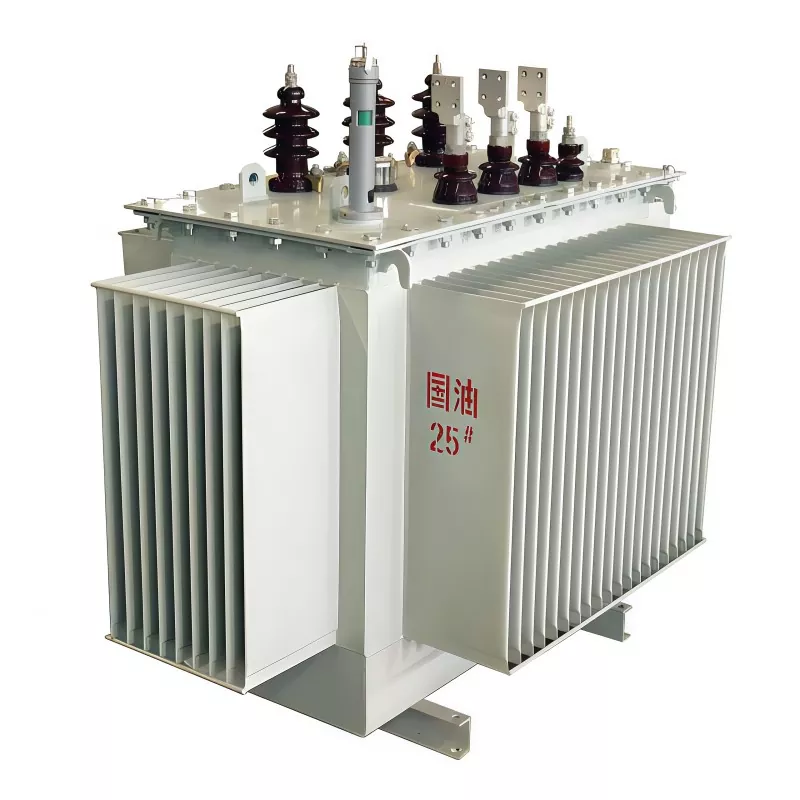

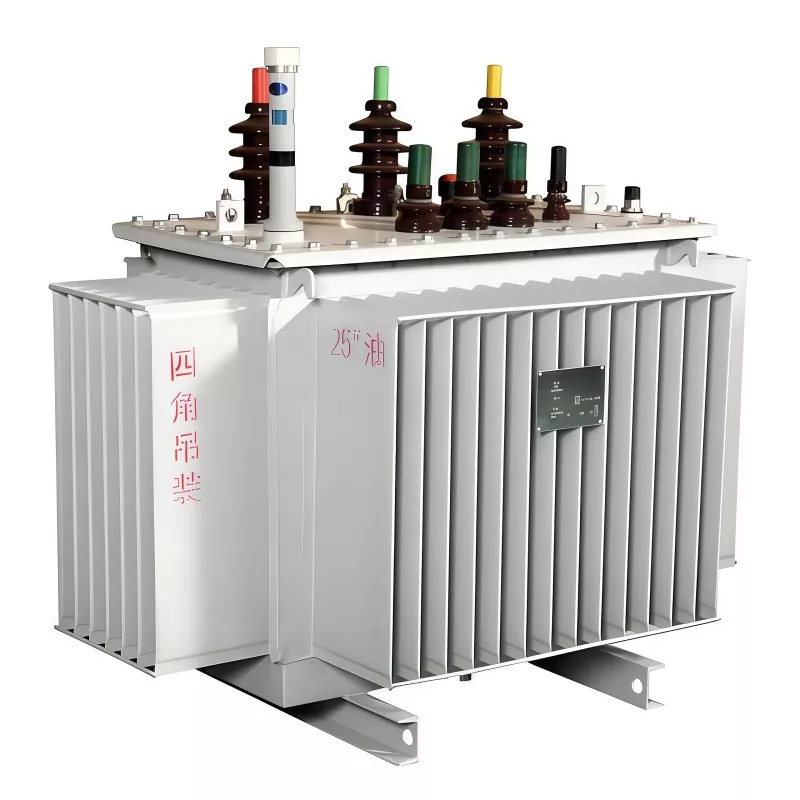

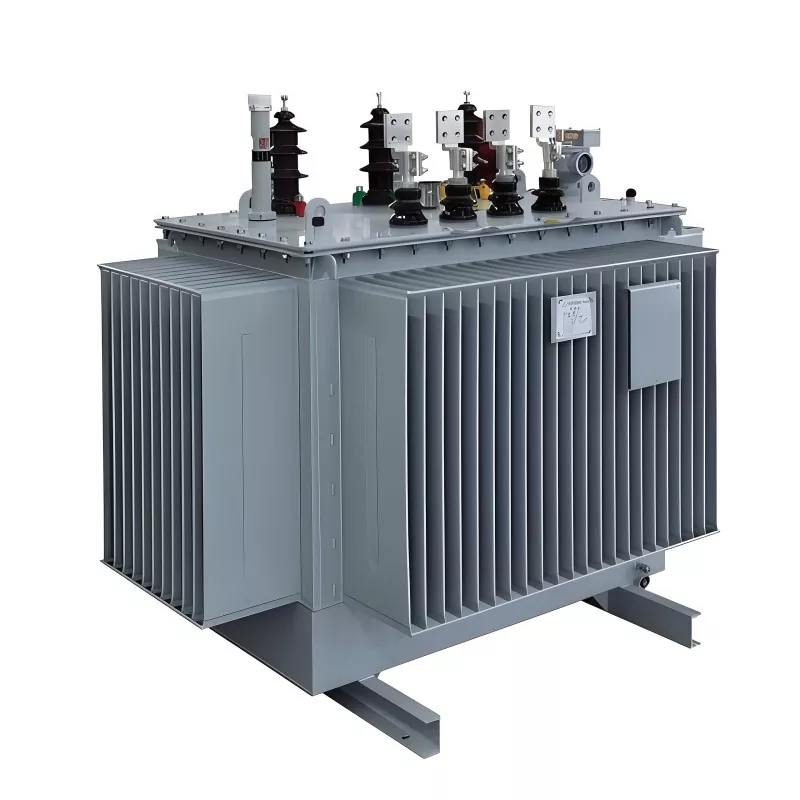

ترانسفورماتور غوطه ور در روغن 630KVA 6KV
ترانسفورماتور غوطه ور روغنی 630KVA 6KV از GUANGBIAN یک راه حل قابل اعتماد برای توزیع برق صنعتی است و به عنوان منبع تغذیه اولیه در تاسیسات تولید گاز طبیعی استفاده شده است. این محصول تولید کننده ترانسفورماتور چین که برای برآوردن نیازهای سیستم برق ترکمنستان طراحی شده است، عملکرد پایدار و کارآمد را در شرایط سخت تضمین می کند.
ظرفیت: 630KVAولتاژ ورودی: 6 کیلو ولتولتاژ خروجی: 0.4 کیلو ولتفرکانس: 50/60 هرتزاتصال: Yyn0فاز: سهروش خنک کننده: ONANمواد سیم پیچ: آلومینیوم / مسولتاژ امپدانس: 5.5%بدون بار: 1070 واتبار: 7600 وات
GUANGBIAN به عنوان یک تامین کننده ترانسفورماتور قدرت چین، این ترانسفورماتور غوطه ور روغنی 630KVA 6KV را بر اساس ترانسفورماتورهای غوطه ور روغن سری TM در ترکمنستان، با بهبودهایی که برای جایگزینی کامل انجام شده است، توسعه داده است. زمانی تامین انرژی کارآمد و صرفه جویی در انرژی را برای تاسیسات تولید گاز طبیعی در ترکمنستان فراهم کرد.
ترانسفورماتور غوطه ور در روغن 630KVA 6KV چیست؟
ترانسفورماتور غوطه ور روغنی 630KVA 6KV یک ترانسفورماتور توزیع ولتاژ متوسط است که از روغن معدنی عایق برای خنک سازی و عایق کاری استفاده می کند.
ولتاژ اولیه 6 کیلو ولت را به خروجی ولتاژ پایین مانند 400 ولت، 415 ولت، 433 ولت یا ولتاژهای سفارشی برای مصرف برق صنعتی و تجاری تبدیل می کند.
روغن عایق نه تنها راندمان اتلاف گرما را بهبود می بخشد، بلکه استحکام عایق را نیز افزایش می دهد و به ترانسفورماتور کمک می کند تا عملکرد پایدار خود را تحت عملیات بارهای سنگین طولانی مدت حفظ کند.
ساختار هسته ترانسفورماتور
هسته ترانسفورماتور
هسته ترانسفورماتور با استفاده از ورق های فولادی سیلیکونی CRGO با کیفیت بالا با ساختار پله ای برای به حداقل رساندن نشت شار مغناطیسی و کاهش اتلاف انرژی ساخته شده است.
سیم پیچ ترانسفورماتور
سیم پیچ ها از هادی های مسی بدون اکسیژن با عملیات عایق چند لایه برای بهبود هدایت الکتریکی و مقاومت در برابر ضربه های اتصال کوتاه استفاده می کنند.
مخزن نفت
مخزن روغن موجدار عملکرد اتلاف گرما را بهبود می بخشد در حالی که انبساط و انقباض روغن ناشی از تغییرات دما را جبران می کند.
روغن عایق
روغن ترانسفورماتور ممتاز عملکردهای عایق و خنک کننده را ارائه می دهد و به حفظ عملکرد ایمن و پایدار کمک می کند.
سند فنی
| توضیحات پارامتر | مشخصات |
| ظرفیت رتبه بندی شده | 630 KVA |
| ولتاژ ورودی (ولتاژ اولیه) | 6 کیلوولت (تحمل ± 5٪) |
| ولتاژ خروجی (ولتاژ ثانویه) | 0.4 کیلو ولت (380 ولت / 220 ولت، تحمل ± 5٪) |
| فرکانس رتبه بندی شده | 50 هرتز |
| گروه اتصال | Yyn0 |
| تعداد فازها | سه فاز |
| روش خنک کننده | ONAN (روغن طبیعی هوای طبیعی) |
| مواد سیم پیچ | آلومینیوم / مس |
| تلفات بدون بار (P0) | 1070 وات |
| افت اتصال کوتاه (Pk) | 7600 وات |
| جریان بدون بار (I0) | 1% جریان اولیه نامی |
| ولتاژ اتصال کوتاه (بریتانیا) | 5.5 درصد ولتاژ نامی اولیه |
| ولتاژ امپدانس | 5.5% (معادل ولتاژ اتصال کوتاه) |
| کلاس عایق | F (محدودیت افزایش دما: 105 درجه سانتیگراد) |
| مواد مخزن | فولاد راه راه (تصفیه ضد زنگ گالوانیزه گرم) |
| جریان اولیه دارای رتبه | 60.62 A |
| جریان ثانویه دارای رتبه | 909.35 A |
| نوع سیم پیچ | دو سیم پیچ (اولیه: سیم پیچی لایه؛ ثانویه: سیم پیچ فویل) |
| نوع روغن عایق | روغن عایق معدنی (مطابق با استاندارد IEC 60296) |
| سطح نویز | ≤ 75 دسی بل (در فاصله 1 متری، بار نامی) |
| راندمان (در بار نامی) | ≥ 98.5٪ |
| قدرت دی الکتریک | اولیه: 35 کیلو ولت / 1 دقیقه. ثانویه: 10 کیلو ولت در 1 دقیقه |
| محدوده دمای عملیاتی | -25 درجه سانتیگراد تا +40 درجه سانتیگراد |
| سازگاری با ارتفاع | ≤ 1000 متر (بالاتر از 1000 متر، درجه بندی لازم است) |
| مقاومت در برابر لرزش | ≤ 0.1 گرم (10-100 هرتز، مطابق با IEC 60076-3) |
| مطابقت با استانداردها | IEC 60076 (ترانسفورماتورهای قدرت) |
| ظرفیت اضافه بار | 120% بار نامی به مدت 2 ساعت (دمای محیط ≤ 40 درجه سانتیگراد) |
| مقاومت سیم پیچ (20 درجه سانتیگراد) | اولیه: تقریبا 0.85 Ω؛ ثانویه: تقریبا 0.0032 Ω |
محیط عملیاتی
شرایط دما:
دمای محیط کارکرد طولانی مدت: -25℃ ~ +40℃.
حداکثر دمای محیط عملیاتی: بیش از 50 درجه سانتیگراد نباشد.
دمای ذخیره سازی و حمل و نقل:
-40℃ ~ +60℃.
شرایط رطوبت:
رطوبت نسبی: ≤95٪ در 25 درجه سانتیگراد
ارتفاع مورد نیاز:
دامنه سازگاری با ارتفاع: ≤1000 متر
فرآیند تولید
ترانسفورماتور غوطه ور در روغن 630KVA 6KV تحت مراحل کنترل کیفیت دقیق قرار می گیرد:
● برش هسته فولادی سیلیکونی
● تولید سیم پیچ
● عملیات خشک کردن با خلاء
● مونتاژ هسته
● پر کردن روغن وکیوم
● تست برق
● بازرسی کارخانه
● بسته بندی و حمل و نقل
هر ترانسفورماتور قبل از تحویل آزمایش می شود تا از عملکرد قابل اعتماد و مطابقت با استانداردهای بین المللی اطمینان حاصل شود.
کارخانه ما
کارگاه ورق
کارگاه سیم پیچ فویل
کارگاه سیم پیچی
کارگاه کوره سیم پیچ
کارگاه مونتاژ ترانسفورماتور
کارگاه راه اندازی ترانسفورماتور
نکات تعمیر و نگهداری
برای افزایش طول عمر ترانسفورماتور، تعمیر و نگهداری منظم توصیه می شود:
سطح روغن را به طور مرتب چک کنید
نظارت بر دمای عملیاتی
مقاومت عایق را به صورت دوره ای آزمایش کنید
بوش ها و پایانه ها را بررسی کنید
روغن ترانسفورماتور قدیمی را در صورت لزوم تعویض کنید
گرد و غبار و آلاینده های خارجی را تمیز کنید
تعمیر و نگهداری مناسب می تواند به طور قابل توجهی قابلیت اطمینان ترانسفورماتور را بهبود بخشد و زمان خرابی را کاهش دهد.
چرا ترانسفورماتور غوطهور در روغن را انتخاب کنید؟
در مقایسه با ترانسفورماتورهای نوع خشک، ترانسفورماتورهای غوطه ور روغنی ارائه می دهند:| ترانسفورماتور غوطه ور در روغن | ترانسفورماتور نوع خشک |
|---|---|
| راندمان خنک کنندگی بهتر | راندمان خنک کننده کمتر |
| قابلیت اضافه بار قوی تر | عملکرد اضافه بار محدود |
| هزینه خرید کمتر | هزینه سرمایه گذاری بالاتر |
| عمر طولانی تر | نسبت به محیط حساس تر است |
| مناسب برای استفاده در فضای باز | نصب عمدتا در داخل ساختمان |
سوالات متداول
1. کاربرد اصلی ترانسفورماتور غوطه ور روغنی 630KVA 6KV چیست؟
این ترانسفورماتور به طور گسترده در سیستم های توزیع ولتاژ متوسط 6KV برای کاهش ولتاژ به 400V/415V/433V برای کارخانه های صنعتی، ساختمان های تجاری، عملیات معدن، پست ها و پروژه های زیربنایی استفاده می شود.
2. ترانسفورماتور 630KVA چه ظرفیت باری را می تواند پشتیبانی کند؟
یک ترانسفورماتور 630KVA معمولاً حدود 500 کیلووات بار را پشتیبانی می کند (بر اساس ضریب توان 0.8). برای کارخانه های متوسط، کارگاه های تولید و سیستم های توزیع برق منطقه ای مناسب است.
3. آیا ترانسفورماتور می تواند در بار کامل به طور مداوم کار کند؟
این می تواند در بار کامل کار کند، اما بارگذاری مداوم 100٪ توصیه نمی شود. محدوده عملیاتی بهینه 70٪ تا 85٪ بار برای اطمینان از عمر طولانی تر و استرس حرارتی کمتر است.
4. آیا ترانسفورماتور می تواند شرایط اضافه بار را مدیریت کند؟
می تواند اضافه بارهای کوتاه مدت را تحمل کند، اما عملیات اضافه بار طولانی مدت توصیه نمی شود، زیرا ممکن است عمر عایق را کاهش دهد و افزایش دما را افزایش دهد.
5. آیا برای پروژه های انرژی تجدید پذیر مناسب است؟
بله. به طور گسترده در موارد زیر استفاده می شود:
● نیروگاه های خورشیدی
● سیستم های انرژی بادی
● سیستم های ذخیره انرژی (BESS)
● برنامه های یکپارچه سازی شبکه
6. چرا ترانسفورماتورهای غوطه ور روغنی به طور گسترده در سیستم های صنعتی استفاده می شوند؟
زیرا آنها ارائه می دهند:
● دفع بهتر گرما
● ظرفیت اضافه بار بیشتر
● هزینه اولیه کمتر
● عمر عملیاتی طولانی تر
آنها را برای سیستم های توزیع برق صنعتی پیوسته ایده آل می کند.
تگ های داغ: ترانسفورماتور غوطهور در روغن 630KVA، ترانسفورماتور غوطهور در روغن 630KVA، تامینکننده ترانسفورماتور غوطهور در روغن 6KV
