چگونه یک ترانسفورماتور 37.5KVA می تواند توزیع برق قابل اعتماد را بهبود بخشد

گوانگبیانرا تامین می کندترانسفورماتور 37.5KVA روی قطببرای سیستم های توزیع سربار که بارهای مسکونی، کشاورزی، تجاری و صنعتی را ارائه می دهند. این ترانسفورماتور برای استقرار عملی در فضای باز طراحی شده است، این ترانسفورماتور نصب فشرده روی قطب، سیم پیچ های مسی، عایق روغن، تولید کنترل شده و تست کارخانه را برای پشتیبانی از توزیع پایدار برق از ولتاژ متوسط ​​به ولتاژ پایین ترکیب می کند.

ترانسفورماتور پایه 37.5KVA یک ترانسفورماتور توزیعی است که برای کاهش برق ولتاژ متوسط ​​از خطوط هوایی به ولتاژ پایین مناسب برای کاربران نهایی طراحی شده است. ظرفیت نامی 37.5KVA آن را برای بارهای الکتریکی نسبتاً متوسط ​​که در آن نصب ترانسفورماتور فشرده و مرتفع ترجیح داده می شود، مناسب می کند. این مقاله توضیح می‌دهد که ترانسفورماتور چگونه کار می‌کند، کجا استفاده می‌شود، چه عوامل فنی بر عملکرد تأثیر می‌گذارد، چگونه تولید و آزمایش می‌شود، و چرا نصب روی قطب می‌تواند برای شبکه‌های توزیع هوایی مدرن کاربردی باشد.

فهرست مطالب

ترانسفورماتور 37.5KVA روی قطب چیست؟

ترانسفورماتور 37.5KVA روی قطب چگونه کار می کند؟

ترانسفورماتور 37.5KVA روی قطب کجا استفاده می شود؟

ویژگی های کلیدی چیست؟

ترانسفورماتور چگونه ساخته می شود؟

خریداران چه آزمایشی را باید در نظر بگیرند؟

چرا یک ترانسفورماتور توزیع روی قطب را انتخاب کنید؟

خریداران چگونه باید ترانسفورماتور مناسب را انتخاب کنند؟

سوالات متداول

نتیجه گیری

ترانسفورماتور 37.5KVA روی قطب چیست؟

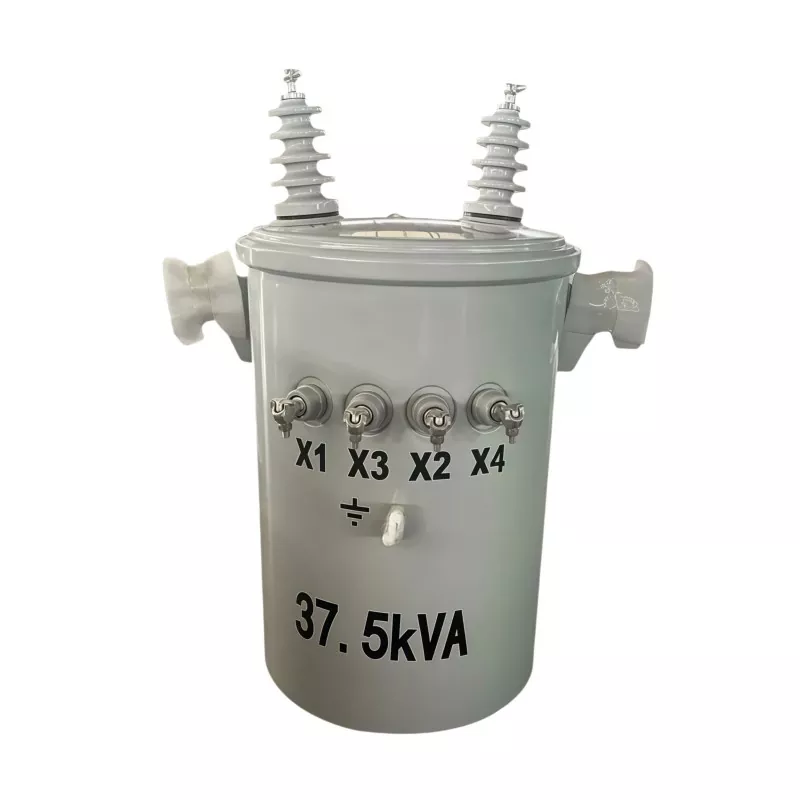

ترانسفورماتور 37.5KVA یک دستگاه توزیع الکتریکی است که بر روی یک تیر برق یا ساختار پشتیبانی سربار مشابه نصب شده است. وظیفه اصلی آن کاهش برق ولتاژ متوسط ​​از یک خط توزیع هوایی به ولتاژ پایین تر است که می تواند توسط مصرف کنندگان مسکونی، کشاورزی، تجاری و صنعتی سبک استفاده شود.

امتیاز 37.5KVA نشان دهنده ظرفیت ظاهری ترانسفورماتور است. در برنامه ریزی توزیع عملی، این ظرفیت می تواند برای شبکه هایی با تقاضای متوسط ​​مناسب باشد که در آن ترانسفورماتور بزرگتر ظرفیت غیرضروری ایجاد می کند در حالی که یک واحد کوچکتر ممکن است بیش از حد بارگذاری شود.

پیکربندی نصب شده روی قطب نیز جایگزینی عملی برای تجهیزات نصب شده روی زمین است. از آنجایی که ترانسفورماتور مرتفع است، فضای زمین با ارزش می تواند برای جاده ها، ساختمان ها، عملیات کشاورزی یا سایر زیرساخت ها در دسترس باقی بماند.

برای خریدارانی که در مورد پیکربندی‌های مختلف ترانسفورماتور تحقیق می‌کنند، راه‌حل‌های ترانسفورماتور قدرت Guangbian اطلاعات بیشتری درباره گزینه‌های ترانسفورماتور غوطه‌ور در روغن، نوع خشک و پایه‌دار ارائه می‌دهند.

ترانسفورماتور 37.5KVA روی قطب چگونه کار می کند؟

اصل کار بر اساس القای الکترومغناطیسی است. اگرچه تجهیزات فشرده است، عملکرد آن به عملکرد هماهنگ بین هسته مغناطیسی، سیم پیچ اولیه، سیم پیچ ثانویه، سیستم عایق و محیط خنک کننده بستگی دارد.

1. ورودی ولتاژ متوسط

انرژی الکتریکی از یک شبکه توزیع سربار می رسد و وارد سیم پیچ اولیه ترانسفورماتور می شود. پیکربندی دقیق ولتاژ ورودی و خروجی به الزامات پروژه و استانداردهای کاربردی مربوطه بستگی دارد.

2. تولید میدان مغناطیسی

جریان متناوب که از سیم پیچ اولیه عبور می کند، یک میدان مغناطیسی متغیر در هسته ترانسفورماتور ایجاد می کند. فولاد الکتریکی دانه گرا معمولاً در هسته های ترانسفورماتور توزیع استفاده می شود زیرا خواص مغناطیسی آن به کنترل تلفات هسته کمک می کند.

3. تبدیل ولتاژ

تغییر میدان مغناطیسی باعث القای ولتاژ در سیم پیچ ثانویه می شود. نسبت چرخش بین سیم‌پیچ‌های اولیه و ثانویه، رابطه تبدیل ولتاژ را تعیین می‌کند و به منبع ولتاژ متوسط ​​اجازه می‌دهد تا به ولتاژ پایین‌تر قابل استفاده کاهش یابد.

4. تحویل برق کم ولتاژ

سپس برق تبدیل شده از طریق شبکه توزیع ولتاژ پایین به بارهای متصل تحویل داده می شود. اندازه مناسب ترانسفورماتور به حفظ شرایط عملیاتی قابل قبول کمک می کند و در عین حال از اتلاف انرژی و ظرفیت غیر ضروری جلوگیری می کند.

ترانسفورماتور 37.5KVA روی قطب کجا استفاده می شود؟

ظرفیت 37.5KVA به ویژه برای سیستم های توزیع با تقاضای الکتریکی کم تا متوسط ​​مرتبط است. کاربردهای معمولی عبارتند از:

• توزیع مسکونی:تامین خانه ها، خوشه های مسکن روستایی و جوامع کوچک.
• برق رسانی روستایی:حمایت از گسترش شبکه در مناطقی که توزیع سربار به طور گسترده استفاده می شود.
• تاسیسات کشاورزی:تامین نیرو برای پمپ های آبیاری، ساختمان های مزرعه، تاسیسات دامداری و تجهیزات گلخانه ای.
• ساختمان های تجاری کوچک:پشتیبانی از مغازه ها، دفاتر، کارگاه ها، انبارها و اماکن مشابه.
• بارهای صنعتی سبک:تامین امکانات پردازش کوچکتر و کارگاه های نگهداری با تقاضای متوسط.
• پروژه های موقت:ارائه توزیع برق در فضای باز برای کاربردهای منتخب ساخت و ساز یا مهندسی.

قبل از تعیین یک ترانسفورماتور، مهندسان باید تقاضای بار واقعی و مورد انتظار را به جای انتخاب تجهیزات صرفاً بر اساس ظرفیت اسمی محاسبه کنند.

ویژگی های کلیدی ترانسفورماتور 37.5KVA روی قطب چیست؟

چندین ویژگی ساخت و ساز و عملکرد بر مناسب بودن یک ترانسفورماتور نصب شده روی قطب برای یک پروژه توزیع در فضای باز تأثیر می گذارد.

برای تیم های تدارکاتی، این ویژگی ها باید همراه با نسبت ولتاژ مورد نیاز، فرکانس، پیکربندی فاز، سطح عایق، شرایط محیطی، استانداردهای قابل اجرا و مشخصات شهری ارزیابی شوند.

ترانسفورماتور چگونه ساخته می شود؟

کیفیت ساخت رابطه مستقیمی با قابلیت اطمینان ترانسفورماتور دارد. برای یک واحد 37.5KVA که روی قطب نصب شده است، فرآیند تولید به جای مونتاژ یک مخزن، هسته و سیم‌پیچ‌ها شامل چندین مرحله کنترل‌شده است.

ساخت هسته

هسته از ورق های فولادی الکتریکی ساخته می شود که به ابعاد کنترل شده بریده شده و در یک مدار مغناطیسی مونتاژ می شوند. انباشتگی مناسب، آرایش مفصل، وضعیت سطح و فشار گیره به کنترل تلفات مغناطیسی و پایداری مکانیکی کمک می کند.

سیم پیچی دقیق

مرحله سیم پیچ ویژگی های الکتریکی و مکانیکی مهم را تعیین می کند. اطلاعات محصول Guangbian سیم پیچ های مس خالص را برای واحد 37.5KVA آن مشخص می کند. اندازه هادی، تعداد چرخش ها، کشش سیم پیچ، آرایش لایه ها و سیستم عایق همه باید به دقت کنترل شوند.

پس از سیم پیچی، اشباع خلاء می تواند به نفوذ مواد عایق به فضاهای داخل سیم پیچ و بهبود تثبیت مکانیکی، عملکرد دی الکتریک و انتقال حرارت کمک کند.

مونتاژ هسته و کویل

کویل های تمام شده با هسته ترانسفورماتور، اجزای عایق و اتصالات الکتریکی مونتاژ می شوند. فاصله های مناسب بین اجزای برق دار برای عملکرد عایق و عملکرد ایمن ضروری است.

مونتاژ تانک

قسمت فعال در داخل مخزن ترانسفورماتور نصب می شود و در روغن عایق غوطه ور می شود. روغن هم به عنوان یک عایق الکتریکی و هم به عنوان یک محیط خنک کننده عمل می کند. اطلاعات تولید منتشر شده Guangbian بیان می کند که روغن عایق معدنی قبل از پر شدن آبگیری و گاز زدایی می شود، در حالی که جوش های مخزن از نظر یکپارچگی بررسی می شوند.

خریداران چه آزمایشی را باید در نظر بگیرند؟

تست کارخانه بخش مهمی از تهیه ترانسفورماتور است زیرا عملکرد الکتریکی را نمی توان به طور قابل اعتماد از نظر ظاهری ارزیابی کرد. بر اساس اطلاعات محصول منتشر شده Guangbian، واحد 37.5KVA آن قبل از ارسال چندین آزمایش را پشت سر می گذارد.

• تست بدون بار:جریان و تلفات مربوط به هسته را در شرایط بدون بار بررسی می کند.
• تست بار:تلفات بار و عملکرد افزایش دما را تحت شرایط عملیاتی رتبه بندی شده ارزیابی می کند.
• مقاومت در برابر تست ولتاژ:قابلیت عایق را در برابر ولتاژهای تست فرکانس توان مشخص شده تأیید می کند.
• تست ولتاژ ضربه ای:به ارزیابی توانایی سیستم عایق برای تحمل شرایط اضافه ولتاژ گذرا کمک می کند.
• آزمایش روغن عایق:خواصی مانند ولتاژ شکست و ویژگی های مربوط به رطوبت را ارزیابی می کند.
• اندازه گیری مقاومت DC:به شناسایی ناهنجاری ها در مقاومت سیم پیچ و اتصالات الکتریکی کمک می کند.

برای خرید پروژه، خریداران باید گزارش آزمایش مربوطه را درخواست کنند و تأیید کنند که الزامات آزمایش با استانداردهای کشور مقصد و مشخصات فنی شرکت محلی مطابقت دارد.

چرا یک ترانسفورماتور توزیع روی قطب را انتخاب کنید؟

ترانسفورماتورهای پایه دار مخصوصاً در جایی که شبکه توزیع از قبل به هادی های بالای سر متکی است، کاربردی هستند. پیکربندی بالای آنها می تواند چندین مزیت مهندسی و زیرساختی را ارائه دهد.

• استفاده بهینه از فضا:ترانسفورماتور به یک منطقه نصب بزرگ در سطح زمین نیاز ندارد.
• سازگاری با شبکه های سربار:پیکربندی به طور طبیعی با خطوط توزیع هوایی متصل می شود.
• کاهش الزامات مدنی:در مقایسه با برخی از تاسیسات زمینی، ممکن است سازه های زمینی اختصاصی کمتری مورد نیاز باشد.
• استقرار عملی روستایی:این پیکربندی برای گسترش شبکه های توزیع در سراسر جوامع پراکنده مناسب است.
• مناسب بودن فضای باز:ساخت و ساز مقاوم در برابر آب و هوا از شرایط عملیاتی در معرض هوا پشتیبانی می کند.
• نگهداری در دسترس:پرسنل تاسیسات می توانند تجهیزات را با استفاده از روش های ایمنی مناسب بازرسی و سرویس کنند.

با این حال، نصب باید همیشه با کدهای الکتریکی محلی، الزامات بارگذاری قطب، فاصله ها، قوانین زمین، الزامات حفاظتی، و رویه های ابزار مطابقت داشته باشد. بنابراین انتخاب ترانسفورماتور باید در طراحی کلی توزیع ادغام شود نه اینکه به عنوان یک تصمیم خرید مجزا تلقی شود.

خریداران چگونه باید ترانسفورماتور مناسب را انتخاب کنند؟

انتخاب یک ترانسفورماتور 37.5KVA بیش از تایید عدد KVA است. مهندسان تدارکات باید الزامات کامل الکتریکی و محیطی را قبل از ثبت سفارش بررسی کنند.

1. بارگذاری را تأیید کنید:تقاضای فعلی و رشد منطقی آینده را محاسبه کنید.
2. ولتاژ مورد نیاز را تأیید کنید:ولتاژهای اولیه و ثانویه را با توجه به سیستم توزیع مشخص کنید.
3. بررسی پیکربندی فاز:تعیین اینکه آیا پروژه به تجهیزات تک فاز یا سه فاز نیاز دارد.
4. دفعات بازبینی:سازگاری با فرکانس شبکه برق محلی را تأیید کنید.
5. ارزیابی شرایط نصب:دمای محیط، ارتفاع، رطوبت، آلودگی، باد و قرار گرفتن در معرض را در نظر بگیرید.
6. بررسی الزامات حفاظتی:فیوزهای مختصات، حفاظت از نوسانات، زمین و سایر تجهیزات حفاظتی.
7. درخواست مدارک فنی:نقشه ها، اطلاعات پلاک نام، گزارش های آزمایشی و استانداردهای قابل اجرا را بررسی کنید.
8. ارزیابی توانایی تامین کننده:تجربه تولید، روش های بازرسی، قابلیت ردیابی، قابلیت تحویل و پشتیبانی پس از فروش را در نظر بگیرید.

یک تامین کننده ترانسفورماتور قابل اعتماد باید بتواند قبل از تولید در مورد این پارامترها بحث کند تا پیکربندی نهایی با پروژه واقعی مطابقت داشته باشد نه اینکه بر مشخصات عمومی تکیه کند.

سوالات متداول

37.5KVA در ترانسفورماتور به چه معناست؟

37.5KVA ظرفیت قدرت ظاهری نامی ترانسفورماتور است. این نشان دهنده ظرفیت بارگذاری الکتریکی در شرایط عملیاتی مشخص است و باید همراه با ولتاژ، ضریب توان، شرایط محیطی و الزامات طراحی قابل اجرا در نظر گرفته شود.

ترانسفورماتور 37.5KVA روی قطب را کجا می توان نصب کرد؟

می توان از آن در سیستم های توزیع بالای سربار مناسب که به جوامع مسکونی، مناطق روستایی، مزارع، تاسیسات تجاری کوچک، سایت های صنعتی سبک و پروژه های برق موقت منتخب خدمت می کنند، استفاده کرد.

چرا سیم پیچ های مسی مهم هستند؟

مس رسانایی الکتریکی بالا و ویژگی های مکانیکی خوبی برای سیم پیچ های ترانسفورماتور ارائه می دهد. اندازه هادی مناسب و کشش کنترل شده سیم پیچ نیز ضروری است، بنابراین مواد سیم پیچ نباید مستقل از طراحی کامل سیم پیچ ارزیابی شوند.

آیا ترانسفورماتور پایه دار برای هر پروژه مناسب است؟

خیر. مناسب بودن به نیازهای بار، سطوح ولتاژ، پیکربندی شبکه، محیط نصب، استانداردهای تاسیسات، ظرفیت بارگیری قطب، فاصله های ایمنی، و مقررات محلی الکتریکی بستگی دارد. یک مهندس برق واجد شرایط باید مشخصات نهایی را تایید کند.

از سازنده ترانسفورماتور چه درخواستی باید داشته باشم؟

خریداران باید درخواست نقشه های فنی، داده های پلاک نام، مستندات آزمایشی معمول، استانداردهای قابل اجرا، اطلاعات نصب، شرایط گارانتی، جزئیات بسته بندی و مشخصات تحویل را در نظر بگیرند. برای تدارکات پروژه، قابلیت ردیابی و آزمایش کارخانه مستند نیز می تواند ارزشمند باشد.

نتیجه گیری

یک ترانسفورماتور 37.5KVA روی قطب یک راه عملی برای کاهش برق ولتاژ متوسط ​​برای کاربردهای توزیع بار متوسط ​​و در عین حال استفاده بهینه از زیرساخت های سربار فراهم می کند. عملکرد آن به سیستم مهندسی کامل، از جمله ساخت هسته، کیفیت سیم پیچ مسی، عایق، خنک کننده، یکپارچگی مخزن، آزمایش کارخانه و نصب صحیح بستگی دارد. Guangbian ترانسفورماتورهای پایه دار را در چین تولید می کند و از خریداران جهانی با خرید مستقیم کارخانه و راه حل های ترانسفورماتور پشتیبانی می کند. اگر در حال برنامه ریزی یک پروژه برق رسانی روستایی، سیستم توزیع آب و برق، شبکه برق کشاورزی یا برنامه تجاری هستید،با ما تماس بگیریدبرای بحث در مورد ولتاژ مورد نیاز، ظرفیت، شرایط نصب، الزامات آزمایش و راه حل سفارشی ترانسفورماتور برای پروژه خود.
