خلاصه مقاله:یک ترانسفورماتور ایزوله با پیکربندی مناسب می تواند ایمنی توزیع برق، سازگاری ولتاژ و حفاظت از تجهیزات را در سیستم های الکتریکی تجاری و صنعتی بهبود بخشد. راترانسفورماتور ایزولاسیون نوع خشک 50KVA با MCCBجداسازی ترانسفورماتور، تبدیل ولتاژ، حفاظت یکپارچه مدار شکن، و ویژگی های نصب عملی را در یک راه حل فشرده ترکیب می کند. این پیکربندی با ورودی سه فاز 415 ولت، خروجی چهار سیم سه فاز 220 ولت، سیم‌پیچ‌های مسی، عایق کلاس F، شیرهای ولتاژ پنج موقعیتی، حفاظت IP23 و MCCB یکپارچه، برای کاربردهایی طراحی شده است که در آن تحویل توان قابل اعتماد و نصب ساده‌شده اهمیت دارد.
فهرست مطالب
چرا ترانسفورماتور ایزولاسیون نوع خشک مهم است؟
چگونه MCCB حفاظت ترانسفورماتور را بهبود می بخشد؟
چگونه تپ چنجر پنج موقعیتی سازگاری ولتاژ را بهبود می بخشد؟
طراحی یکپارچه چگونه نصب را ساده می کند؟
کجا می توان از ترانسفورماتور ایزوله 50KVA استفاده کرد؟
چگونه کیفیت ترانسفورماتور قبل از تحویل تأیید می شود؟
خریداران قبل از سفارش چه چیزی را باید بررسی کنند؟
چرا این پیکربندی ترانسفورماتور را انتخاب کنید؟
چرا ترانسفورماتور ایزولاسیون نوع خشک مهم است؟
تجهیزات الکتریکی همیشه در شرایط ایده آل قدرت کار نمی کنند. تفاوت ولتاژ بین منبع برق و تجهیزات پایین دست، اختلالات الکتریکی و نیاز به جداسازی گالوانیکی همگی می توانند بر قابلیت اطمینان سیستم تأثیر بگذارند. یک ترانسفورماتور ایزوله نوع خشک یک راه عملی برای تطبیق ولتاژ در حالی که جداسازی الکتریکی بین مدارهای اولیه و ثانویه ایجاد می کند، فراهم می کند.
راترانسفورماتور ایزولاسیون نوع خشک 50KVA با MCCBازگوانگبیانحول یک ورودی سه فاز 415 ولت متناوب و یک خروجی چهار سیم سه فاز 220 ولت طراحی شده است. این باعث می شود دستگاه برای کاربردهایی که نیاز به منبع تغذیه سه فاز کنترل شده 220 ولت از یک منبع سه فاز ولتاژ بالاتر دارند، مناسب باشد.
برخلاف ترانسفورماتورهای غوطه‌ور در روغن، در طرح‌های نوع خشک از روغن عایق به‌عنوان واسطه خنک‌کننده و عایق اولیه استفاده نمی‌شود. این می تواند آنها را برای اتاق های برق داخلی، امکانات تجاری، محیط های تولیدی و سایر مکان هایی که نصب تمیز و نسبتاً ساده ترجیح داده می شود جذاب کند.
چگونه MCCB حفاظت ترانسفورماتور را بهبود می بخشد؟
یکی از کاربردی ترین ویژگی های این پیکربندی ترانسفورماتور، ادغام قطع کننده های مدار قالبی (MCCBs) است. به جای در نظر گرفتن ترانسفورماتور و تجهیزات حفاظتی به عنوان اجزای کاملاً مجزا، طراحی دستگاه های حفاظتی را در محفظه ترانسفورماتور گنجانده است.
این واحد از MCCB در دو طرف ورودی و خروجی استفاده می کند. بریکر سمت ورودی به منبع تغذیه 415 ولت وصل شده است، در حالی که محافظ سمت خروجی برای مدار ثانویه سه فاز چهار سیمه تنظیم شده است.
این رویکرد یکپارچه می تواند چندین مزیت عملی ارائه دهد:
- نیاز به تجهیزات حفاظتی خارجی اضافی را کاهش می دهد.
- به ساده سازی اتصالات کابل ورودی و خروجی کمک می کند.
- حفاظت در برابر جریان اضافه و اتصال کوتاه را برای مدارهای مرتبط فراهم می کند.
- نصب ترانسفورماتور سازمان یافته تری ایجاد می کند.
- می تواند سیم کشی و کار نصب در محل پروژه را کاهش دهد.
- به ترانسفورماتور و دستگاه های محافظ اجازه می دهد تا به عنوان یک مجموعه هماهنگ پیکربندی شوند.
برای خریداران صنعتی، این جزئیات مهم است زیرا پیچیدگی نصب می تواند بر زمان پروژه، نیازهای نیروی کار و راندمان راه اندازی تأثیر بگذارد.
مشخصات کلیدی چیست؟
قبل از انتخاب ترانسفورماتور، درک پیکربندی الکتریکی ضروری است. جدول زیر مشخصات اصلی این پیکربندی 50KVA را خلاصه می کند.
| پارامتر | مشخصات |
|---|---|
| ظرفیت رتبه بندی شده | 50 KVA |
| فاز | 3 فاز |
| ولتاژ ورودی | 415 ولت AC، 3 فاز |
| ولتاژ خروجی | 220 ولت، سیم 3 فاز 4 |
| روی موقعیت ها ضربه بزنید | 380 ولت / 400 ولت / 415 ولت / 430 ولت / 450 ولت |
| فرکانس | 50 هرتز |
| مواد سیم پیچ | مس |
| کلاس عایق | کلاس F |
| افزایش دمای سیم پیچ | ≤100 درجه سانتیگراد |
| سطح نویز | <60dB در 1 متر |
| حفاظت از محوطه | IP23، تهویه شده |
| مواد محفظه | فولاد ضد زنگ |
| حفاظت | MCCB در دو طرف ورودی و خروجی |
| نظارت | ولت متر نصب شده |
ترکیبی از این مشخصات، ترانسفورماتور را برای پروژه هایی مناسب می کند که در آن تبدیل ولتاژ، جداسازی الکتریکی و حفاظت یکپارچه باید با هم در نظر گرفته شوند تا اینکه به عنوان اجزای نامرتبط خریداری شوند.
چگونه تپ چنجر پنج موقعیتی سازگاری ولتاژ را بهبود می بخشد؟
ولتاژ واقعی شبکه می تواند بین مکان ها و شرایط عملیاتی متفاوت باشد. بنابراین، ترانسفورماتوری که فقط حول یک ولتاژ اولیه ثابت طراحی شده است، ممکن است هنگام نصب در منطقه ای که ولتاژ تغذیه با مقدار اسمی آن متفاوت است، به بررسی بیشتری نیاز داشته باشد.
این مدل پنج موقعیت شیر ولتاژ اولیه را ارائه می دهد:380 ولت، 400 ولت، 415 ولت، 430 ولت و 450 ولت. تعویض شیر به تیم نصب انعطاف بیشتری در هنگام تطبیق ترانسفورماتور با منبع موجود می دهد.
به عنوان مثال، هنگامی که شرایط تغذیه واقعی با ورودی استاندارد 415 ولت متفاوت است، می توان یک شیر آب مناسب برای کمک به حفظ ولتاژ ثانویه مورد نظر انتخاب کرد. این ویژگی به ویژه برای پروژه هایی که شرایط ولتاژ تغذیه باید در هنگام انتخاب ترانسفورماتور در نظر گرفته شود مفید است.
با این حال، تپ چنجر یک نوع بدون انرژی است. قبل از تغییر موقعیت شیر، ترانسفورماتور باید به طور کامل خاموش شود. هنگامی که ترانسفورماتور روشن است هرگز نباید آن را تنظیم کرد.
طراحی یکپارچه چگونه نصب را ساده می کند؟
نصب ترانسفورماتور فقط مربوط به مشخصات الکتریکی نیست. مسیریابی کابل، تجهیزات حفاظتی، دسترسی، ساخت محفظه و راه اندازی همگی می توانند بر نتیجه نهایی پروژه تأثیر بگذارند.
پیکربندی یکپارچه MCCB مقدار تجهیزات جداگانه ای را که ممکن است در اطراف ترانسفورماتور مورد نیاز باشد کاهش می دهد. سیم کشی کارخانه بین ترانسفورماتور و بریکرهای محافظ آن نیز می تواند به کاهش میزان سیم کشی میدانی مورد نیاز در هنگام نصب کمک کند.

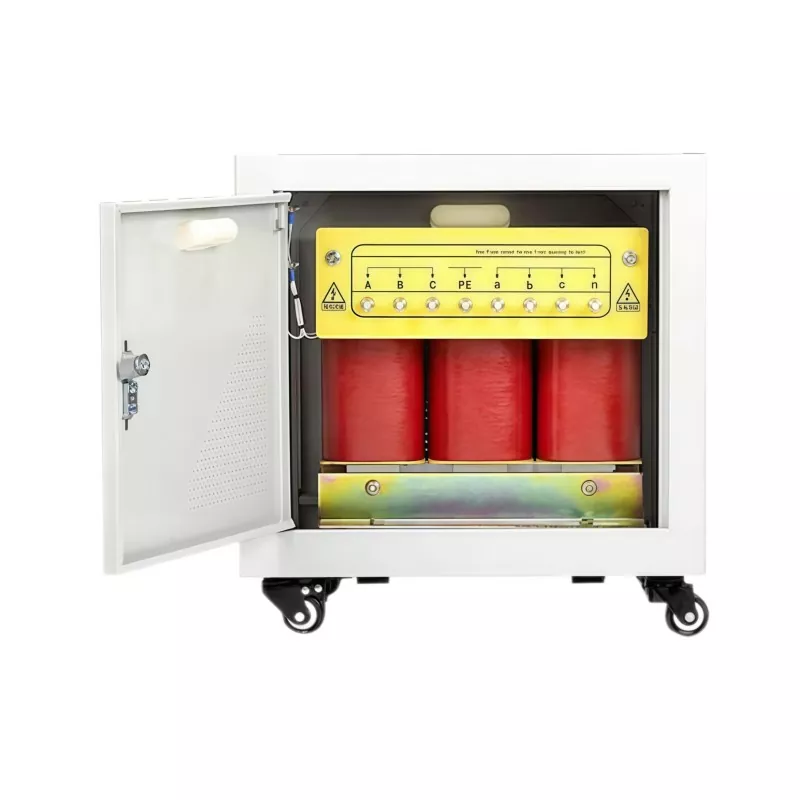

محفظه فولادی ضد زنگ دارای تهویه و دارای رتبه IP23 است. این واحد همچنین از چرخ‌های چرخان قفل‌شونده با ترمز استفاده می‌کند که می‌تواند موقعیت و حرکت را در طول فعالیت‌های نصب یا نگهداری راحت‌تر کند.
یک ولت متر نصب شده در جلو یک راه ساده برای مشاهده ولتاژ در محفظه ولتاژ پایین فراهم می کند. این در هنگام راه اندازی و بازرسی معمول مفید است زیرا اپراتورها می توانند ولتاژ مشخص شده را بدون نیاز به ترتیب اندازه گیری خارجی جداگانه بررسی کنند.
کجا می توان از ترانسفورماتور ایزوله 50KVA استفاده کرد؟
ظرفیت 50KVA برای بسیاری از کاربردهای الکتریکی در مقیاس متوسط که به منبع تغذیه سه فاز کنترل شده نیاز است، مناسب است. تناسب واقعی باید همیشه در برابر بار متصل، جریان راه اندازی، چرخه کار، شرایط محیطی و الزامات الکتریکی محلی تایید شود.
محیط های کاربردی معمولی می تواند شامل موارد زیر باشد:
- تاسیسات تولید صنعتی
- ساختمان های تجاری
- اتاق های برق کارخانه
- سیستم های اتوماسیون و کنترل
- منبع تغذیه ماشین آلات
- تجهیزاتی که نیاز به عایق الکتریکی دارند
- کارگاه ها و امکانات پردازش
- سیستم های توزیع برق نیازمند تبدیل 415 ولت به 220 ولت
برای پروژه‌هایی با تجهیزات حساس، ترانسفورماتور باید به‌عنوان بخشی از سیستم کامل توزیع توان ارزیابی شود تا اینکه به عنوان یک جزء مجزا در نظر گرفته شود.
چگونه کیفیت ترانسفورماتور قبل از تحویل تأیید می شود؟
عملکرد ترانسفورماتور به شدت به کیفیت سیم پیچ، یکپارچگی عایق، دقت نسبت الکتریکی و قوام کلی تولید بستگی دارد. به همین دلیل، آزمایش باید بخش مهمی از ارزیابی تامین کننده باشد.
با توجه به اطلاعات محصول، GUANGBIAN از یک میز تست ترانسفورماتور یکپارچه قبل از حمل و نقل استفاده می کند. فرآیند تست شامل بررسی های مربوط به مقاومت سیم پیچ، نسبت چرخش، مقاومت عایق، تلفات بدون بار و تنظیم ولتاژ است.
فرآیند تولید همچنین از الزامات آزمایش مبتنی بر IEC برای واحدهای حمل شده پیروی می کند. یک رویکرد تست مستند به خریداران شواهد فنی مفیدی را هنگام بررسی تجهیزات قبل از نصب می دهد.
برای سفارشات سفارشی، خریداران همچنین می توانند قبل از تولید، الزامات بازرسی و مشخصات پروژه را با سازنده در میان بگذارند. این امر به ویژه زمانی مهم است که ترانسفورماتور باید یک محیط نصب خاص یا پیکربندی سیستم الکتریکی را برآورده کند.
خریداران قبل از سفارش چه چیزی را باید بررسی کنند؟
انتخاب یک ترانسفورماتور فقط بر اساس رتبه بندی KVA آن می تواند منجر به پیکربندی نامناسب شود. تیم های تدارکات باید قبل از تایید سفارش، الزامات کامل الکتریکی و مکانیکی را بررسی کنند.
نکات کلیدی برای تأیید عبارتند از:
- ولتاژ اولیه:ولتاژ منبع تغذیه و پیکربندی فاز موجود را تأیید کنید.
- ولتاژ ثانویه:بررسی کنید که ولتاژ خروجی با تجهیزات متصل مطابقت دارد.
- ظرفیت بار:بار مستمر و پیک مورد انتظار را به جای تکیه بر درجه بندی اسمی تجهیزات محاسبه کنید.
- فرکانس:تأیید کنید که آیا پروژه به 50 هرتز، 60 هرتز یا فرکانس دیگری نیاز دارد.
- حفاظت:مشخصات MCCB را بررسی کنید و تعیین کنید که آیا حفاظت اضافی در بالادست یا پایین دست توسط مقررات محلی مورد نیاز است.
- محیط نصب:تأیید کنید که آیا حفاظت IP23 برای مکان مورد نظر کافی است یا خیر.
- تنظیم ولتاژ:در نظر بگیرید که آیا یک تعویض شیر چند موقعیت برای شرایط شبکه محلی مفید است یا خیر.
- مستندات:نقشه های فنی، گزارش آزمایش، اطلاعات سیم کشی و سایر مدارک مورد نیاز برای تایید پروژه را درخواست کنید.
برای پروژه های بین المللی، روشن کردن ابعاد حمل و نقل، بسته بندی، الزامات نصب، استانداردهای قابل اجرا و روش های راه اندازی قبل از شروع تولید نیز مفید است.
سوالات متداول
آیا می توان تپ چنجر را در حین کارکرد ترانسفورماتور تنظیم کرد؟
خیر. تپ چنجر از نوع بدون برق است و فقط باید پس از خاموش شدن کامل ترانسفورماتور تنظیم شود. همیشه باید قبل از تغییر موقعیت شیر، رویه های ایمنی الکتریکی مناسب رعایت شود.
آیا ترانسفورماتور دارای MCCB در دو طرف است؟
بله. این پیکربندی، MCCB ها را با محفظه ترانسفورماتور ادغام می کند، با محافظت در دو طرف ورودی و خروجی. چیدمان دقیق قطع کننده باید در برابر الزامات الکتریکی پروژه قبل از سفارش تایید شود.
آیا جعبه توزیع جداگانه هنوز مورد نیاز است؟
در بسیاری از تاسیسات، MCCB های یکپارچه می توانند نیاز به یک محفظه حفاظتی جداگانه را کاهش دهند. با این حال، کدهای الکتریکی محلی و طراحی کلی توزیع ممکن است نیاز به حفاظت اضافی یا تجهیزات سوئیچینگ داشته باشند.
آیا این ترانسفورماتور 50KVA برای نصب در فضای باز مناسب است؟
این محفظه دارای رتبه IP23 است و برای مکان های سرپوشیده یا با پوشش مناسب در نظر گرفته شده است. برای محیط‌های کاملاً در معرض هوای آزاد که شامل باران شدید، گرد و غبار یا سایر شرایط شدید است، سطح حفاظتی بالاتر از محفظه ممکن است مناسب‌تر باشد.
چه نوع مواد سیم پیچی استفاده می شود؟
ترانسفورماتور از سیم پیچ های مسی استفاده می کند. مس به طور گسترده ای برای سیم پیچ های ترانسفورماتور انتخاب می شود زیرا رسانایی الکتریکی و مناسب بودن آن برای انتقال توان قابل اعتماد است.
آیا می توان ترانسفورماتور را سفارشی کرد؟
بله. پیکربندی ترانسفورماتور را می توان با توجه به نیازهای پروژه، از جمله پارامترهای الکتریکی، ترتیبات حفاظتی، تنظیمات شیر، الزامات محفظه، و سایر ملاحظات خاص برنامه مورد بحث قرار داد.
چرا این پیکربندی ترانسفورماتور را انتخاب کنید؟
یک ترانسفورماتور با طراحی خوب باید بیشتر از تبدیل ولتاژ انجام دهد. باید با سیستم الکتریکی مطابقت داشته باشد، نصب را ساده کند، حفاظت مناسب را ارائه دهد و برای عملیات طولانی مدت عملی باقی بماند. راترانسفورماتور ایزولاسیون نوع خشک 50KVA با MCCBظرفیت سه فاز 50KVA، تبدیل ولتاژ 415 ولت به 220 ولت، سیم پیچ های مسی، عایق کلاس F، تنظیم ولتاژ در پنج موقعیت، MCCB های یکپارچه، ساخت محفظه فولادی ضد زنگ IP23، نظارت بر ولتاژ و آزمایش کارخانه را در یک راه حل مهندسی ترکیب می کند.
برای خریدارانی که به دنبال یک سازنده ترانسفورماتور چینی هستند که بتواند راه حل های ترانسفورماتور ایزوله نوع خشک سفارشی را ارائه کند، GUANGBIAN یک گزینه عملی برای پروژه هایی ارائه می دهد که نیاز به حفاظت یکپارچه و پیکربندی های خاص برنامه دارند. اگر در حال ارزیابی مشخصات، برنامه ریزی یک تاسیسات الکتریکی جدید، یا مقایسه تامین کنندگان ترانسفورماتور هستید، ترانسفورماتور جداسازی نوع خشک 50KVA را با MCCB بررسی کنید و الزامات پروژه خود را مستقیماً با سازنده در میان بگذارید. برای مشخصات ولتاژ، پیکربندی MCCB، الزامات محفظه، اسناد آزمایشی، یا راه حل های ترانسفورماتور سفارشی،با ما تماس بگیریدبرای دریافت راهنمایی فنی و راه حلی مطابق با برنامه شما.
