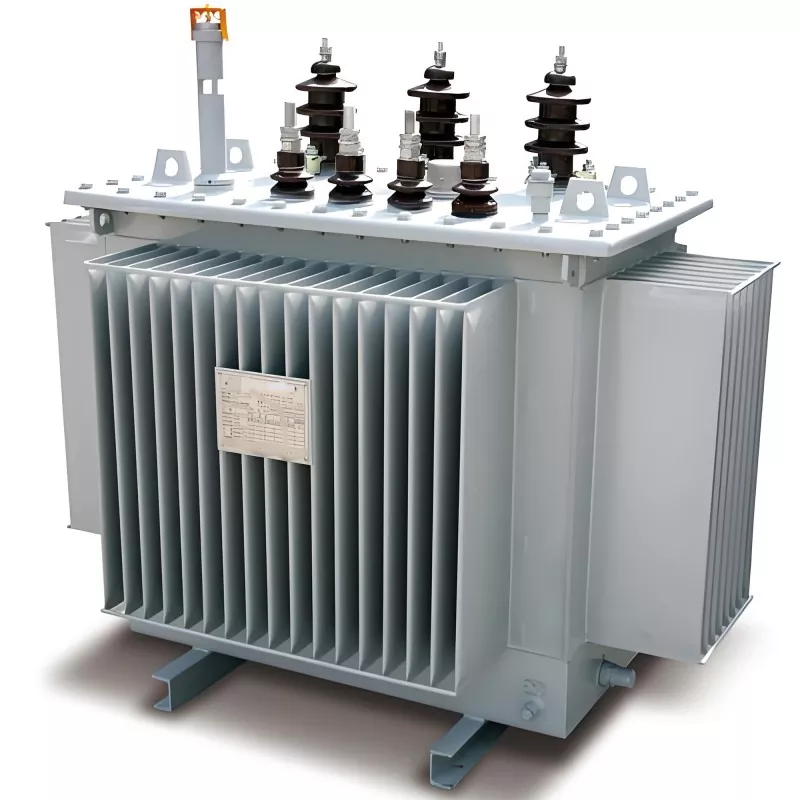

ترانسفورماتور عملیات موازی

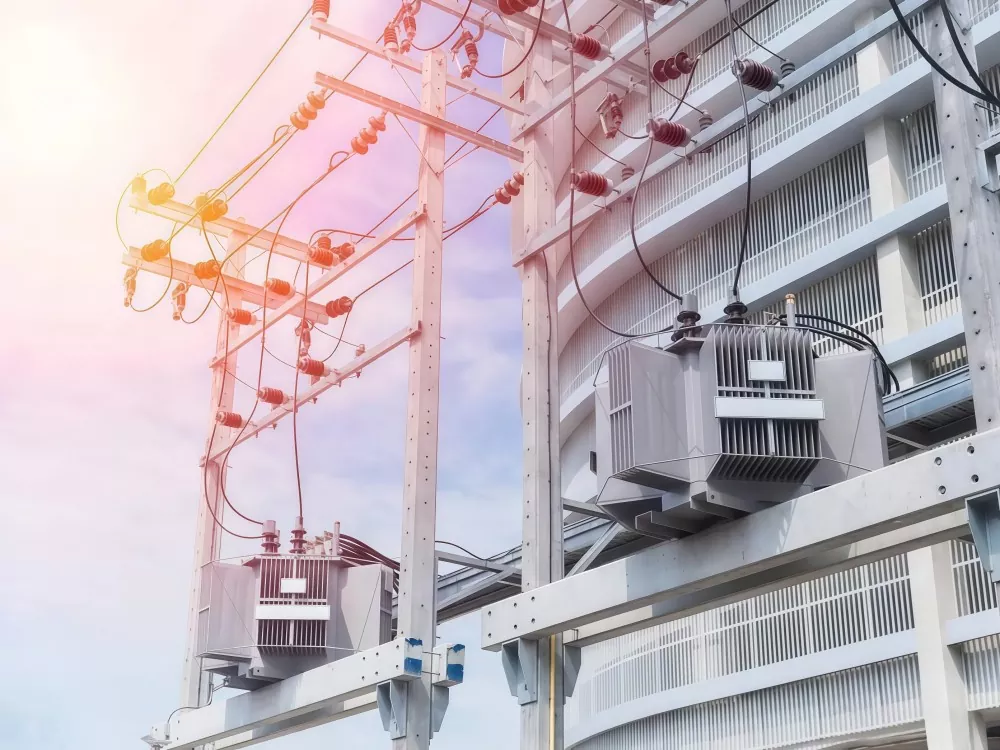

ترانسفورماتور عملیات موازی به حالت عملیاتی اطلاق می شود که در آن دو یا چند ترانسفورماتور به یک گذرگاه الکتریکی متصل می شوند و پس از برآورده شدن شرایط الکتریکی خاص، به طور همزمان یک بار مشترک را تامین می کنند.

اهداف اصلی عبارتند از:

ظرفیت منبع تغذیه را افزایش دهید

بهبود قابلیت اطمینان سیستم

افزایش انعطاف پذیری عملیاتی

خطر اضافه بار روی یک ترانسفورماتور را کاهش دهید

این پیکربندی به طور گسترده در پست‌ها، سیستم‌های برق صنعتی، مراکز داده و تأسیسات تولیدی در مقیاس بزرگ استفاده می‌شود.

مزایا

(1) بهبود قابلیت اطمینان نیرو

اگر یکی از ترانسفورماتورها خراب شود، سایر ترانسفورماتورها می توانند به تامین برق ادامه دهند.

(2) گسترش ظرفیت انعطاف پذیر

با افزایش تقاضای بار می توان ترانسفورماتورهای اضافی اضافه کرد.

(3) بهره وری عملیاتی بالاتر

ترانسفورماتورها را می توان بر اساس شرایط بار روشن/خاموش کرد و تلفات بدون بار را کاهش داد.

(4) تعمیر و نگهداری آسان تر

ترانسفورماتورهای مجزا را می توان بدون خاموش شدن کامل سیستم سرویس کرد.

(5) بهینه سازی هزینه

از نیاز به سرمایه گذاری یک ترانسفورماتور با ظرفیت بالا اجتناب می کند.

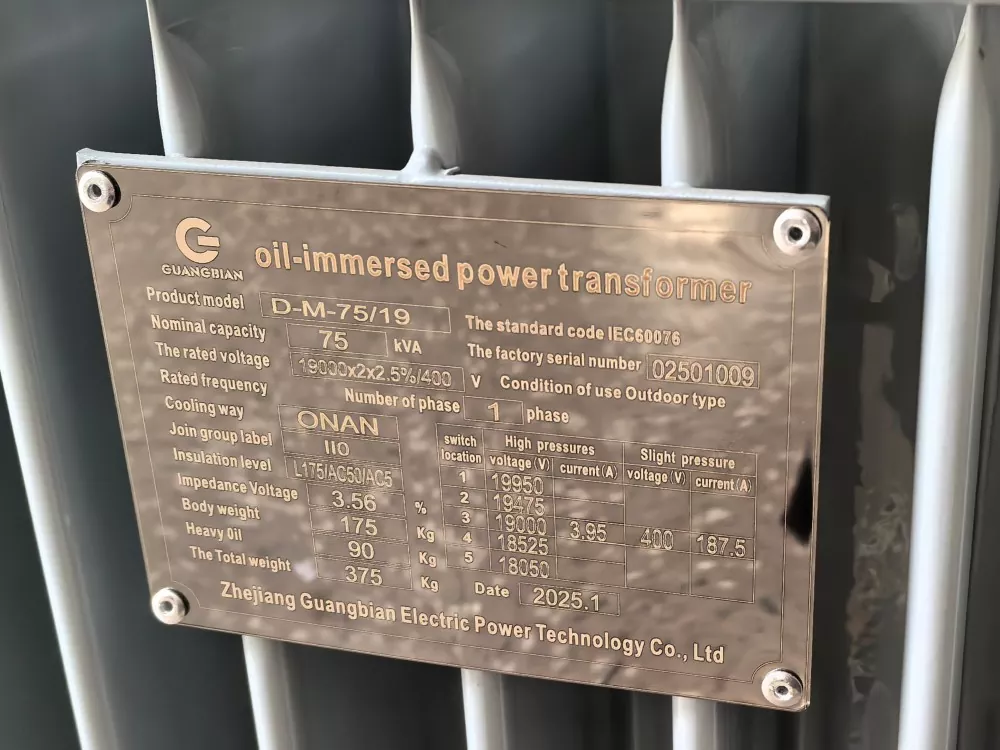

وکتور تطبیق گروه

حیاتی ترین قانون برای عملکرد ترانسفورماتور موازی؟ گروه های برداری خود را مطابقت دهید.

گروه های برداری اتصالات سیم پیچی را با استفاده از حروف و اعداد توصیف می کنند - به عنوان مثال Dyn11، Yyn0. حرف اول: راه اندازی سیم پیچ ولتاژ بالا حرف دوم: سمت کم ولتاژ. عدد جابجایی فاز را در مراحل 30 درجه نشان می دهد.

چرا مهم است؟

دو ترانسفورماتور با گروه های برداری مختلف را به صورت موازی قرار دهید، و ولتاژهای ثانویه آنها به درستی تراز نمی شوند. حتی یک افست فاز 30 درجه، جریان های در گردش بین واحدها ایجاد می کند. این جریان ها از طریق سیم پیچ ها جریان می یابند اما حمل می کنند بار مفید صفر نتیجه: گرم شدن بیش از حد، انرژی هدر رفته.

ما مرتباً در کارخانه GUANGBIAN خود در چین با این مشکل مواجه می‌شویم. مشتریان هر دو ترانسفورماتور را فرض می کنند می توانند با هم اجرا شوند - درست نیست. همگام‌سازی ترانسفورماتور از اینجا شروع می‌شود. از این بررسی بگذرید و اتصال موازی ترانسفورماتور شما بیشتر از حل کردن مشکلات ایجاد می کند.

مثال: واحد Dyn11 به موازات ترانسفورماتور Yyn0 کار نمی‌کند. اختلاف فاز باعث گردش شدید می شود جریانات - راهی برای دور زدن آن وجود ندارد.

مشاوره عملی

قبل از خرید ترانسفورماتور دوم برای ترانسفورماتور عملیات موازی، گروه برداری واحد موجود خود را بررسی کنید. آن را در مشخصات خرید خود بنویسید. هنگام انتخاب تجهیزات جدید، گروه بردار منطبق را به صراحت مشخص کنید. سازگاری اختیاری نیست

در کارخانه GUANGBIAN ما، مشتریانی را در چین دیده‌ایم که بدون بررسی این مورد، ترانسفورماتور سفارش می‌دهند. جزئیات سپس آنها تماس می‌گیرند و نمی‌دانند که چرا اشتراک‌گذاری بار ترانسفورماتور ناموفق بود. اصول اولیه را نادیده نگیرید.

تطبیق امپدانس

ترانسفورماتورها برای توزیع مناسب بار به مقادیر امپدانس مشابهی نیاز دارند - معمولاً در 10٪ از یکدیگر. امپدانس که به صورت درصد نشان داده شده است، افت ولتاژ را در بار کامل تعیین می کند.

اگر یک واحد دارای امپدانس به طور قابل توجهی بالاتر باشد، بار کمتری را حمل می کند. دیگری سخت تر کار می کند، داغ تر می شود، سریعتر فرسوده می شود سازندگان ترانسفورماتور مانند ما همیشه هنگام مشاوره، سازگاری امپدانس را تأیید می‌کنند در تنظیمات عملکرد چند ترانسفورماتور.

چگونه امپدانس بر اشتراک بار تأثیر می گذارد؟

دو ترانسفورماتور با مقادیر امپدانس متفاوت را در نظر بگیرید:

ترانسفورماتور	امپدانس	بارگذاری نتیجه اشتراک گذاری
واحد A	6%	بیش از سهم خود می گیرد
واحد B	8%	زیر ظرفیت اجرا می شود

ترانسفورماتور با امپدانس کمتر به طور طبیعی جریان بیشتری می کشد. این فیزیک پایه است. نتیجه؟ یک واحد کار می کند اضافه کاری در حالی که دیگری به سختی کمک می کند - هیچ یک از موقعیت ها در درازمدت خوب کار نمی کند.

گرفتن مسابقه درست

در صورت امکان، ترانسفورماتورهایی را از همان سازنده خریداری کنید که برای ترانسفورماتور عملیات موازی طراحی شده است. واحدهای تولیدی یکسان معمولاً تحمل امپدانس کمتری دارند. تولیدکنندگان مختلف؟ مشخص کنید مطابق با مقادیر امپدانس به وضوح در اسناد خرید شما.

مبانی اشتراک گذاری بار

ترانسفورماتورهای همسان بار را متناسب با درجه بندی خود توزیع می کنند. یک واحد 1000 کیلو ولت آمپر جفت شده با یک واحد 500 کیلو ولت آمپر باید بار را تقریباً 2:1 تقسیم کنید - به این ترتیب اشتراک بار ترانسفورماتور هنگام تراز کردن مشخصات کار می کند.

برای مشتریانی که سیستم‌های عملیاتی ترانسفورماتورهای چندگانه می‌سازند، GUANGBIAN ما کارخانه‌ای در چین این بررسی‌ها را به‌عنوان روش استاندارد اجرا می‌کند. بررسی مشخصات قبل از نصب طول می کشد دقیقه ترانسفورماتور بانک موازی را تعمیر می‌کنید که تعادل ندارد؟ که خیلی بیشتر طول می کشد.

عوامل موثر بر اشتراک بار

مقادیر امپدانس: واحدهایی با امپدانس کمتر به طور طبیعی بار الکتریکی بیشتری را می گیرند. این برای چگونگی ترانسفورماتور اساسی است اشتراک بار کار می کند
Tap Changer Position: تنظیمات مختلف شیر نسبت ولتاژ را تغییر می دهد که به نوبه خود بر نحوه تقسیم جریان بین واحدها تأثیر می گذارد.
کیفیت اتصال: کنتاکت‌های بد - چه شل یا مقاومتی - توزیع جریان را منحرف می‌کنند و تنظیم موازی را از تعادل خارج می‌کنند.
اثرات دما: دمای عملیاتی امپدانس را کمی تغییر می دهد. به همین دلیل است که نظارت مداوم نتیجه می دهد.

نظارت بر توزیع بار

سنسورهای جریان را در سمت ثانویه هر ترانسفورماتور قرار دهید تا ببینید که هر ترانسفورماتور دقیقاً چه مقدار بار را تحمل می کند. بررسی کنید خواندن به طور منظم - هر دو واحد باید در محدوده رتبه بندی خود باقی بمانند. در اینجا چیزی است که باید مراقب آن باشید: اگر یک واحد صعود کند ظرفیت 85 درصد گذشته است در حالی که ظرفیت دیگر زیر 60 درصد است، چیزی خاموش است و ارزش بررسی دارد. بسیاری از گیاهان پیکربندی می شوند آلارم در این آستانه در GUANGBIAN، ما به مشتریان توصیه می کنیم که این رویکرد را هنگام استقرار موازی در پیش بگیرند تنظیمات ترانسفورماتور - تشخیص بی‌نظمی‌ها در جلو، بعداً مشکلات را تعقیب می‌کند.

هماهنگی سیستم حفاظتی

کار کردن ترانسفورماتورها به صورت موازی به این معنی است که طرح حفاظتی شما باید در دو سطح کار کند: خطاهای واحد و مشکلات سیستم گسترده تر انتخاب سازنده‌ای که این کار را می‌کند، بیش از آنچه فکر می‌کنید اهمیت دارد. تیم مهندسی ما در GUANGBIAN مستقیماً با مشتریان برای ایجاد تنظیمات حفاظتی کار می کند که بانک های ترانسفورماتور آنها را قابل اعتماد نگه می دارد - چه یک نصب جدید باشد و چه تجهیزات قدیمی تر.

وسایل حفاظتی ضروری

حفاظت دیفرانسیل: عیوب داخلی را که در داخل سیم پیچ یا هسته ترانسفورماتور ایجاد می شود، می گیرد.

حفاظت در برابر جریان بیش از حد: اولین خط شما در برابر اتصال کوتاه در پایین دست و بارهایی که برای مدت طولانی بیش از حد بالا کار می کنند.

حفاظت از خطای زمین: لحظه ای که جریان از مسیر مورد نظر خود خارج می شود و به سمت زمین می رود، این حفاظت فعال می شود.
محافظت از شکست شکن: بازگشتی که مهم است - اگر محافظ اصلی تماس را از دست بدهد، این لایه ثانویه سستی را برمی‌دارد و عیب را جدا می کند

چالش های هماهنگی

کارکردن ترانسفورماتورهای موازی به این معنی است که یک خطا نباید کل تنظیمات را از بین ببرد. منطق حفاظت باید بازیگر بد را در حالی که اجازه می‌دهید سرباز یگان خوب حضور داشته باشد را مشخص کنید. که نیاز به هماهنگی دارد: شکن نزدیک به قبل از اینکه هر چیزی در بالادست درگیر شود، مشکل باید وارد عمل شود.

تنظیم تنظیمات

تنظیمات حفاظتی باید جریان گردشی معمولی را در حین کار در نظر بگیرند. آنها را بیش از حد حساس قرار دهید، و با سفرهای مزاحم روبرو خواهید شد آنها را خیلی بالا تنظیم کنید، و ممکن است خطاهای واقعی بدون ایجاد حفاظت از بین بروند. ایجاد تعادل مناسب به تجربه نیاز دارد - چیزی که تیم مهندسی ما در کارخانه GUANGBIAN در چین روی آن کار می کند روزانه با مشتریان

مسائل و راه حل های رایج

جریان در گردش

مشکل: ترانسفورماتورها حتی بدون اتصال بار خارجی، جریان را بین خود تبادل می کنند.
راه حل: بررسی کنید که پیکربندی های گروه برداری با هم هماهنگ باشند و مقادیر امپدانس مطابقت داشته باشند. بر اساس محاسبه کنید درجه بندی واقعی ترانسفورماتورهای شما - جریان در گردشی که از 5 تا 10 درصد رقم نامی عبور می کند چیزی در تنظیمات درست نیست.

عدم تعادل بار

مشکل: یک ترانسفورماتور به طور مرتب بار بیشتری از آنچه باید می گیرد.
راه حل: به جفت شدن امپدانس، تنظیمات ضربه بزنید و اتصالات چقدر محکم هستند. نصب راکتورهای سری می تواند شکاف را به سمت یکنواخت برگردانید.

سفر مزاحم

مشکل: سفرها در طول عملیات روزمره اتفاق می‌افتند، به‌ویژه زمانی که بارها جابه‌جا می‌شوند.
راه حل: دوباره بررسی کنید که آیا طرح حفاظتی برای هماهنگی مناسب تنظیم شده است یا خیر. انرژی دهی را فراموش نکنید هجوم - این سنبله کوتاه می تواند 8 تا 12 برابر جریان عادی داشته باشد.

بهترین روش های نصب

هنگام قرار دادن سیستم در کنار هم به این مراحل پایبند باشید:
طول کابل و مشخصات را در تمام مسیرهای موازی مطابقت دهید
گشتاور هر اتصال به مشخصات - حدس نزنید
قبل از اعمال قدرت، پیکربندی گروه برداری را آزمایش کنید
قبل از تحویل کامل، آزمایش سهم بار نظارت شده را اجرا کنید
یک رکورد کتبی از تنظیمات و داده های آزمایشی برای مراجعات بعدی نگه دارید

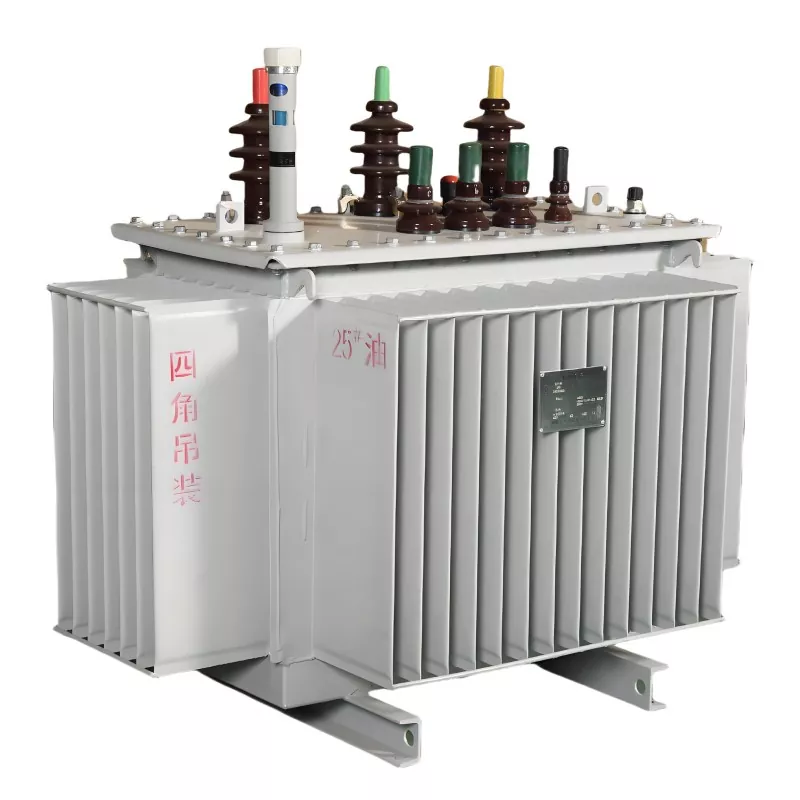

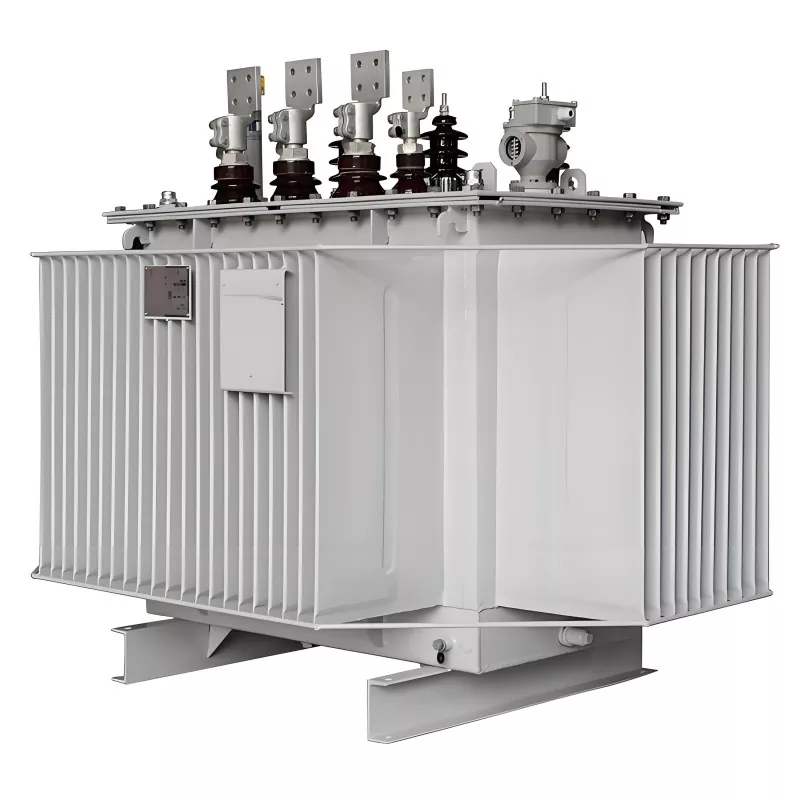

کارخانه ما

سوالات متداول

Q1: آیا ترانسفورماتورهای موازی باید همان مدل باشند؟

نه لزوما، اما باید از نظر نسبت ولتاژ، امپدانس و گروه بردار مطابقت داشته باشند.

Q2: آیا ترانسفورماتورها با ظرفیت های مختلف می توانند به صورت موازی کار کنند؟

بله، اما نسبت ظرفیت به طور کلی نباید از 3:1 تجاوز کند تا از اشتراک بار متعادل اطمینان حاصل شود.

Q3: آیا عملیات موازی تلفات را افزایش می دهد؟

ممکن است تلفات بدون بار را در شرایط بار سبک افزایش دهد، اما بازده کلی به دلیل عملکرد انعطاف پذیر بهبود می یابد.

Q4: رایج ترین مشکل در عملیات موازی چیست؟

جریان های گردشی، توزیع بار ناهموار و عدم تطابق فاز.

ترانسفورماتور عملیات موازی به خوبی به عنوان یک استراتژی افزایش ظرفیت کار می کند - زمانی که الزامات فنی توجهی را که شایسته آن است جلب می کند. تراز کردن گروه‌های برداری، تطبیق مقادیر امپدانس، برنامه‌ریزی توزیع بار و هماهنگی طرح‌های حفاظتی - این قطعات با هم یک نصب جامد را ایجاد می‌کنند. مهندسانی که این الزامات را درک می کنند، می توانند با اطمینان، بانک های ترانسفورماتور موازی را برای سال ها خدمات قابل اعتماد مشخص، نصب و راه اندازی کنند. GUANGBIAN، تولیدکننده‌ای با دانش عملی از تأسیسات تولیدی ما در چین، به عنوان شریکی آماده است که می‌داند برای ساختن سیستم‌هایی که فاصله زیادی دارند، چه نیاز است.
