چرا یک ترانسفورماتور 37.5KVA روی قطب یک انتخاب هوشمند برای توزیع قابل اعتماد برق بالای سر است؟

گوانگبیانارائه می دهدترانسفورماتور 37.5KVA روی قطببرای توزیع برق سربار قابل اعتماد در برنامه های کاربردی روستایی، تجاری، کشاورزی و صنعتی سبک. این راه حل توزیع جمع و جور که برای نصب در فضای باز طراحی شده است به کاهش کارآمد برق ولتاژ متوسط ​​کمک می کند و در عین حال نیاز به زیرساخت های ارزشمند سطح زمین را کاهش می دهد.

یک ترانسفورماتور 37.5KVA روی قطب یک جزء مهم در سیستم های توزیع برق بالای سر است که در آن تبدیل ولتاژ پایدار، استفاده کارآمد از فضای نصب و عملیات قابل اعتماد در فضای باز مورد نیاز است. این نوع ترانسفورماتور با ظرفیت مناسب برای بارهای توان متوسط، می تواند به مناطق مسکونی، مزارع، تأسیسات تجاری کوچک، کارگاه ها و پروژه های برق رسانی روستایی خدمات رسانی کند. این مقاله توضیح می‌دهد که ترانسفورماتور چگونه کار می‌کند، کجا می‌توان از آن استفاده کرد، چه عوامل فنی را خریداران باید ارزیابی کنند و چرا انتخاب یک سازنده مناسب می‌تواند تفاوت قابل‌توجهی در عملکرد توزیع برق درازمدت ایجاد کند.

فهرست مطالب

ترانسفورماتور 37.5KVA روی قطب چیست؟

ترانسفورماتور نصب شده روی قطب چگونه کار می کند؟

برنامه های اصلی و سناریوهای استفاده

ویژگی های فنی کلیدی که باید در نظر گرفته شود

تولید و کنترل کیفیت

مزایای عمده برای پروژه های توزیع برق

نحوه انتخاب ترانسفورماتور مناسب

سوالات متداول

راه حل مناسب توزیع برق را پیدا کنید

ترانسفورماتور 37.5KVA روی قطب چیست؟

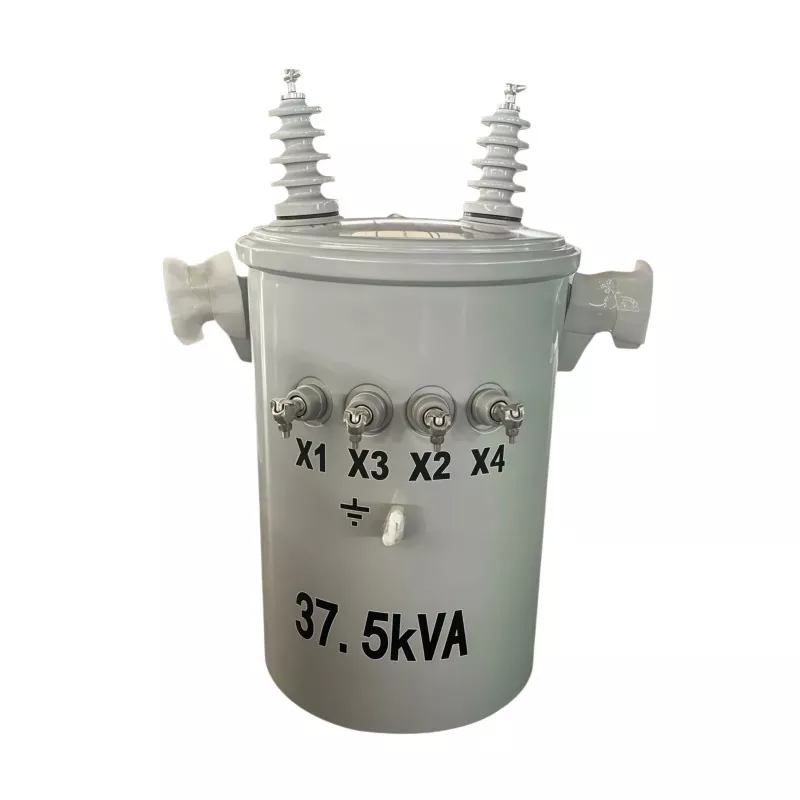

A ترانسفورماتور 37.5KVA روی قطبیک ترانسفورماتور توزیع الکتریکی است که مستقیماً بر روی یک تیر برق یا سازه سقفی پشتیبانی نصب می شود. هدف اصلی آن کاهش برق ولتاژ متوسط ​​از شبکه توزیع به ولتاژ پایین تر مناسب برای کاربران نهایی و تجهیزات متصل است.

امتیاز 37.5KVA به ظرفیت قدرت ظاهری ترانسفورماتور اشاره دارد. این ظرفیت برای مکان‌هایی با تقاضای برق متوسط ​​مناسب است، به‌ویژه جایی که یک ترانسفورماتور بزرگ روی زمین یا پست اختصاصی غیر ضروری یا غیرعملی است.

از آنجایی که ترانسفورماتور در بالای زمین نصب می شود، می تواند از زیرساخت های توزیع سربار موجود استفاده موثری کند. این روش نصب معمولاً برای جوامع روستایی، تأسیسات کشاورزی، مناطق مسکونی، مکان‌های تجاری کنار جاده‌ای و سایر پروژه‌هایی که فضای موجود در زمین محدود است در نظر گرفته می‌شود.

برای خریدارانی که برای پروژه برق سربار برنامه ریزی می کنند، انتخاب ظرفیت صحیح ترانسفورماتور ضروری است. ترانسفورماتور بسیار کوچک ممکن است تحت بار بیش از حد کار کند، در حالی که یک واحد بزرگ ممکن است سرمایه گذاری غیر ضروری و تلفات انرژی را افزایش دهد. بنابراین محاسبات بار، ولتاژ مورد نیاز و تقاضای برق آینده باید قبل از انتخاب نهایی ارزیابی شوند.

ترانسفورماتور نصب شده روی قطب چگونه کار می کند؟

اصل عملکرد یک ترانسفورماتور متصل به قطب بر اساس القای الکترومغناطیسی است. انرژی الکتریکی بین سیم پیچ ها از طریق یک میدان مغناطیسی به جای اتصال الکتریکی مستقیم منتقل می شود.

1. برق ولتاژ بالا وارد سیم پیچ اولیه می شود

برق از خط توزیع هوایی وارد سیم پیچ اولیه ترانسفورماتور می شود. ولتاژ ورودی معمولاً بیشتر از ولتاژ مورد نیاز خانه ها، تجهیزات یا سایر بارهای الکتریکی محلی است.

2. هسته ترانسفورماتور انرژی مغناطیسی را منتقل می کند

جریان متناوب که از سیم پیچ اولیه عبور می کند، یک میدان مغناطیسی متغیر در داخل هسته ترانسفورماتور ایجاد می کند. هسته یک مسیر کنترل شده برای انرژی مغناطیسی فراهم می کند و نقش مهمی در بازده کلی و عملکرد الکتریکی دارد.

3. سیم پیچ ثانویه ولتاژ کمتری تولید می کند

تغییر میدان مغناطیسی باعث القای ولتاژ در سیم پیچ ثانویه می شود. ترانسفورماتور با استفاده از نسبت سیم پیچی مناسب، ولتاژ ورودی را به سطح مورد نیاز سیستم توزیع محلی کاهش می دهد.

4. برق به کاربران نهایی عرضه می شود

پس از تبدیل ولتاژ، برق را می توان به بارهای متصل مانند خانه ها، تجهیزات کشاورزی، سیستم های روشنایی، تاسیسات تجاری یا ماشین آلات صنعتی سبک توزیع کرد.

این فرآیند ساده اما بسیار مؤثر به یک ترانسفورماتور متصل به قطب اجازه می دهد تا به عنوان یک نقطه اتصال مهم بین شبکه توزیع ولتاژ متوسط ​​و نیازهای برق ولتاژ پایین کاربران محلی عمل کند.

برنامه های اصلی و سناریوهای استفاده

تطبیق پذیری یک ترانسفورماتور 37.5KVA آن را برای طیف وسیعی از محیط های توزیع مناسب می کند. کاربرد نهایی باید همیشه با توجه به نیازهای بار واقعی، ولتاژ شبکه، شرایط محیطی و استانداردهای الکتریکی محلی تعیین شود.

برای پروژه‌های روستایی و دورافتاده، پیکربندی روی قطب می‌تواند به ویژه کاربردی باشد زیرا شبکه‌های الکتریکی سربار می‌توانند در فواصل طولانی بدون نیاز به یک ساختمان ترانسفورماتور جداگانه در هر نقطه توزیع گسترش یابند.

ویژگی های فنی کلیدی که باید در نظر گرفته شود

هنگام ارزیابی ترانسفورماتور، خریداران باید فراتر از ظرفیت نامی KVA نگاه کنند. عملکرد الکتریکی، طراحی عایق، کیفیت سیم‌پیچ، مدیریت حرارت، شرایط نصب و روش‌های آزمایش همگی بر قابلیت اطمینان طولانی مدت تأثیر می‌گذارند.

• ظرفیت رتبه بندی شده:37.5KVA برای نیازهای توزیع الکتریکی متوسط.
• پیکربندی ولتاژ:ولتاژهای اولیه و ثانویه باید با شبکه برق محلی مطابقت داشته باشند.
• فرکانس:ترانسفورماتور باید برای سیستم الکتریکی مورد نیاز 50 هرتز یا 60 هرتز طراحی شود.
• مواد سیم پیچ:سیم پیچ های مسی معمولاً به دلیل رسانایی و عملکرد حرارتی انتخاب می شوند.
• سیستم عایق:عایق بندی مناسب به حفظ عملکرد ایمن تحت فشارهای الکتریکی و محیطی کمک می کند.
• روش خنک کننده:طرح های پر شده با روغن از روغن عایق برای پشتیبانی از عایق خنک کننده و الکتریکی استفاده می کنند.
• افزایش دما:عملکرد حرارتی باید برای عملکرد مداوم در نظر گرفته شود.
• حفاظت در فضای باز:ساخت مخزن و حفاظت از سطح برای استفاده طولانی مدت در فضای باز مهم است.

خریدار همچنین باید تأیید کند که آیا ترانسفورماتور به ویژگی های اضافی بر اساس محیط نصب نیاز دارد یا خیر. مناطق ساحلی، مناطق با رطوبت بالا، مکان های با ارتفاع بالا و محیط های صنعتی به شدت آلوده ممکن است به ملاحظات طراحی متفاوتی نیاز داشته باشند.

تولید و کنترل کیفیت

قابلیت اطمینان یک ترانسفورماتور توزیع به شدت به سازگاری فرآیند ساخت آن بستگی دارد. از انتخاب مواد خام تا آزمایش نهایی الکتریکی، هر مرحله می تواند بر پایداری عملیاتی و عمر مفید تأثیر بگذارد.

پردازش هسته ترانسفورماتور

هسته مغناطیسی بخش مهمی از ترانسفورماتور است زیرا بر تلفات انرژی و راندمان تأثیر می گذارد. فولاد الکتریکی با کیفیت بالا و مونتاژ کنترل شده می تواند به کاهش تلفات مغناطیسی غیر ضروری در حین کار کمک کند.

سیم پیچی دقیق

در طول تولید سیم پیچ، عواملی مانند موقعیت رسانا، لایه های عایق، کشش سیم پیچ و فاصله های الکتریکی باید به دقت کنترل شوند. ساخت سیم پیچ مناسب به بهبود پایداری الکتریکی و مقاومت در برابر استرس مکانیکی کمک می کند.

عایق کاری و مونتاژ

پس از مونتاژ هسته و سیم پیچ ها، اجزای عایق برای حفظ جداسازی الکتریکی مورد نیاز بین بخش های ولتاژ بالا و ولتاژ پایین قرار می گیرند. یک سیستم عایق با طراحی مناسب برای عملکرد طولانی مدت پایدار ضروری است.

تصفیه روغن و مونتاژ مخزن

برای ترانسفورماتورهای پر از روغن، روغن عایق باید هم عایق الکتریکی و هم انتقال حرارت را فراهم کند. تصفیه روغن مناسب می تواند به کاهش رطوبت و گاز قبل از آب بندی ترانسفورماتور کمک کند.

تست کارخانه

قبل از حمل، ترانسفورماتورها باید با توجه به الزامات فنی توافق شده تحت آزمایش های کیفی و الکتریکی مناسب قرار گیرند. بسته به مشخصات پروژه، این آزمایش ها ممکن است شامل اندازه گیری مقاومت سیم پیچ، آزمایش ولتاژ، آزمایش بدون بار، آزمایش بار، ارزیابی عایق و سایر بازرسی های عملکرد باشد.

کار با یک سازنده باتجربه ترانسفورماتور می تواند به خریداران کمک کند تا الزامات فنی را به وضوح بیان کنند و خطر دریافت تجهیزاتی را که با سیستم الکتریکی مورد نظر مطابقت ندارند کاهش دهد.

مزایای عمده برای پروژه های توزیع برق

استفاده بهینه از فضای نصب

یکی از مهمترین مزایای ترانسفورماتورهای پایه دار این است که فضای با ارزش سطح زمین را اشغال نمی کند. این می تواند در مناطق روستایی، تاسیسات کنار جاده و مکان هایی با زمین های محدود در دسترس مفید باشد.

مناسب برای شبکه های توزیع سربار

ترانسفورماتور را می توان در یک سیستم قدرت بالای سر موجود ادغام کرد و آن را به یک انتخاب عملی برای پروژه هایی تبدیل می کند که در آن خطوط الکتریکی قبلاً توسط قطب ها پشتیبانی می شوند.

از توزیع محلی نیرو پشتیبانی می کند

به جای انتقال برق کم ولتاژ در فواصل طولانی، تبدیل ولتاژ می تواند نزدیک به نقطه مصرف انجام شود. این رویکرد زمانی که به درستی مهندسی شود می تواند از توزیع محلی کارآمدتر پشتیبانی کند.

کاهش الزامات ساخت و ساز عمرانی

در مقایسه با برخی از تاسیسات ترانسفورماتور سطح زمین، پیکربندی نصب شده روی قطب ممکن است بسته به طراحی پروژه، نیاز به اتاق های ترانسفورماتور اختصاصی یا پایه های زمینی بزرگ را کاهش دهد.

پتانسیل کاربردی انعطاف پذیر

ظرفیت 37.5KVA می تواند چندین برنامه با بار متوسط ​​را پشتیبانی کند. می توان آن را برای محیط های مسکونی، کشاورزی، تجاری و صنعتی سبک در نظر گرفت که نیازهای بار محاسبه شده مناسب باشد.

نحوه انتخاب ترانسفورماتور مناسب برای پروژه

قبل از خرید ترانسفورماتور، مهم است که اطلاعات کامل پروژه را در اختیار سازنده یا تامین کننده قرار دهید. عوامل زیر می تواند به اطمینان حاصل شود که واحد انتخاب شده با برنامه واقعی مطابقت دارد.

1. بار الکتریکی واقعی را محاسبه کنید
   تقاضای فعلی و توسعه مورد انتظار آینده را بررسی کنید.
2. ولتاژ اولیه را تایید کنید
   سمت ولتاژ بالا باید با شبکه توزیع موجود مطابقت داشته باشد.
3. ولتاژ ثانویه مورد نیاز را مشخص کنید
   ولتاژ خروجی باید با تجهیزات محلی و نیازهای کاربر نهایی مطابقت داشته باشد.
4. فرکانس را بررسی کنید
   بررسی کنید که آیا پروژه در فرکانس 50 هرتز یا 60 هرتز کار می کند.
5. پیکربندی فاز را تعیین کنید
   طرح مناسب تک فاز یا سه فاز را بر اساس سیستم الکتریکی انتخاب کنید.
6. ارزیابی شرایط محیطی
   دما، رطوبت، ارتفاع، آلودگی، قرار گرفتن در معرض باد و خطرات خوردگی را در نظر بگیرید.
7. بررسی استانداردهای قابل اجرا
   قبل از شروع تولید، استانداردهای کاربردی، ملی یا خاص پروژه را تأیید کنید.
8. مدارک فنی پاک را درخواست کنید
   مشخصات، نقشه ها، اطلاعات پلاک نام، و الزامات آزمایش باید قبل از حمل و نقل تایید شود.

برای پروژه های بین المللی، ارتباطات اولیه از اهمیت ویژه ای برخوردار است. استانداردهای ولتاژ، شیوه های نصب، الزامات اتصال، و انتظارات صدور گواهینامه می تواند بین کشورها و مناطق متفاوت باشد.

سوالات متداول

37.5KVA در ترانسفورماتور به چه معناست؟

37.5KVA ظرفیت ظاهری نامی ترانسفورماتور را نشان می دهد. این نشان دهنده میزان بار الکتریکی است که ترانسفورماتور برای تحمل آن در شرایط عملیاتی مشخص طراحی شده است.

ترانسفورماتور 37.5KVA روی قطب را کجا می توان نصب کرد؟

می‌توان از آن در سیستم‌های توزیع بالای سربار مناسب در خدمت مناطق مسکونی، مزارع، جوامع روستایی، تأسیسات تجاری کوچک و کاربردهای صنعتی سبک استفاده کرد. نصب نهایی باید با مقررات محلی برق و الزامات مهندسی مطابقت داشته باشد.

چگونه بفهمم 37.5KVA ظرفیت مناسبی است؟

شما باید بار الکتریکی مورد انتظار را محاسبه کنید، ضریب توان و اوج تقاضا را در نظر بگیرید و برای گسترش منطقی در آینده اجازه دهید. یک مهندس برق واجد شرایط یا تامین کننده ترانسفورماتور با تجربه می تواند به تایید ظرفیت مناسب کمک کند.

آیا می توان پیکربندی ولتاژ را سفارشی کرد؟

ولتاژ مورد نیاز ترانسفورماتور ممکن است بسته به شبکه محلی و کاربرد متفاوت باشد. خریداران باید هنگام درخواست قیمت، ولتاژ اولیه، ولتاژ ثانویه، فرکانس و پیکربندی فاز مورد نیاز را ارائه دهند.

چرا تست کارخانه مهم است؟

آزمایش کارخانه به تأیید اینکه ترانسفورماتور قبل از ارسال، الزامات الکتریکی و عملکرد مورد توافق را برآورده می کند، کمک می کند. آزمایش می تواند مسائل بالقوه مربوط به عایق، مقاومت سیم پیچ، عملکرد ولتاژ و سایر ویژگی های حیاتی را شناسایی کند.

راه حل توزیع برق مناسب برای پروژه خود را بیابید

یک به درستی انتخاب شده استترانسفورماتور 37.5KVA روی قطبمی تواند یک راه حل عملی و قابل اعتماد برای توزیع برق سربار با بار متوسط ​​ارائه دهد. از پیکربندی ولتاژ و انتخاب ظرفیت گرفته تا نصب در فضای باز و تست کیفیت، همه جزئیات باید با نیازهای پروژه شما مطابقت داشته باشد. اگر به دنبال یک راه‌حل ترانسفورماتور قابل اعتماد از Guangbian هستید، گزینه‌های موجود برای ترانسفورماتور 37.5KVA روی قطب را بررسی کنید وبا ما تماس بگیریدامروز با ولتاژ مورد نیاز، فرکانس، پیکربندی فاز، کمیت و جزئیات پروژه خود، توصیه های محصول حرفه ای و قیمت مناسب را دریافت کنید.
