چگونه یک ترانسفورماتور ایزوله نوع خشک 150KVA می تواند توزیع ایمن و انعطاف پذیر برق را بهبود بخشد

خلاصه مقاله:یک ترانسفورماتور به درستی انتخاب شده می تواند تفاوت عمده ای در ایمنی توزیع برق، تبدیل ولتاژ، سازگاری تجهیزات و قابلیت اطمینان سایت ایجاد کند. راترانسفورماتور ایزولاسیون نوع خشک 150KVAازگوانگبیانبرای کاربردهایی که نیاز به عایق الکتریکی و توزیع ولتاژ پایین دارند، با ورودی 480 ولت، خروجی 400 ولت سه فاز و 230 ولت تک فاز، سیم پیچی کامل مسی، اتصال دلتا-استار، محفظه فولادی ضد زنگ IP43، خنک کننده خودکار فن، و حفاظت MCCB طراحی شده است. این مقاله پیکربندی، اصول کار، سناریوهای کاربردی، ملاحظات فنی و عوامل انتخاب برای پروژه‌های صنعتی و ساختمانی را توضیح می‌دهد.

فهرست مطالب

1. ترانسفورماتور ایزولاسیون نوع خشک 150KVA چیست؟
2. مشخصات فنی کلیدی چیست؟
3. این ترانسفورماتور چه مزایایی دارد؟
4. کجا می توان از آن استفاده کرد؟
5. چگونه باید پیکربندی مناسب را انتخاب کنید؟
6. چگونه با سایر گزینه های ترانسفورماتور مقایسه می شود؟
7. چگونه تولید و آزمایش می شود؟
8. سوالات متداول
9. به یک راه حل ترانسفورماتور سفارشی نیاز دارید؟

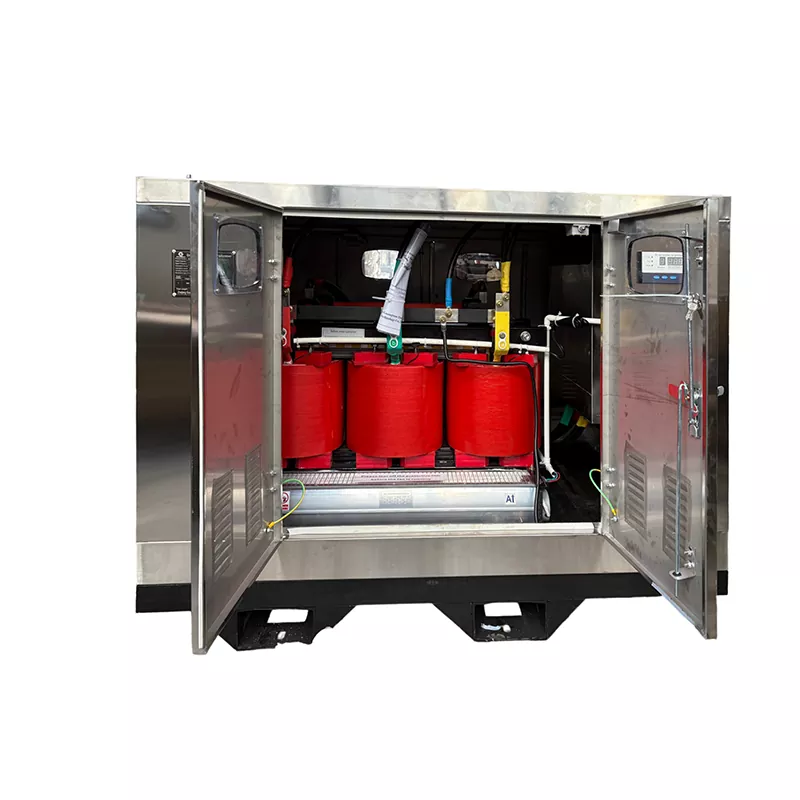

ترانسفورماتور ایزولاسیون نوع خشک 150KVA چیست؟

ترانسفورماتور ایزولاسیون نوع خشک 150KVA یک ترانسفورماتور سه فاز است که برای ایجاد ایزولاسیون الکتریکی در حین تبدیل توان ورودی به سطح توزیع ولتاژ پایین مورد نیاز طراحی شده است. برخلاف ترانسفورماتورهای غوطه‌ور در روغن، طرح‌های نوع خشک از عایق جامد و ترتیبات خنک‌کننده مبتنی بر هوا به جای روغن عایق استفاده می‌کنند که آنها را به‌ویژه برای تاسیسات داخلی و محیط‌های صنعتی یا ساختمانی منتخب مناسب می‌سازد.

پیکربندی GUANGBIAN از a استفاده می کندورودی ولتاژ خط 480 ولتو فراهم می کندخروجی 400 ولت سه فاز و 230 ولت تک فاز. اتصال سیم پیچ Delta-Star (Δ-Y) به طرف ثانویه اجازه می دهد تا یک نقطه خنثی را برای توزیع تک فاز فراهم کند و در عین حال بارهای سه فاز را تحمل کند.

با ظرفیت نامی 150 کیلوولت آمپر، ترانسفورماتور می تواند مخلوطی از ماشین آلات و بارهای الکتریکی کمکی را زمانی که تقاضای واقعی سایت، جریان راه اندازی، ضریب توان، ضریب بار و عملکرد همزمان به درستی محاسبه شده باشد، ارائه دهد.

مشخصات فنی کلیدی چیست؟

درک پیکربندی الکتریکی قبل از خرید ترانسفورماتور ضروری است زیرا ولتاژ، فرکانس، آرایش فاز، حفاظت محفظه، مواد سیم‌پیچ و روش خنک‌کننده همگی بر سازگاری سیستم تأثیر می‌گذارند.

این پیکربندی به ویژه زمانی کاربردی است که یک منبع تغذیه نیاز به پشتیبانی از ماشین آلات سه فاز و تجهیزات کمکی تک فاز دارد. با این حال، ظرفیت پلاک نباید به عنوان نشانه ای در نظر گرفته شود که هر دستگاه متصل می تواند به طور همزمان با توان نامی کامل کار کند.

این ترانسفورماتور چه مزایایی دارد؟

عایق الکتریکی برای بارهای پایین دست

جداسازی مدارهای الکتریکی اولیه و ثانویه را از طریق کوپلینگ ترانسفورماتور جدا می کند. این ترتیب می تواند به ایجاد یک سیستم قدرت پایین دستی کنترل شده کمک کند و در کاربردهایی که جداسازی الکتریکی بخشی از طراحی کلی توزیع است مفید است.

توزیع انعطاف پذیر 400 ولت و 230 ولت

پیکربندی ثانویه Delta-Star امکان توزیع سه فاز و تک فاز را فراهم می کند. برق سه فاز 400 ولت می تواند تجهیزاتی مانند پمپ ها، جرثقیل ها، ماشین های جوشکاری، میکسرهای بتن و سایر ماشین آلات صنعتی را پشتیبانی کند، در حالی که برق 230 ولت می تواند روشنایی، تجهیزات اداری، ابزارهای قابل حمل، واحدهای تهویه مطبوع و بارهای کمکی را تامین کند.

سیم پیچ کامل مسی

ترانسفورماتور از سیم پیچ های کامل مسی استفاده می کند. مس مقاومت الکتریکی نسبتاً کمی دارد و هادی های مسی با طراحی مناسب می توانند به کنترل تلفات سیم پیچ کمک کنند. عملکرد حرارتی واقعی هنوز به اندازه هادی، طراحی ترانسفورماتور، دمای محیط، سیستم عایق، تهویه و شرایط بارگذاری بستگی دارد.

مدیریت خنک کننده خودکار

سنسورهای دما شرایط سیم پیچ را کنترل می کنند. با رسیدن به دمای از پیش تعیین شده، فن های اتوماتیک شروع به افزایش اتلاف گرما می کنند. این رویکرد برای کاربردهایی که بارهای الکتریکی در نوسان هستند یا دمای عملیاتی ممکن است افزایش یابد مفید است.

حفاظت یکپارچه MCCB

مدار شکن های قالب بندی شده در دو طرف ورودی و خروجی ارائه می شود. این بریکرها می توانند حفاظت و جداسازی مدار اضافی را ارائه دهند، در حالی که رتبه بندی نهایی آنها باید با توجه به اندازه کابل، بارهای متصل، جریان مورد انتظار و الزامات هماهنگی حفاظتی پروژه انتخاب شود.

کجا می توان از آن استفاده کرد؟

ظرفیت 150 کیلوولت آمپر برای بسیاری از کاربردهای توزیع الکتریکی در مقیاس متوسط ​​مناسب است، زمانی که بار محاسبه شده در محدوده طراحی ترانسفورماتور قرار می گیرد.

• سایت های ساختمانی:برق موقت جرثقیل ها، میکسرها، پمپ ها، تجهیزات جوشکاری، روشنایی و دفاتر سایت را تامین می کند.
• تاسیسات صنعتی:ماشین آلات تولید را همراه با بارهای الکتریکی تک فاز کمکی پشتیبانی می کند.
• امکانات تجاری:توزیع ولتاژ پایین ایزوله را در جایی که طراحی الکتریکی آن را می طلبد ارائه می دهد.
• سیستم های برق موقت:می تواند در ترتیبات توزیع برق مبتنی بر پروژه ادغام شود.
• تاسیسات بار مختلط:از ماشین آلات سه فاز و تجهیزات تک فاز 230 ولت از یک سیستم ثانویه پشتیبانی می کند.

برای پروژه های ساختمانی، پیکربندی پروژه عربستان سعودی ارائه شده توسط GUANGBIAN نشان می دهد که چگونه یک محفظه فولادی ضد زنگ، اتصال دلتا-ستار، خنک کننده خودکار فن، سیم پیچ های مسی و MCCB های اضافی را می توان در یک طرح ترانسفورماتور خاص پروژه ادغام کرد.

چگونه باید پیکربندی مناسب را انتخاب کنید؟

انتخاب یک ترانسفورماتور باید با سیستم الکتریکی شروع شود نه صرفاً انتخاب یک رتبه بندی kVA. یک بررسی فنی کامل باید فاکتورهای زیر را پوشش دهد:

1. محاسبه حداکثر تقاضا:به جای اضافه کردن فقط رتبه بندی پلاک نام هر دستگاه متصل، بار عملیاتی واقعی را شناسایی کنید.
2. جریان راه اندازی موتور را بررسی کنید:موتورها، کمپرسورها، پمپ ها و سایر بارهای القایی ممکن است در هنگام راه اندازی به جریان بسیار بالاتری نیاز داشته باشند.
3. تایید ولتاژ ورودی:بررسی کنید که ولتاژ اولیه با منبع برق موجود مطابقت دارد.
4. الزامات خروجی را تأیید کنید:تعیین کنید که آیا پروژه به 400 ولت سه فاز، 230 ولت تک فاز یا ترکیب ولتاژ دیگری نیاز دارد.
5. بررسی فرکانس:بررسی کنید که نصب در فرکانس 50 هرتز یا 60 هرتز کار می کند.
6. بررسی شرایط محیطی:دما، تهویه، گرد و غبار، رطوبت و محل نصب بر نیازهای حرارتی و محفظه تأثیر می گذارد.
7. تعریف الزامات حفاظتی:رتبه بندی MCCB و حفاظت پایین دست باید با کابل ها و تجهیزات متصل هماهنگ شود.
8. ترتیبات زمین را تأیید کنید:پیکربندی خنثی و زمین باید از طراحی الکتریکی پروژه و مقررات محلی قابل اجرا پیروی کند.

این ملاحظات به ویژه مهم هستند زیرا یک ترانسفورماتور می‌تواند در شرایط عادی کارکرد به اندازه کافی ظاهر شود، اما اگر چندین موتور با جریان بالا به طور همزمان شروع به کار کنند، همچنان استرس زیادی را تجربه می‌کنند.

چگونه با سایر گزینه های ترانسفورماتور مقایسه می شود؟

انتخاب بین نوع خشک و فناوری غوطه ور در روغن باید بر اساس محیط نصب، ظرفیت، ولتاژ مورد نیاز، استانداردهای قابل اجرا، الزامات خنک کننده، فضای موجود و طراحی کلی سیستم الکتریکی باشد.

چگونه تولید و آزمایش می شود؟

برای تهیه ترانسفورماتور مبتنی بر پروژه، کیفیت ساخت تنها بخشی از فرآیند است. تفسیر دقیق مشخصات الکتریکی مشتری به همان اندازه مهم است.

گوانگبیان پیکربندی ترانسفورماتور را با توجه به نیازهای پروژه تولید می کند. بسته به کاربرد، مشخصاتی مانند ولتاژ ورودی و خروجی، فرکانس، آرایش سیم پیچ، طراحی محفظه، روش خنک کننده و پیکربندی حفاظت را می توان تنظیم کرد.

فرآیند تولید باید قبل از شروع ساخت، پارامترهای الکتریکی کلیدی را تأیید کند. سپس آزمایش کارخانه را می توان بر اساس مشخصات فنی توافق شده و استاندارد قابل اجرا انجام داد، با سوابق آزمایش و بازرسی شخص ثالث در صورت نیاز پروژه.

اطلاعات کلیدی که باید هنگام درخواست قیمت ارائه شود

• ظرفیت مورد نیاز kVA
• ولتاژ اولیه و ثانویه
• فرکانس 50 هرتز یا 60 هرتز
• الزامات تک فاز یا سه فاز
• ترجیح مواد سیم پیچ
• پیکربندی اتصال مورد نیاز
• شرایط نصب در محیط داخلی یا خارجی
• الزامات حفاظت از محوطه
• الزامات خنک کننده
• MCCB یا سایر الزامات حفاظتی
• نوع بار و مشخصات راه اندازی موتور
• استانداردهای برق محلی قابل اجرا

ارائه این جزئیات در مرحله نقل قول به سازنده کمک می کند تا یک پیکربندی ترانسفورماتور ایجاد کند که با پروژه واقعی منطبق باشد به جای تکیه بر یک مدل استاندارد عمومی.

سوالات متداول

ولتاژ خروجی این ترانسفورماتور چقدر است؟

این پیکربندی خروجی سه فاز 400 ولت و تک فاز 230 ولت را فراهم می کند. سایر ترکیبات ولتاژ را می توان با توجه به نیازهای پروژه توسعه داد.

آیا بارهای 400 ولت و 230 ولت می توانند از یک ترانسفورماتور کار کنند؟

بله. اتصال Delta-Star یک منبع ثانویه سه فاز و یک نقطه خنثی برای توزیع تک فاز فراهم می کند. بارهای متصل باید به درستی متعادل شده و در ظرفیت نامی ترانسفورماتور باقی بمانند.

فن خنک کننده اتوماتیک چگونه کار می کند؟

سنسورهای دما دمای سیم پیچ را کنترل می کنند. هنگامی که به دمای از پیش تعیین شده رسید، سیستم کنترل فن های خنک کننده را فعال می کند تا اتلاف گرما را افزایش دهد. دمای کنترل واقعی باید از طراحی حرارتی ترانسفورماتور پیروی کند.

حفاظت IP43 به چه معناست؟

IP43 نشان دهنده محافظت در برابر اجسام خارجی جامد بزرگتر از 1 میلی متر و محافظت در برابر پاشش آب تحت شرایط آزمایش IPX3 قابل اجرا است. نباید کاملاً ضد گرد و غبار یا ضد آب تفسیر شود.

آیا 150 کیلو ولت آمپر برای کارگاه ساختمانی کافی است؟

این بستگی به نیاز الکتریکی محاسبه شده سایت دارد. جریان راه اندازی موتور، تجهیزات جوشکاری، عملکرد همزمان، بارهای اوج موقت، ضریب توان و ضریب بار همگی باید قبل از تأیید ظرفیت ترانسفورماتور مورد نیاز در نظر گرفته شوند.

آیا می توان ترانسفورماتور را سفارشی کرد؟

بله. ولتاژ ورودی و خروجی، فرکانس، پیکربندی اتصال، محفظه، روش خنک کننده، آرایش سیم پیچ، و پیکربندی حفاظت را می توان با توجه به نیازهای الکتریکی پروژه سفارشی کرد.

به یک راه حل ترانسفورماتور سفارشی نیاز دارید؟

انتخاب ترانسفورماتور مناسب در نهایت مربوط به تطبیق ظرفیت الکتریکی، تبدیل ولتاژ، جداسازی، حفاظت، سرمایش و شرایط نصب با محیط واقعی عملیاتی است. با مشخصات الکتریکی قابل تنظیم و تولید پروژه محور، GUANGBIAN می تواند از مشتریانی که به دنبال راه حل عملی ترانسفورماتور برای کاربردهای صنعتی، ساختمانی و سایر کاربردهای توزیع ولتاژ پایین هستند، پشتیبانی کند. اگر در حال برنامه ریزی یک پروژه جدید یا جایگزینی واحد موجود هستید،با ما تماس بگیریدبا ولتاژ، ظرفیت، فرکانس، نوع بار، و نیازهای نصب خود برای بحث در مورد پیکربندی مناسب ترانسفورماتور و دریافت یک پیشنهاد پروژه خاص.
