چگونه یک ترانسفورماتور 75KVA که روی قطب نصب شده است، توزیع نیرو را بهبود می بخشد؟

خلاصه مقاله

انتخاب ترانسفورماتور توزیع مناسب بسیار بیشتر از انتخاب عددی مانند 75KVA است. ترانسفورماتور باید با ولتاژ اولیه، ولتاژ ثانویه، پیکربندی فاز، بار مورد انتظار، شرایط محیطی، الزامات حفاظتی، ساختار نصب و استانداردهای الکتریکی قابل اجرا مطابقت داشته باشد. ترانسفورماتور 75KVA که به درستی انتخاب شده است می تواند راه حلی کارآمد و عملی را ارائه دهد که در آن برق باید نزدیک به نقطه مصرف تبدیل شود.

در این مقاله، چگونگی کارکرد یک واحد 75KVA، اینکه چرا پیکربندی فشرده روی قطب آن مفید است، چگونه مواد هسته و سیم پیچ آن بر عملکرد تأثیر می‌گذارند، مشخصات کارایی به چه معناست و چگونه مهندسان پروژه می‌توانند از اشتباهات رایج در اندازه و نصب جلوگیری کنند، بررسی می‌کنیم. ما همچنین توضیح می دهیم که چگونه Guangbian به تولید و سفارشی سازی برای شبکه های توزیع مختلف می پردازد.

فهرست مطالب

1. آشنایی با ترانسفورماتور 75KVA روی قطب
2. ترانسفورماتور 75KVA روی قطب چگونه کار می کند
3. ظرفیت و پیکربندی فاز
4. انتخاب ولتاژ اولیه و ثانویه
5. هسته، سیم پیچ، عایق، و خنک کننده
6. پارامترهای مهم عملکرد
7. جایی که از ترانسفورماتور 75KVA استفاده می شود
8. نحوه انتخاب ترانسفورماتور مناسب
9. ملاحظات نصب و نگهداری
10. چگونه Guangbian از پروژه های ترانسفورماتور پشتیبانی می کند
11. سوالات متداول
12. نتیجه گیری

طرح کلی مقاله

• هدف و ساختار ترانسفورماتور توزیع 75KVA را تعریف کنید.
• فرآیند اصلی تبدیل الکترومغناطیسی را توضیح دهید.
• در مورد ظرفیت، فاز و سازگاری ولتاژ بحث کنید.
• مواد و روش خنک‌کننده‌ای را که بر قابلیت اطمینان عملیاتی تأثیر می‌گذارند، بررسی کنید.
• تلفات بدون بار، افت بار، امپدانس و جریان تحریک را توضیح دهید.
• برنامه های کاربردی مناسب و الزامات مشترک پروژه را شناسایی کنید.
• یک چک لیست عملی انتخاب و نگهداری ارائه کنید.
• به سوالات متداول تدارکات و مهندسی پاسخ دهید.

آشنایی با ترانسفورماتور 75KVA روی قطب

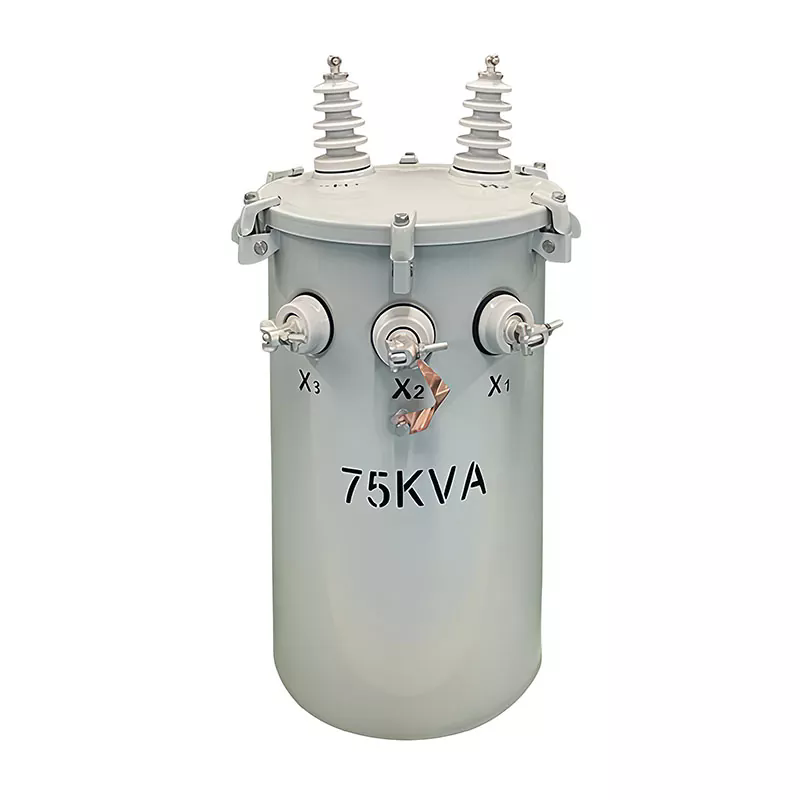

ترانسفورماتور 75 کیلو ولت آمپر روی قطب یک ترانسفورماتور توزیعی است که برای کاهش برق ولتاژ متوسط ​​به ولتاژ پایین مناسب برای کاربران نهایی در نظر گرفته شده است. بر خلاف یک ترانسفورماتور پست بزرگ که بر روی پایه نصب می شود، یک واحد نصب شده روی قطب بر روی یک قطب برق یا ساختار توزیع بالای سر مناسب قرار می گیرد. این ترتیب ترانسفورماتور را نزدیک بار الکتریکی قرار می دهد و در عین حال نیاز به زمین را به حداقل می رساند.

اصطلاح75KVAتوان ظاهری ترانسفورماتور را توصیف می کند. KVA یا کیلوولت آمپر، ترکیبی از ولتاژ و جریانی است که ترانسفورماتور برای مدیریت آن طراحی شده است. این نباید به عنوان یک توصیه برای کارکرد مداوم واحد در حداکثر امتیاز آن تحت هر شرایطی تفسیر شود.

در برنامه ریزی توزیع عملی، مهندسان معمولاً تقاضای مورد انتظار، تنوع بار، گسترش آینده، دمای محیط، هارمونیک ها و شرایط عملیاتی را قبل از تعیین اینکه آیا 75KVA ظرفیت کافی را فراهم می کند، در نظر می گیرند. ارزیابی صحیح بار ضروری است زیرا هم بارگذاری بیش از حد مداوم و هم بزرگ کردن غیر ضروری می تواند هزینه های چرخه عمر را افزایش دهد.

گوانگبیان راه حل های ترانسفورماتور 75KVA روی قطب را برای نیازهای مختلف توزیع، از جمله تنظیمات ولتاژ سفارشی برای بازارهای بین المللی تولید می کند. این محصول برای توزیع برق در فضای باز طراحی شده است و می تواند با توجه به سیستم الکتریکی و مشخصات پروژه سازگار شود.

ترانسفورماتور 75KVA روی قطب چگونه کار می کند

اصل کار بر اساس القای الکترومغناطیسی است. انرژی الکتریکی با ولتاژ توزیع بالاتر وارد سیم پیچ اولیه ترانسفورماتور می شود. جریان متناوب یک شار مغناطیسی متغیر در داخل هسته ترانسفورماتور ایجاد می کند. این شار مغناطیسی باعث القای ولتاژ در سیم پیچ ثانویه می شود.

نسبت بین سیم پیچ اولیه و ثانویه نسبت تبدیل ولتاژ را تعیین می کند. اگر ولتاژ اولیه به طور قابل توجهی بیشتر از ولتاژ ثانویه باشد، ترانسفورماتور ولتاژ را کاهش می دهد در حالی که جریان موجود را با توجه به رابطه توان و تلفات ترانسفورماتور عادی افزایش می دهد.

یک توالی عملیاتی ساده شده را می توان به صورت زیر درک کرد:

1. برق ولتاژ متوسط ​​وارد سیم پیچ اولیه می شود.
2. جریان متناوب باعث ایجاد شار مغناطیسی در هسته می شود.
3. شار مغناطیسی باعث القای ولتاژ در سیم پیچ ثانویه می شود.
4. سیم پیچ ثانویه برق ولتاژ کمتری را ارائه می دهد.
5. روغن ترانسفورماتور گرما را از اجزای فعال خارج می کند.
6. اجزای حفاظتی و نظارتی به پشتیبانی از عملیات ایمن کمک می کنند.

از آنجایی که ترانسفورماتور در فضای باز نصب می شود، محفظه آن، سیستم عایق، آب بندی، مقاومت در برابر خوردگی و محافظت در برابر آب و هوا بخش های مهمی از عملکرد طولانی مدت هستند. یک طراحی الکتریکی از نظر فنی صحیح همچنان نیازمند حفاظت مکانیکی و محیطی مناسب است.

ظرفیت و پیکربندی فاز

ظرفیت یکی از اولین مشخصاتی است که خریداران باید بررسی کنند، اما همیشه باید همراه با پیکربندی فاز ارزیابی شود. یک ترانسفورماتور تک فاز 75KVA برای برخی از سیستم های توزیع مسکونی، روشنایی و تجاری کوچک مناسب است، در حالی که تجهیزات سه فاز معمولاً زمانی انتخاب می شوند که شبکه به بارهای سه فاز یا برق صنعتی نیاز دارد.

یک اشتباه مهم این است که فرض کنیم هر ترانسفورماتور 75KVA دارای مشخصات الکتریکی یکسان است. رتبه بندی KVA فقط ظرفیت را مشخص می کند. ولتاژ، فاز، فرکانس، پیکربندی اتصال، امپدانس، سطح عایق و استانداردهای قابل اجرا نیز باید مشخص شود.

انتخاب ولتاژ اولیه و ثانویه

سازگاری ولتاژ هنگام خرید ترانسفورماتور روی قطب بسیار مهم است. به عنوان مثال، پیکربندی طراحی شده برای یک ولتاژ برق شهری را نمی توان به سادگی به شبکه دیگری وصل کرد، بدون اینکه تأیید شود که سیستم عایق، آرایش سیم پیچ، لوازم جانبی و درجه بندی مناسب هستند.

یک پیکربندی نماینده 75KVA Guangbian از آرایش ولتاژ اولیه 4160 گرمی Y / 2400 ولت و خروجی ثانویه 120/240 ولت استفاده می کند. چنین مقادیری برای کاربرد خاص هستند و نباید به عنوان مشخصات جهانی برای هر ترانسفورماتور 75KVA در نظر گرفته شوند.

موقعی که ولتاژ ورودی تغییر می کند، موقعیت های شیر نیز می تواند مهم باشد. یک پیکربندی شیر به درستی انتخاب شده به مهندسان اجازه می دهد تا شرایط ولتاژ تغذیه خاصی را در حالی که ولتاژ ثانویه مناسب را حفظ می کنند، جبران کنند. محدوده دقیق ضربه زدن همیشه باید قبل از سفارش در برابر مشخصات پروژه تایید شود.

هسته، سیم پیچ، عایق، و خنک کننده

کارایی و عمر مفید ترانسفورماتور به شدت به مواد فعال و کیفیت ساخت بستگی دارد. هسته مسیر مغناطیسی را فراهم می کند، در حالی که سیم پیچ ها انرژی الکتریکی را بین دو طرف ولتاژ بالا و ولتاژ پایین انتقال می دهند.

پیکربندی 75KVA مرجع Guangbian از سیم‌پیچ‌های مسی و فولاد سیلیکونی دانه‌گرا برای هسته استفاده می‌کند. مس رسانایی الکتریکی بالایی دارد و به طور گسترده در جاهایی که انتقال جریان کارآمد و عملکرد حرارتی مهم هستند استفاده می شود. فولاد الکتریکی دانه گرا به کاهش تلفات مغناطیسی در هنگام پردازش و مونتاژ مناسب کمک می کند.

این واحد از طراحی غوطه ور در روغن با خنک کننده ONAN به معنای روغن طبیعی، هوا طبیعی استفاده می کند. روغن ترانسفورماتور به طور طبیعی گردش می کند زیرا گرما را از هسته و سیم پیچ ها جذب می کند. سپس گرما از طریق سطح مخزن به هوای اطراف منتقل می شود. عدم وجود پمپ ها یا فن های اجباری می تواند سیستم خنک کننده را ساده کرده و تعداد اجزای کمکی را کاهش دهد.

با این حال، تجهیزات غوطه ور در روغن نیاز به توجه دقیق به یکپارچگی مخزن، آب بندی، بوشینگ ها، وضعیت روغن و حفاظت از محیط زیست دارند. بازرسی منظم به شناسایی نشتی، خوردگی، گرمای بیش از حد یا خراب شدن اتصالات قبل از تبدیل شدن این مشکلات به خرابی های بزرگ کمک می کند.

پارامترهای مهم عملکرد

دیتاشیت ترانسفورماتور حاوی مقادیر زیادی است که مستقیماً بر عملکرد عملیاتی تأثیر می گذارد. درک این ارقام به تیم های خرید کمک می کند تا به جای تمرکز بر قیمت خرید، محصولات را با دقت بیشتری مقایسه کنند.

تلفات کمتر می تواند به بازده چرخه عمر بهتر کمک کند، به ویژه برای ترانسفورماتورهایی که برای مدت طولانی فعال می مانند. به همین دلیل است که تلفات بدون بار حتی زمانی که بار متصل به طور قابل توجهی در طول روز تغییر می کند، شایسته توجه است.

امپدانس برای طراحی سیستم به همان اندازه مهم است. این بر افت ولتاژ تحت بار و جریان موجود در هنگام خطا تأثیر می گذارد. بنابراین مهندسان حفاظت باید از مقدار امپدانس تایید شده سازنده هنگام هماهنگی تجهیزات حفاظتی بالادست و پایین دست استفاده کنند.

جایی که از ترانسفورماتور 75KVA استفاده می شود

ظرفیت 75KVA می تواند طیف وسیعی از نیازهای توزیع کوچکتر را برآورده کند. نصب سربار جمع و جور آن را به ویژه در مواردی که در دسترس بودن زمین، هزینه نصب و نزدیکی به بار ملاحظات مهم هستند، مفید می کند.

• جوامع مسکونی:تامین برق با ولتاژ پایین برای گروه هایی از خانه ها که تقاضای محاسبه شده مناسب است.
• برق رسانی روستایی:پشتیبانی از دسترسی به برق در مناطقی که توزیع سربار همچنان عملی است.
• روشنایی خیابان و محوطه:ارائه توزیع ولتاژ پایین محلی برای شبکه های روشنایی.
• امکانات تجاری کوچک:سرویس دهی به مغازه ها، ادارات، ساختمان های خدماتی و سایر بارهای الکتریکی متوسط.
• مدارس و اماکن عمومی:ارائه توزیع محلی در جایی که پروفیل بار با ظرفیت ترانسفورماتور مطابقت دارد.
• کاربردهای صنعتی کوچک:پشتیبانی از بارهای کمکی یا کم تقاضای صنعتی مناسب.
• پروژه های زیربنایی:ارائه تبدیل قدرت بومی برای پروژه های عمومی و شهری منتخب.

مناسب ترین کاربرد به محاسبه بار واقعی بستگی دارد. یک ترانسفورماتور نباید صرفاً انتخاب شود زیرا 75KVA نزدیک به مصرف مورد انتظار ظاهر می شود. جریان های راه اندازی، بارهای موتور، تقاضای فصلی، ضریب توان، گسترش آینده و تنوع بار همگی باید در نظر گرفته شوند.

نحوه انتخاب ترانسفورماتور مناسب

انتخاب صحیح ترانسفورماتور 75KVA روی قطب با تعریف محیط کامل الکتریکی شروع می شود. چک لیست زیر می تواند به خریداران کمک کند تا از عدم تطابق مشخصات پرهزینه جلوگیری کنند.

1. بار مورد انتظار را محاسبه کنید.تقاضای معمولی، تقاضای پیک، نیازهای راه اندازی موتور و گسترش احتمالی آینده را تعیین کنید.
2. ولتاژ اولیه را تایید کنید.ترانسفورماتور را با شبکه توزیع برق تطبیق دهید.
3. ولتاژ ثانویه را تأیید کنید.اطمینان حاصل کنید که خروجی با تجهیزات متصل و سیستم الکتریکی محلی مطابقت دارد.
4. پیکربندی فاز صحیح را انتخاب کنید.سیستم های تک فاز و سه فاز دارای الزامات کاربردی متفاوتی هستند.
5. فرکانس را بررسی کنیدبررسی کنید که ترانسفورماتور برای فرکانس شبکه طراحی شده است.
6. امپدانس را بررسی کنیدسازگاری با محاسبات جریان خطا و هماهنگی حفاظت را تأیید کنید.
7. بررسی الزامات عایقولتاژ سیستم و شرایط محیطی را در نظر بگیرید.
8. محیط نصب را در نظر بگیرید.دما، رطوبت، ارتفاع، باد، قرار گرفتن در معرض نمک، گرد و غبار و خوردگی می توانند بر الزامات طراحی تأثیر بگذارند.
9. استانداردهای قابل اجرا را بررسی کنید.اطمینان حاصل کنید که مستندات و آزمایش ترانسفورماتور با الزامات بازار مقصد مطابقت دارد.
10. در مورد سفارشی سازی قبل از تولید بحث کنید.یک سازنده باید به جای اتکا بر فرضیات، پارامترهای فنی را تأیید کند.

ملاحظات نصب و نگهداری

نصب صحیح برای عملکرد مطمئن ترانسفورماتور ضروری است. تجهیزات نصب شده روی میله باید توسط یک سازه مناسب که قادر به تحمل وزن مکانیکی و نیروهای محیطی باشد پشتیبانی شود. فاصله های الکتریکی، زمین، اتصالات هادی، وسایل حفاظتی، و دسترسی برای نگهداری نیز باید با توجه به الزامات محلی قابل اجرا در نظر گرفته شود.

قبل از برق رسانی، تکنسین ها باید اطلاعات پلاک، اتصالات، زمین، وضعیت عایق، بست های مکانیکی، بوش ها و اجزای محافظ را بررسی کنند. روش های آزمایش باید از مشخصات پروژه و استانداردهای قابل اجرا پیروی کنند.

پس از راه اندازی، بازرسی های معمول می تواند به شناسایی مشکلات در حال توسعه کمک کند. پرسنل تعمیر و نگهداری باید به موارد زیر توجه ویژه ای داشته باشند:

• نشت روغن یا تغییرات غیرعادی سطح روغن
• خوردگی مخزن، اتصالات یا سخت افزار نصب
• بوش های آسیب دیده یا آلوده
• اتصالات الکتریکی شل
• افزایش غیر طبیعی دما
• صدا یا لرزش غیرمعمول
• علائم گرم شدن بیش از حد یا تغییر رنگ
• وضعیت اتصالات زمین
• آسیب ناشی از آب و هوای شدید یا ضربه خارجی

ترانسفورماتورهای غوطه ور در روغن نیاز به توجه ویژه ای به کنترل نشتی دارند. یک نشتی کوچک را نباید به سادگی نادیده گرفت زیرا می تواند نشان دهنده خرابی یک مهر و موم، بوش، جوش، واشر یا جزء مخزن باشد. بررسی سریع می تواند خطر آسیب تجهیزات، قطع سرویس و مشکلات زیست محیطی را کاهش دهد.

چگونه Guangbian از پروژه های ترانسفورماتور پشتیبانی می کند

سازگاری ساخت به ویژه برای ترانسفورماتورهای توزیع مهم است زیرا انحرافات کوچک در سیم پیچ، مونتاژ هسته، عایق بندی، آب بندی یا آزمایش می تواند بر عملکرد میدان طولانی مدت تأثیر بگذارد. Guangbian یک فرآیند تولید چند مرحله ای را برای راه حل های ترانسفورماتور 75KVA روی قطب خود دنبال می کند.

گردش کار تولید شامل پردازش هسته، تولید سیم پیچ، ساخت مخزن و جوشکاری، خشک کردن خلاء، مونتاژ، پر کردن و آب بندی روغن، تست الکتریکی، بازرسی نهایی و بسته بندی است. هر مرحله به جنبه متفاوتی از قابلیت اطمینان ترانسفورماتور می پردازد.

گوانگبیان همچنین راه حل های ترانسفورماتور سفارشی را برای بازارهای مختلف و سیستم های توزیع ارائه می دهد. برای پروژه هایی که نیاز به تنظیمات ولتاژ خاص، ترتیبات فاز، استانداردها، لوازم جانبی یا مستندات دارند، الزامات فنی باید قبل از شروع تولید تأیید شود.

سوالات متداول

75KVA در ترانسفورماتور به چه معناست؟

75KVA رتبه قدرت ظاهری ترانسفورماتور است. ظرفیت الکتریکی ترانسفورماتور را به جای مقدار انرژی که همیشه مصرف می کند، توصیف می کند. بار عملیاتی واقعی به تجهیزات متصل، ضریب توان، مشخصات بار و شرایط سیستم بستگی دارد.

آیا ترانسفورماتور 75KVA برای توزیع برق خانگی مناسب است؟

زمانی که تقاضای محاسبه شده با ظرفیت ترانسفورماتور و پیکربندی الکتریکی سازگار باشد، می تواند برای توزیع مسکونی مناسب باشد. مهندسان باید تعداد مصرف کنندگان، اوج تقاضا، تنوع، بار موتور، تجهیزات گرمایش و سرمایش و رشد بالقوه آینده را در نظر بگیرند.

یک ترانسفورماتور 75KVA روی قطب چه ولتاژ ثانویه می تواند ارائه دهد؟

ولتاژ ثانویه تنها با رتبه 75KVA تعیین نمی شود. باید با توجه به سیستم برق مقصد مشخص شود. یک پیکربندی نماینده Guangbian خروجی ثانویه 120/240 ولت را ارائه می دهد، اما تنظیمات ولتاژ دیگری ممکن است برای بازارهای مختلف مورد نیاز باشد.

چرا از مس برای سیم پیچ ترانسفورماتور استفاده می شود؟

مس رسانایی الکتریکی بالا و عملکرد حرارتی خوبی را فراهم می کند. این ویژگی ها آن را به یک ماده سیم پیچ پرکاربرد برای ترانسفورماتورهای توزیع تبدیل می کند که در آن انتقال جریان قابل اعتماد و عملکرد کارآمد مهم هستند.

خنک کننده ONAN چیست؟

ONAN به معنای روغن طبیعی، هوا طبیعی است. روغن ترانسفورماتور به طور طبیعی گردش می کند زیرا گرما را از هسته و سیم پیچ ها جذب می کند، در حالی که گرما از مخزن ترانسفورماتور بدون پمپ یا فن های اجباری به هوای اطراف منتقل می شود.

قبل از خرید ترانسفورماتور 75KVA چه مواردی را باید بررسی کرد؟

خریداران باید ظرفیت نامی، فاز، ولتاژ اولیه، ولتاژ ثانویه، فرکانس، امپدانس، الزامات عایق، روش خنک کننده، محیط نصب، استانداردهای قابل اجرا، لوازم جانبی، الزامات آزمایش و اسناد تحویل را تأیید کنند.

آیا Guangbian می تواند یک ترانسفورماتور 75KVA روی قطب را سفارشی کند؟

گوانگبیان می تواند راه حل های ترانسفورماتور سفارشی را بر اساس نیازهای پروژه ارائه دهد. مشتریان باید مشخصات دقیق الکتریکی و الزامات بازار مقصد را ارائه دهند تا تیم مهندسی بتواند پیکربندی مناسب را تعیین کند.

چگونه می توان عمر مفید ترانسفورماتور نصب شده روی قطب را بهبود بخشید؟

اندازه مناسب، نصب صحیح، حفاظت مناسب، بارگذاری مناسب، بازرسی منظم، زمین موثر، و توجه سریع به دمای غیرعادی، سر و صدا، نشت روغن یا شرایط الکتریکی همگی می توانند به عملکرد طولانی مدت قابل اعتماد کمک کنند.

نتیجه گیری

ترانسفورماتور 75KVA روی قطب می تواند راه حل موثری برای توزیع محلی برق ولتاژ متوسط ​​به ولتاژ پایین باشد که مشخصات الکتریکی و مکانیکی آن به درستی با پروژه مطابقت داشته باشد. نصب بالای سر آن می تواند نیاز به زمین را کاهش دهد، در حالی که یک سیستم خنک کننده ONAN غوطه ور در روغن یک رویکرد ساده برای مدیریت گرما برای برنامه های کاربردی در فضای باز ارائه می دهد.

با این حال، ظرفیت به تنهایی هرگز نباید تصمیم خرید را تعیین کند. ولتاژ اولیه و ثانویه، پیکربندی فاز، فرکانس، امپدانس، تلفات، عایق، شرایط محیطی، ساختار نصب، حفاظت و استانداردهای قابل اجرا همگی بر عملکرد قابل اعتماد ترانسفورماتور در میدان تأثیر می‌گذارند.

گوانگبیانتجربه تولید ترانسفورماتور را با راه حل های محصول سفارشی برای شبکه های توزیع مختلف و کاربردهای بین المللی ترکیب می کند. از تولید هسته و سیم پیچ تا ساخت مخزن، خشک کردن، پر کردن روغن، آزمایش الکتریکی و بازرسی نهایی، هر مرحله به قابلیت اطمینان ترانسفورماتور نهایی کمک می کند.
