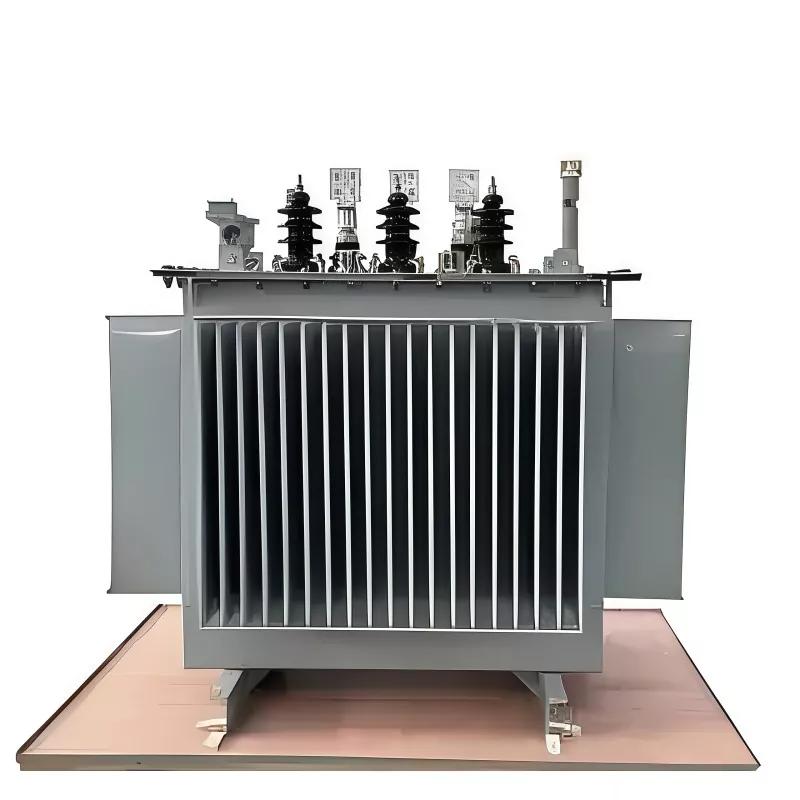

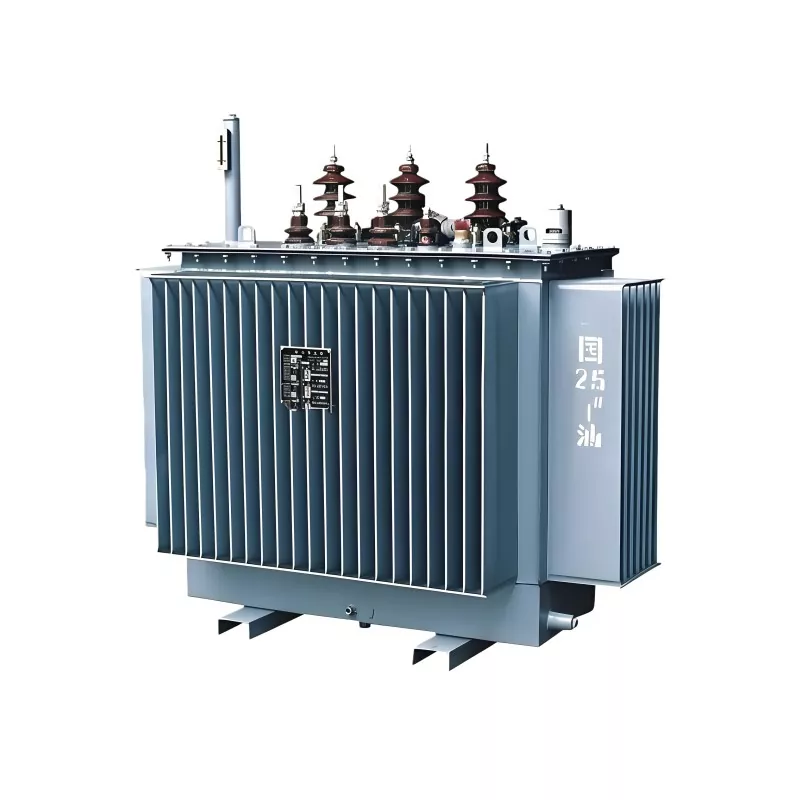

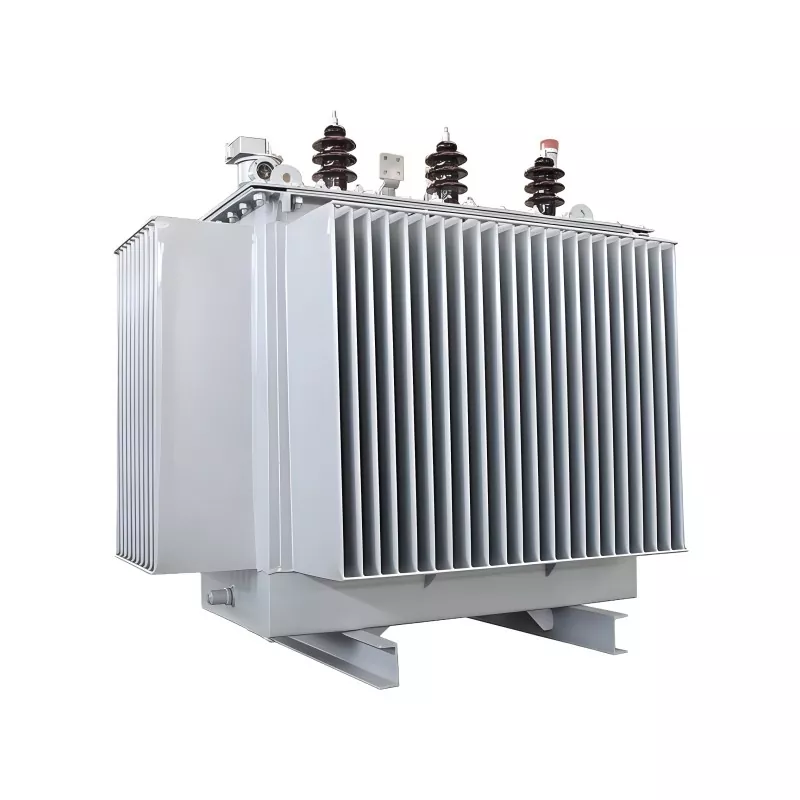

ترانسفورماتور 500KVA 10KV روغن غوطه ور

این ترانسفورماتور غوطه ور روغنی 500KVA 10KV که توسط کارخانه چینی Guangbian ساخته شده است، یک ترانسفورماتور قدرت بسیار کارآمد و کم مصرف است. این دارای یک ساختار کاملا مهر و موم شده است و در درجه اول در سیستم های توزیع برق 10 کیلوولت مستقر می شود.

ظرفیت: 500KVA
ولتاژ ورودی: 10 کیلو ولت
ولتاژ خروجی: 0.4 کیلو ولت
فرکانس: 50/60 هرتز
اتصال: Dyn11
فاز: سه
روش خنک کننده: ONAN
مواد سیم پیچ: آلومینیوم / مس
ولتاژ امپدانس: 4%
بدون بار: ≤960W
بار: ≤ 5150 وات

ارسال استعلام

توضیحات محصول

این ترانسفورماتور غوطه ور روغنی 500KVA 10KV که با طراحی سری GUANGBIAN ساخته شده است، به طور گسترده در مناطق مسکونی وسیع استفاده می شود. این می تواند برق پایدار را برای صدها خانوار فراهم کند و توان خروجی کارآمد را حفظ کند. ساختار هسته ما می تواند به طور قابل توجهی نویز را در طول عملیات ترانسفورماتور کاهش دهد. حتی ساکنانی که در نزدیکی ترانسفورماتور زندگی می کنند تحت تأثیر قرار نخواهند گرفت.

علاوه بر این، ترانسفورماتور غوطه‌ور در روغن 500KVA 10KV ساختار هسته برتر و مواد هسته با کیفیت بالا، و همچنین عملکرد عالی از دست دادن بدون بار و از دست دادن بار، ترانسفورماتور 500KVA را قادر می‌سازد تا هزینه‌های انرژی الکتریکی زیادی را در یک دوره طولانی کار صرفه‌جویی کند و به طور غیرمستقیم هزینه‌های مصرف برق محلی را کاهش دهد. علاوه بر این، طراحی کاملاً مهر و موم شده ما می تواند به طور مؤثری با برخی از محیط های با سطوح بالای شن، گرد و غبار و سایر ذرات سازگار شود.

مزایای کلیدی

1. قابلیت اطمینان بالا برای عملیات مداوم

طراحی شده برای توزیع مداوم برق 24/7

تحمل اضافه بار قوی تحت بارهای اوج کوتاه مدت

عملکرد پایدار در محیط های سخت (گرما، گرد و غبار، رطوبت)

2. عملکرد خنک کننده عالی

روغن ترانسفورماتور اتلاف گرمای کارآمد را فراهم می کند

گردش طبیعی روغن (خنک کننده ONAN) پایداری دما را تضمین می کند

از گرم شدن بیش از حد سیم پیچ ها تحت بار سنگین جلوگیری می کند

3. عمر طولانی

طراحی مخزن مهر و موم شده باعث کاهش نفوذ اکسیژن و رطوبت می شود

پیری عایق را کند می کند

طول عمر معمول: 20 تا 30 سال با نگهداری مناسب

4. راندمان انرژی بالا

تلفات کم بدون بار و بار (مخصوصا سری S11/S13)

بازده معمولاً به محدوده 98٪ - 99٪ می رسد

هزینه های عملیاتی برق درازمدت را کاهش می دهد

5. مقاومت قوی در برابر اتصال کوتاه

ساختار سیم پیچ تقویت شده

مقاومت مکانیکی بالا در شرایط خطا

مناسب برای محیط های شبکه ناپایدار

6. هزینه نگهداری کم

طراحی کاملاً مهر و موم شده یا از نوع محافظ

حداقل تعمیر و نگهداری معمول در مقایسه با ترانسفورماتورهای نوع خشک

سند فنی

نام پارامتر	مقدار پارامتر
ظرفیت رتبه بندی شده	500KVA
ولتاژ ورودی نامی ولتاژ بالا	10 کیلو ولت
ولتاژ خروجی نامی ولتاژ پایین	0.4 کیلو ولت
فرکانس رتبه بندی شده	50/60 هرتز
گروه اتصال	Dyn11
تعداد فازها	سه فاز
مواد سیم پیچ	آلومینیوم/مس
ولتاژ امپدانس	4%±10%
روش خنک کننده	اونان
حداکثر دمای محیط	+40 درجه سانتیگراد
حداقل دمای محیط	-45 درجه سانتیگراد
از دست دادن بدون بار	≤960 وات
از دست دادن بار	≤5150 کیلو وات (در دمای 75 درجه سانتیگراد)
جریان بدون بار	≤2.0٪
کلاس حرارتی عایق	کلاس A (105 ℃)
ولتاژ تحمل فرکانس برق (1 دقیقه)	سمت ولتاژ بالا: 35 کیلو ولت؛ سمت ولتاژ پایین: 5 کیلو ولت
ولتاژ مقاومت در برابر ضربه رعد و برق	سمت ولتاژ بالا: 75 کیلو ولت (مقدار اوج)؛ سمت ولتاژ پایین: 10 کیلو ولت (مقدار اوج)

محیط عملیاتی

شرایط دما:

دمای محیط کارکرد طولانی مدت: -25 ℃ ~ +45 ℃.

حداکثر دمای محیط عملیاتی: بیش از 50 درجه سانتیگراد نباشد.

دمای ذخیره سازی و حمل و نقل:

-40℃ ~ +60℃.

شرایط رطوبت:

رطوبت نسبی: ≤95٪ در 25 درجه سانتیگراد

ارتفاع مورد نیاز:

دامنه سازگاری با ارتفاع: ≤1000 متر

مقایسه صنعت (ترانسفورماتور 500KVA 10KV)

روغن غوطه ور در مقابل ترانسفورماتور نوع خشک

ویژگی	ترانسفورماتور غوطه ور در روغن	ترانسفورماتور نوع خشک
روش خنک کننده	خنک کننده روغن (با راندمان بالا)	خنک کننده هوا
ظرفیت اضافه بار	قوی	متوسط
هزینه	پایین تر	بالاتر
تعمیر و نگهداری	کم	خیلی کم
نصب و راه اندازی	ترجیحا فضای باز	فضای داخلی ترجیح داده می شود
طول عمر	20-30 سال	15-25 سال
برنامه	صنعت، شبکه، فضای باز	ساختمان ها، بیمارستان ها

برای یک سیستم توزیع صنعتی 500KVA 10KV یا در فضای باز، ترانسفورماتورهای غوطه ور در روغن عموما مقرون به صرفه تر و قوی تر هستند.

مقایسه با سایر ظرفیت ها

ظرفیت	استفاده از مورد	خصوصیات
250KVA	تجاری کوچک	بار سبک، هزینه کمتر
500KVA	صنعتی متوسط	کارایی و هزینه متعادل
800KVA	کارخانه های بزرگ	پایداری بار بیشتر
1000KVA+	پست های فرعی	کاربردهای شبکه سنگین

کارخانه ما

کارگاه ورق

کارگاه سیم پیچ فویل

کارگاه سیم پیچی

کارگاه کوره سیم پیچ

کارگاه مونتاژ ترانسفورماتور

کارگاه راه اندازی ترانسفورماتور

سوالات متداول

Q1: ظرفیت بار یک ترانسفورماتور غوطه ور روغنی 500KVA 10KV چقدر است؟

یک ترانسفورماتور 500KVA معمولاً حدود 400-450KW بار بسته به ضریب توان (0.8-0.9) پشتیبانی می کند.

Q2: چرا روغن غوطه ور را به جای نوع خشک انتخاب کنید؟

ترانسفورماتورهای روغنی پیشنهاد می کنند:

● قابلیت اضافه بار بالاتر

● عملکرد خنک کننده بهتر

● هزینه کمتر برای سیستم های با ظرفیت متوسط/بالا

● عمر عملیاتی طولانی تر در محیط های بیرونی

Q3: آیا برای نصب در فضای باز مناسب است؟

بله. ترانسفورماتورهای روغنی به طور خاص برای موارد زیر طراحی شده اند:

● پست های فضای باز

● حیاط های صنعتی

● شبکه های روستایی و تاسیساتی

Q4: چه تعمیر و نگهداری مورد نیاز است؟

● آزمایش دوره ای روغن (مقاومت دی الکتریک، میزان رطوبت)

● بازرسی بوش

● پایش دما

● چک نشت و آب بندی

Q5: علل شایع شکست چیست؟

● اضافه بار بیش از ظرفیت نامی

● تخریب یا نشت روغن

● اتصال زمین ضعیف یا برق گرفتگی

● پیری عایق در طول زمان
