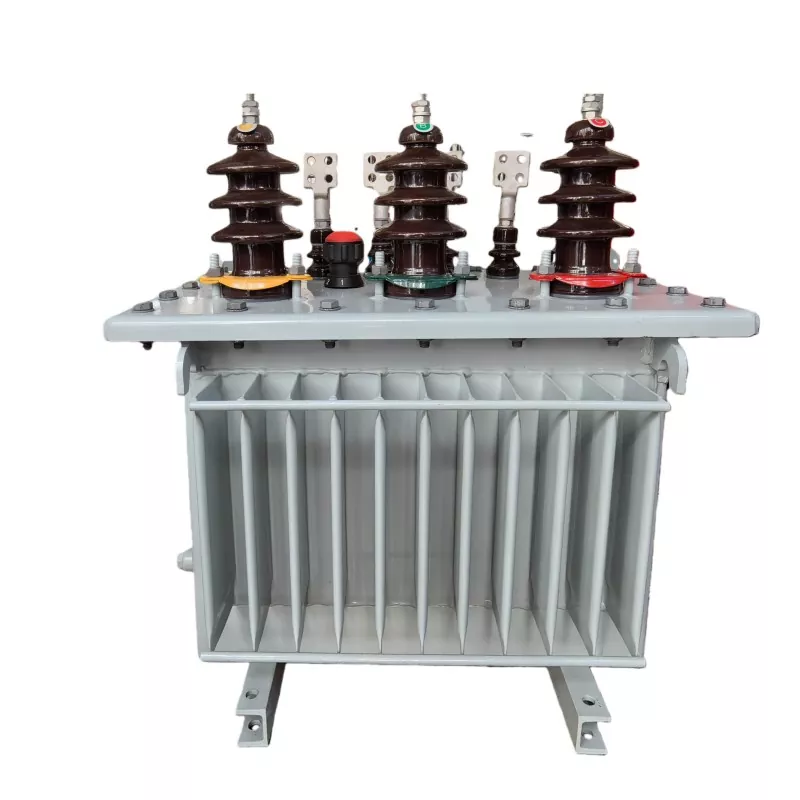

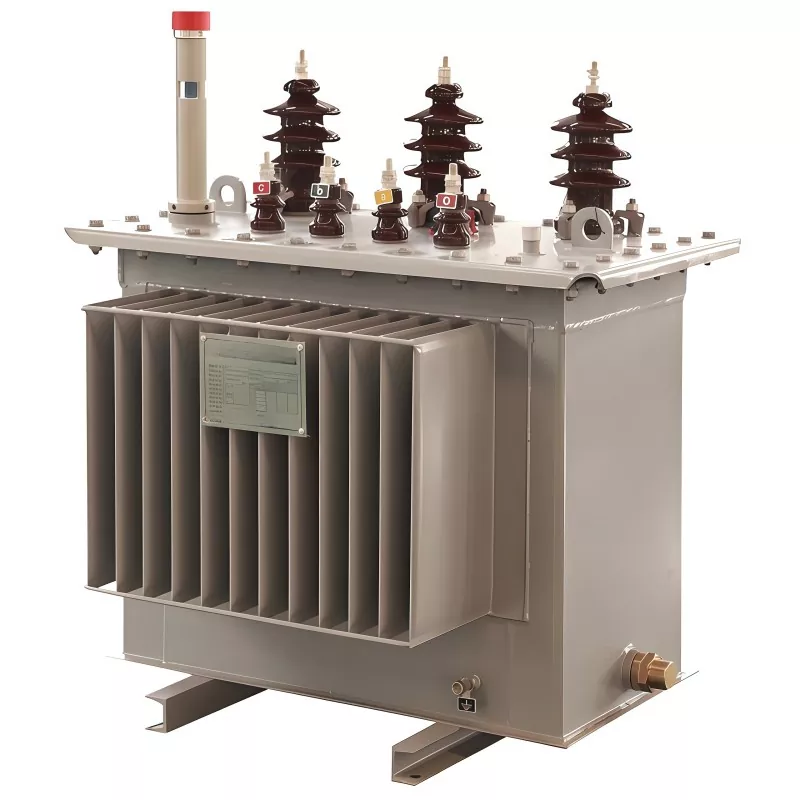

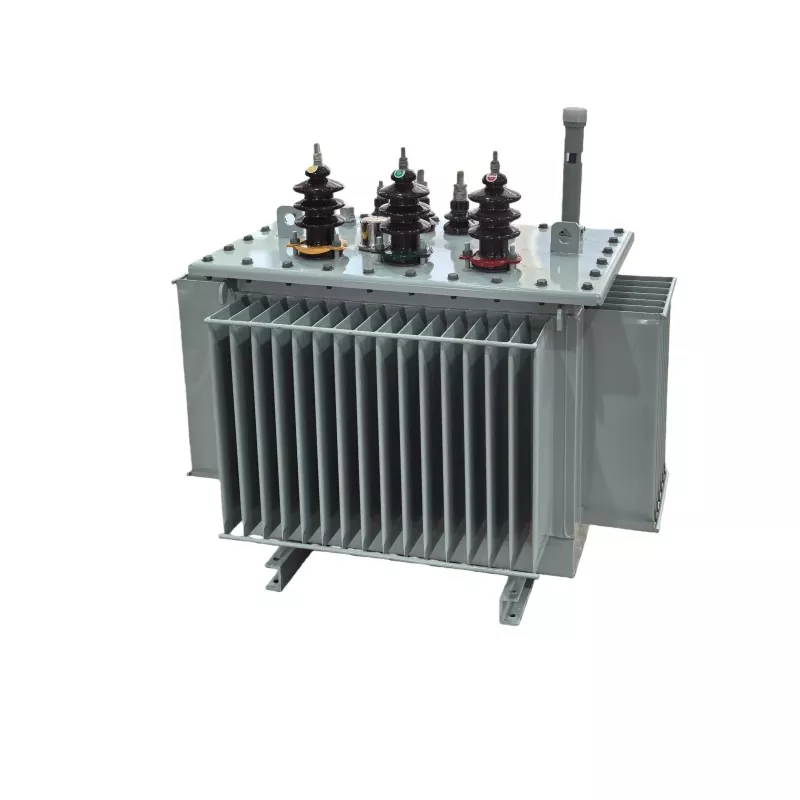

ترانسفورماتور غوطه ور در روغن 100KVA 11KV

ترانسفورماتور غوطه‌ور شده در روغن 100KVA 11KV یک ترانسفورماتور توزیع ولتاژ متوسط ​​است که برای کاهش ولتاژ اولیه 11 کیلو ولت به سطوح ولتاژ پایین (معمولاً 400 ولت / 415 ولت / 0.4 کیلو ولت) برای سیستم‌های توزیع برق صنعتی، تجاری و شهری طراحی شده است.

از روغن عایق معدنی به عنوان یک محیط خنک کننده و عایق استفاده می کند و عملکرد حرارتی پایدار و استحکام دی الکتریک بالا را تحت شرایط بار مداوم تضمین می کند.

پرونده کاربردی

ترانسفورماتور غوطه ور روغنی 100KVA 11KV تولید شده توسط GUANGBIAN اخیراً توسط یک مشتری آفریقایی برای جایگزینی ترانسفورماتور خرابی که دچار آسیب اتصال کوتاه در یک سیستم توزیع برق محلی شده بود، مستقر شد.

در این پروژه ترانسفورماتور اصلی از سیم پیچ های آلومینیومی استفاده می کرد که به دلایل صرفه جویی در هزینه انتخاب شدند. با این حال، به دلیل شرایط ناپایدار شبکه و نوسانات مکرر ولتاژ در سمت کاربر، ترانسفورماتور بارها و بارها در معرض اضافه بار و استرس اتصال کوتاه قرار گرفت که منجر به گرمایش بیش از حد و در نهایت خرابی سیم پیچ شد.

سیم پیچ های مس در مقابل آلومینیوم برای ترانسفورماتور 100KVA

برای ترانسفورماتور توزیع 100KVA، GUANGBIAN هر دو را ارائه می دهد:

● گزینه سیم پیچ مسی

● گزینه سیم پیچ آلومینیومی

در حالی که سیم پیچ های آلومینیومی هزینه اولیه کمتری را ارائه می دهند، استقامت حرارتی و استحکام مکانیکی آنها در مقایسه با سیم پیچ های مسی نسبتاً کمتر است.

در محیط های قدرت ناپایدار - مانند:

● نوسانات مکرر ولتاژ

● شرایط جریان هجومی زیاد

● رویدادهای مکرر اتصال کوتاه

سیم پیچ های آلومینیومی بیشتر در معرض موارد زیر هستند:

● گرم شدن بیش از حد در شرایط اضافه بار

● تخریب عایق

● کاهش طول عمر در برنامه های شبکه خشن

در نظر گرفتن هزینه در مقابل قابلیت اطمینان

اگرچه ترانسفورماتورهای سیم پیچ آلومینیومی هزینه خرید اولیه کمتری دارند، اما کاربردهای واقعی نشان می دهد که در محیط های شبکه ناپایدار، هزینه کل چرخه عمر ممکن است به دلیل موارد زیر افزایش یابد:

● الزامات نگهداری

● شکست های غیرمنتظره

● هزینه های تعویض

بنابراین، انتخاب مواد باید بر اساس شرایط عملیاتی واقعی و نه قیمت اولیه به تنهایی، به منظور اطمینان از پایداری بلند مدت سیستم و کاهش زمان توقف برنامه ریزی نشده باشد.

سند فنی

محیط عملیاتی

شرایط دما:

دمای محیط کارکرد طولانی مدت: -25 ℃ ~ +45 ℃.

حداکثر دمای محیط عملیاتی: بیش از 50 درجه سانتیگراد نباشد.

دمای ذخیره سازی و حمل و نقل:

-40℃ ~ +60℃.

شرایط رطوبت:

رطوبت نسبی: ≤95٪ در 25 درجه سانتیگراد

ارتفاع مورد نیاز:

دامنه سازگاری با ارتفاع: ≤1000 متر

موقعیت یابی فنی در مقابل رقبا

ترانسفورماتور غوطه ور در روغن در مقابل ترانسفورماتور نوع خشک

ترانسفورماتورهای غوطه ور در روغن بیشتر برای کاربردهای سنگین، فضای باز و عمر طولانی مناسب هستند.

در مقایسه با استانداردهای پایین تر (روند سری S9 / S11 / S13)

● S9: تلفات بیشتر، استاندارد کارایی قدیمی

● S11: کارایی مدرن پایه

● S13: طراحی کم ضرر و با راندمان بالا (ترجیحاً در بازارهای صادراتی)

یک ترانسفورماتور 100KVA طراحی شده با فناوری هسته S13 می تواند تلفات بدون بار را 15 تا 30 درصد در مقایسه با S11 کاهش دهد و ROI را در طول عملیات طولانی مدت بهبود بخشد.

موقعیت یابی رقیب در سطح بازار

در مقایسه با تولید کنندگان ژنریک:

● کنترل تلفات بهتر (بدون بار + بهینه سازی تلفات بار)

● قابلیت مقاومت در برابر اتصال کوتاه قوی تر

● بهبود فن آوری آب بندی (جلوگیری از نشت روغن)

● اسناد انطباق بهتر برای بازارهای صادراتی

کارخانه ما

کارگاه ورق

کارگاه سیم پیچ فویل

کارگاه سیم پیچی

کارگاه کوره سیم پیچ

کارگاه مونتاژ ترانسفورماتور

کارگاه راه اندازی ترانسفورماتور

سوالات متداول

Q1: طول عمر ترانسفورماتور غوطه ور در روغن 100KVA چقدر است؟

معمولاً 20 تا 30 سال، بسته به شرایط بار، نگهداری و محیط نصب.

Q2: آیا می توان از آن در فضای باز استفاده کرد؟

بله. ترانسفورماتورهای غوطه ور در روغن به طور خاص برای پست های فضای باز و محیط های سخت طراحی شده اند.

Q3: چه تعمیر و نگهداری مورد نیاز است؟

● بازرسی منظم سطح روغن

● آزمایش دوره ای دی الکتریک روغن

● بوش و محکم شدن اتصال

● پایش دما

فواصل تعمیر و نگهداری معمولاً بیشتر از ترانسفورماتورهای نوع خشک است.

Q4: تفاوت بین ترانسفورماتورهای 11KV و 10KV چیست؟

11KV یک سطح ولتاژ سیستم بالاتر است که معمولا در شبکه های توزیع بین المللی استفاده می شود. اصول عملکرد مشابه باقی می ماند، اما الزامات عایق سخت تر است.

Q5: آیا برای پروژه های انرژی تجدید پذیر مناسب است؟

بله. به دلیل پایداری و تحمل اضافه بار به طور گسترده در سیستم های توزیع بادی و خورشیدی استفاده می شود.
