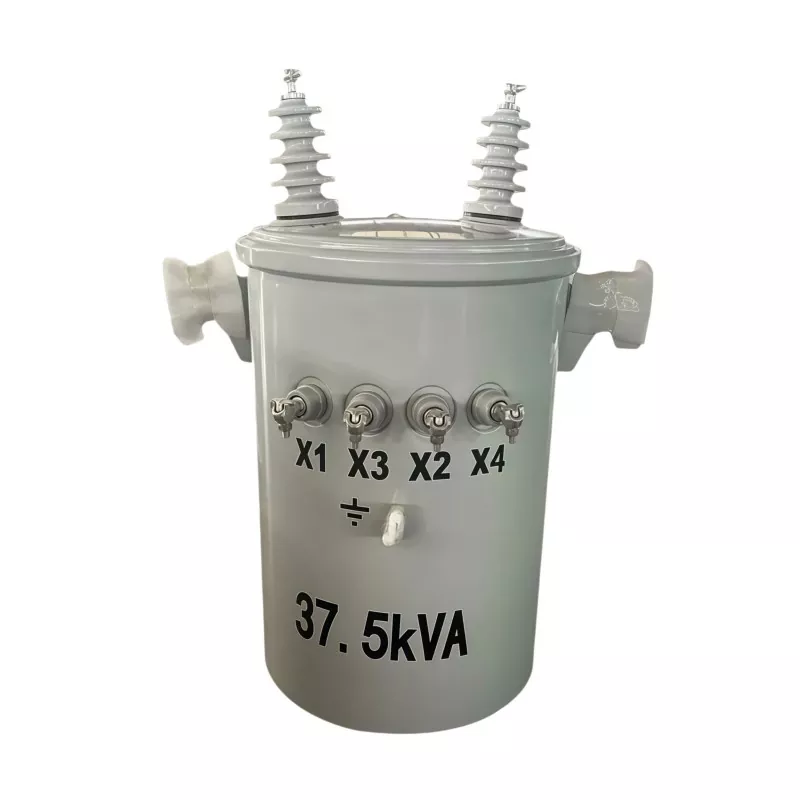

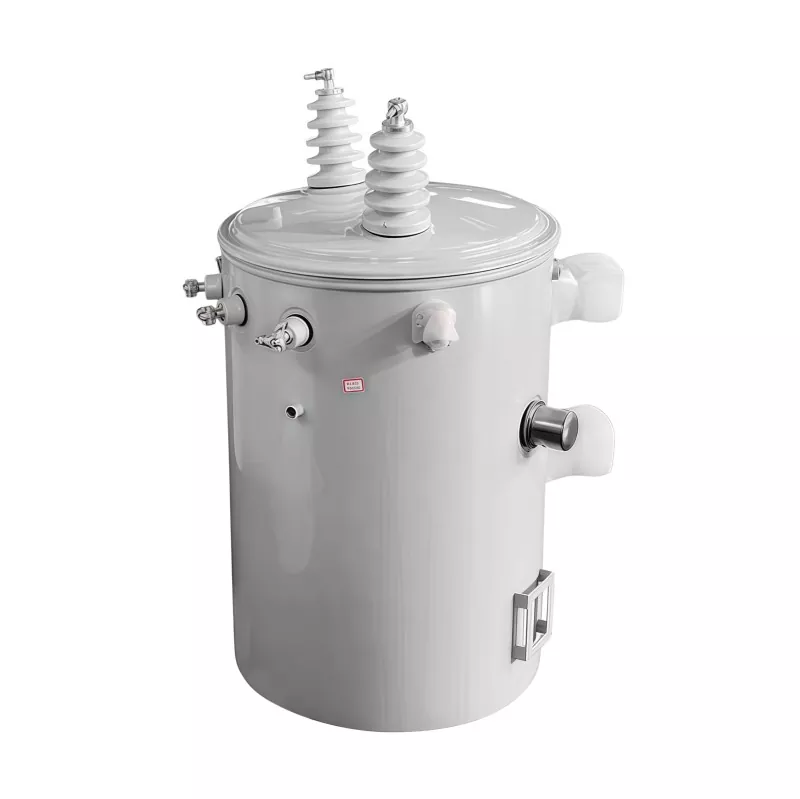

ترانسفورماتور 37.5KVA روی قطب

ترانسفورماتور پایه 37.5KVA یک ترانسفورماتور توزیع الکتریکی است که بر روی تیرهای برق نصب شده است تا برق ولتاژ متوسط ​​از خطوط برق را به ولتاژ قابل استفاده کمتر برای مصارف برق مسکونی، تجاری، کشاورزی و صنعتی سبک کاهش دهد. با ظرفیت نامی 37.5 کیلوولت آمپر (KVA)، معمولاً در سیستم های توزیع برق سربار برای تامین برق پایدار، کارآمد و قابل اطمینان در مناطق شهری و روستایی استفاده می شود. طراحی فشرده روی قطب آن به صرفه جویی در فضای زمین کمک می کند، نصب را ساده می کند و از شبکه های توزیع برق مقرون به صرفه پشتیبانی می کند.

اصل کار

یک ترانسفورماتور روی قطب بر اساس اصل القای الکترومغناطیسی کار می کند.

ورودی ولتاژ بالا

برق فشار متوسط ​​یا بالا از طریق خطوط توزیع هوایی به سیم پیچ اولیه تامین می شود.

تولید میدان مغناطیسی

هنگامی که جریان متناوب از سیم پیچ اولیه عبور می کند، یک میدان مغناطیسی متغیر در هسته ترانسفورماتور ایجاد می کند.

تبدیل ولتاژ

این میدان مغناطیسی باعث القای ولتاژ در سیم پیچ ثانویه می شود. بر اساس نسبت چرخش بین سیم پیچ ها، ولتاژ به سطح قابل استفاده پایین تری کاهش می یابد.

تامین خروجی پایدار

سپس برق ولتاژ پایین تبدیل شده با عملکرد پایدار به کاربران مسکونی، تجاری یا صنعتی تحویل داده می شود.

برنامه های کاربردی

یک ترانسفورماتور 37.5KVA روی قطب برای سیستم های توزیع بار کم تا متوسط ​​طراحی شده است که به طور موثر برق ولتاژ متوسط ​​را به ولتاژ پایین قابل استفاده برای کاربران نهایی کاهش می دهد. این به طور گسترده در حالات زیر استفاده می شود:

توزیع برق مسکونی

ایده آل برای محله های مسکونی، خانه های روستایی و جوامع کوچک، تامین برق پایدار برای روشنایی، لوازم خانگی و مصرف برق روزانه.

پروژه های برق رسانی روستایی

به دلیل نصب ساده و نیازهای کم تعمیر و نگهداری، معمولاً در سیستم های برق رسانی شبکه روستایی و مناطق راه دور استفاده می شود.

سیستم های برق کشاورزی

مناسب برای مزارع، سیستم های آبیاری، تاسیسات دامداری و گلخانه ها، تغذیه پمپ آب، موتور و ماشین آلات کشاورزی.

تاسیسات تجاری کوچک

به طور گسترده در دفاتر کوچک، فروشگاه های خرده فروشی، پمپ بنزین ها، کارگاه ها و تاسیسات ذخیره سازی برای تامین برق تجاری پایدار استفاده می شود.

کاربردهای صنعتی سبک

در کارخانه‌های کوچک، کارگاه‌های پردازش و تأسیسات نگهداری با تقاضای برق متوسط ​​استفاده می‌شود.

پروژه های تامین برق موقت

رایج در سایت های ساخت و ساز و پروژه های مهندسی موقت در فضای باز که به توزیع برق قابل انعطاف و قابل اعتماد نیاز دارند.

بیایید نحوه ساخت GUANGBIAN را بررسی کنیم.

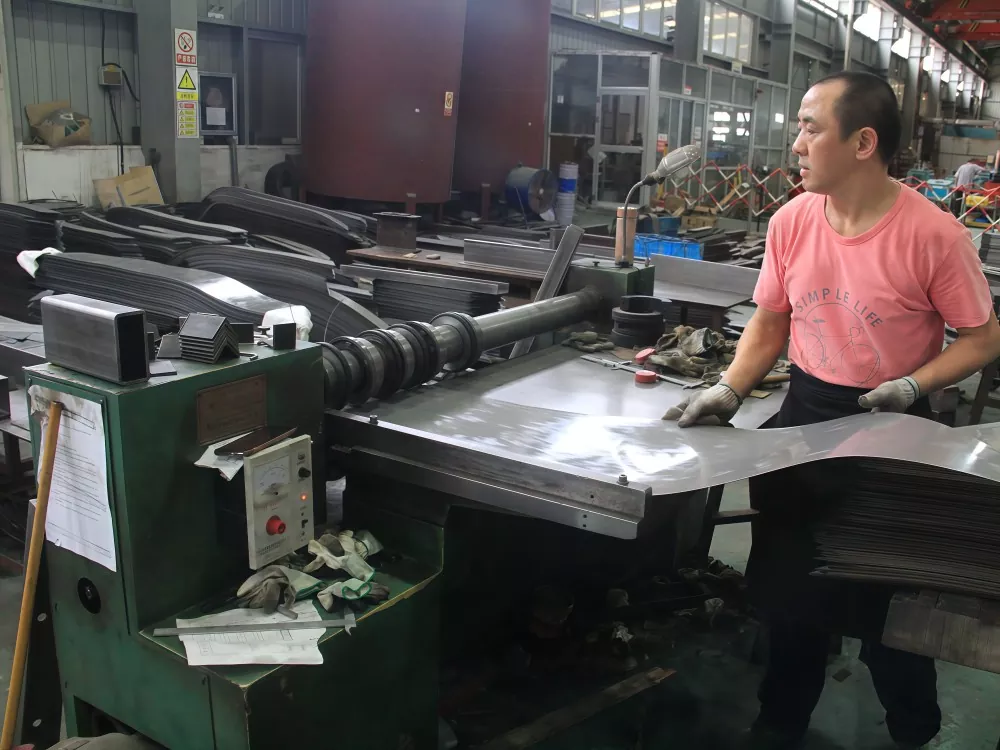

مرحله 1: ساخت هسته

هسته با فولاد سیلیکونی دانه گرا شروع می شود. خواص مغناطیسی عالی، اما شکننده است—شما نمی توانید آن را مانند فولاد معمولی مهر و موم کنید.

ورق ها را به ابعاد مشخص برش می دهیم، سپس آنها را لایه به لایه روی تجهیزات تخصصی قرار می دهیم. اتصالات هر لایه نسبت به زیر منحرف می شود که شکاف های هوا را در مسیر مغناطیسی به حداقل می رساند. هنگامی که به ضخامت هدف رسیدیم، کل پشته محکم بسته می شود و با خلاء آغشته می شود تا همه چیز در جای خود قفل شود.

فرآیند ساخت ترانسفورماتور به این مرحله بستگی دارد. ضریب پشته، مسطح بودن سطح، فشار گیره - هر یک از این موارد را فراموش نکنید، و تلفات بدون بار بیش از مشخصات انجام می شود.

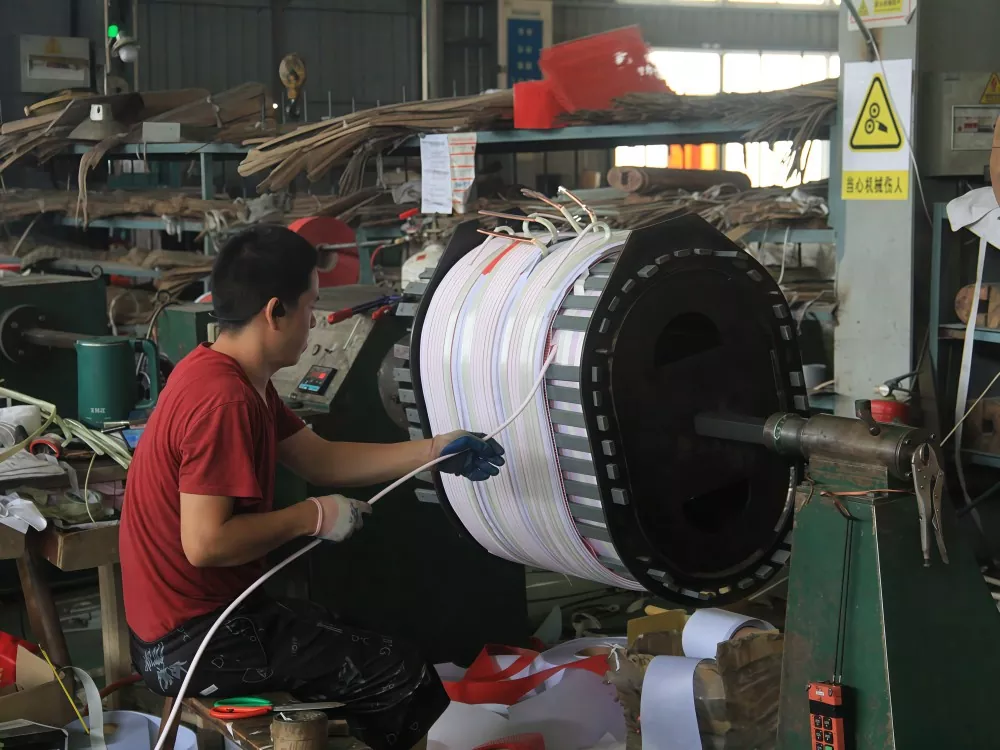

مرحله 2: سیم پیچ

اینجاست که بحرانی می شود. مغازه پیچ در پیچ در دما و رطوبت کنترل شده کار می کند. اپراتورها در کنار ماشین های سیم پیچی می نشینند و سیم مسی را به سیم پیچ می خورند، به نوبه خود می چرخند و آن را یکنواخت و محکم نگه می دارند.

ترانسفورماتور 37.5 kva قطبی GUANGBIAN از سیم پیچ مسی خالص استفاده می کند - نه آلومینیوم. ما اینها را در تاسیسات خود در چین تولید می کنیم و هر جزئیات مهم است: سیم سنج، تعداد چرخش، الگوی لایه بندی. باد خیلی سست، سیم پیچ فاقد استحکام مکانیکی است. باد خیلی سفت، عایق را خرد می کنید.

پس از زخم شدن، سیم پیچ از طریق خلاء آغشته می شود. لاک عایق به هر شکافی نفوذ می کند، پیچ ها را در جای خود قفل می کند و به سیم پیچ هم استحکام دی الکتریک و هم اتلاف گرما را بهتر می دهد.

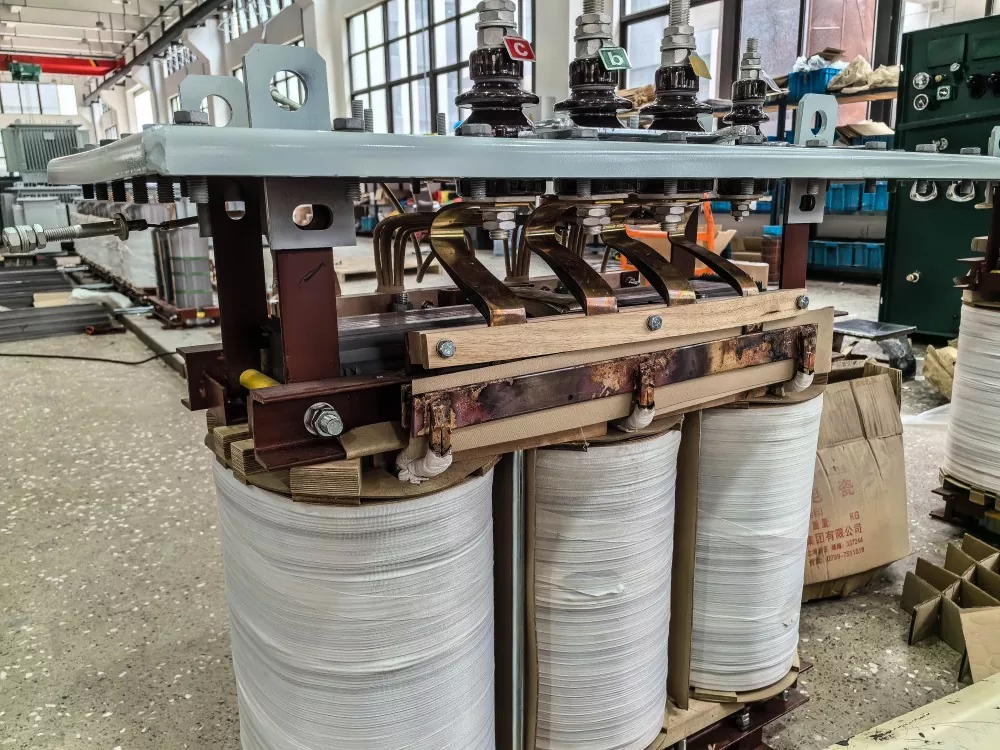

مرحله 3: مونتاژ هسته و سیم پیچ

سیم پیچ های زخم روی پاهای اصلی می لغزند. اسپیسرهای عایق وارد می شوند، سرنخ ها به هم متصل می شوند و کل قسمت فعال شکل می گیرد. فاصله‌های بین سیم‌پیچ‌ها باید مطابق با استاندارد باشد—بدون میان‌بر در اینجا.

پس از مونتاژ، قطعه فعال بلافاصله آزمایش کارخانه ترانسفورماتور را انجام می دهد: تست ولتاژ مقاومت و اندازه گیری مقاومت DC. هر چیزی که خاموش باشد، حتی اندکی، در این مرحله گرفتار می شود.

مرحله 4: مونتاژ مخزن

قسمت فعال بازرسی می گذرد؟ داخل مخزن پایین می آید. مخزن پوسته ترانسفورماتور است که با روغن عایق پر شده است که وظیفه مضاعف دارد: سد دی الکتریک و خنک کننده.

ما در GUANGBIAN از روغن عایق معدنی با عیار بالا استفاده می کنیم. قبل از اینکه وارد شود آبگیری و گاز زدایی می شود. مخزن به خودی خود جوش داده شده است و هر درز جوش مورد بررسی اشعه ایکس قرار می گیرد. نشتی مجاز نیست

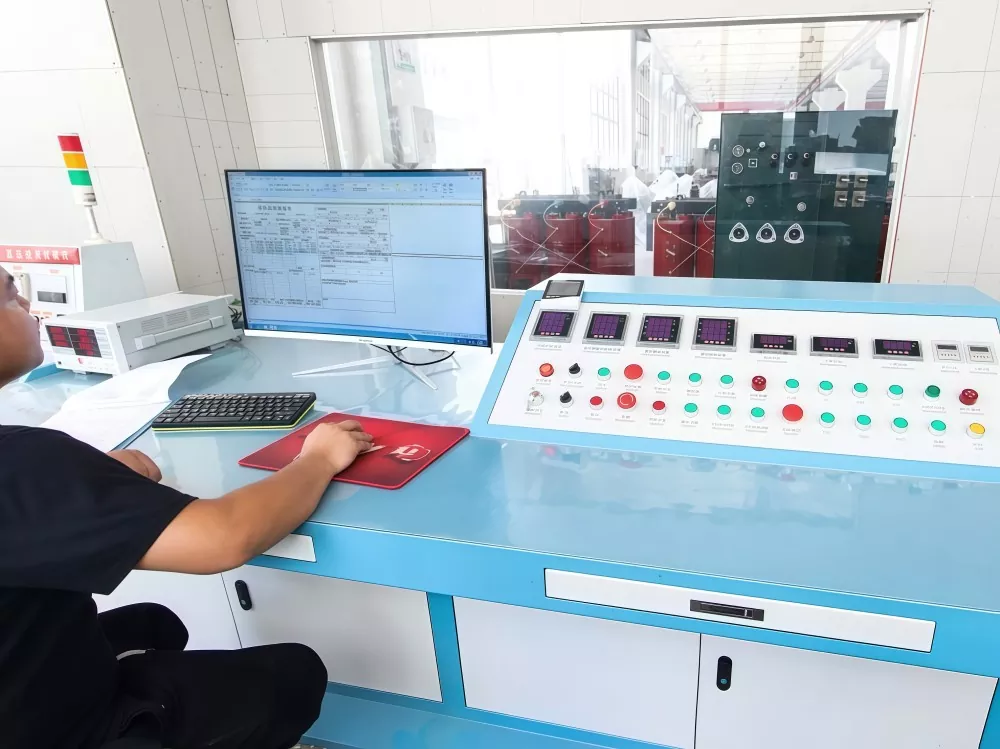

مرحله 5: تست نهایی

قبل از اینکه هر واحدی از کارخانه خارج شود، یک روال آزمایش کامل را انجام می دهد:

تست بی باری: ما آن را بدون هیچ چیز متصل به سمت ثانویه روشن می کنیم. خوانش جریان و ضرر به ما می گوید که آیا هسته رفتار می کند یا خیر. در یک ترانسفورماتور 37.5 kva که روی قطب نصب شده است، تلفات بدون بار باید ≤113W یا کمتر باشد.

تست بارگذاری: بار کامل امتیازی را روی آن قرار دهید و اعداد را تماشا کنید. تلفات بار در ≤413 وات باقی می ماند و افزایش دما از 65 درجه سانتی گراد فراتر نمی رود.

تحمل تست ولتاژ: 21 کیلو ولت در فرکانس برق روی سیم پیچ HV برای یک دقیقه کامل. 10 کیلو ولت در سمت LV. اگر عایق نگه داشته شود، ادامه می دهیم.

تست ولتاژ ضربه ای: یک سنبله 60 کیلوولت به اولیه و 30 کیلو ولت به ثانویه برخورد می کند. این به شما می گوید که آیا ترانسفورماتور سیم پیچ مسی می تواند یک رعد و برق واقعی را مدیریت کند یا خیر.

تست روغن عایق: ولتاژ شکست، رطوبت، ضریب اتلاف - هر کدام باید بگذرند.

هر تست روشن است؟ سپس - و تنها پس از آن - برچسب کارخانه را به دست می آورد.

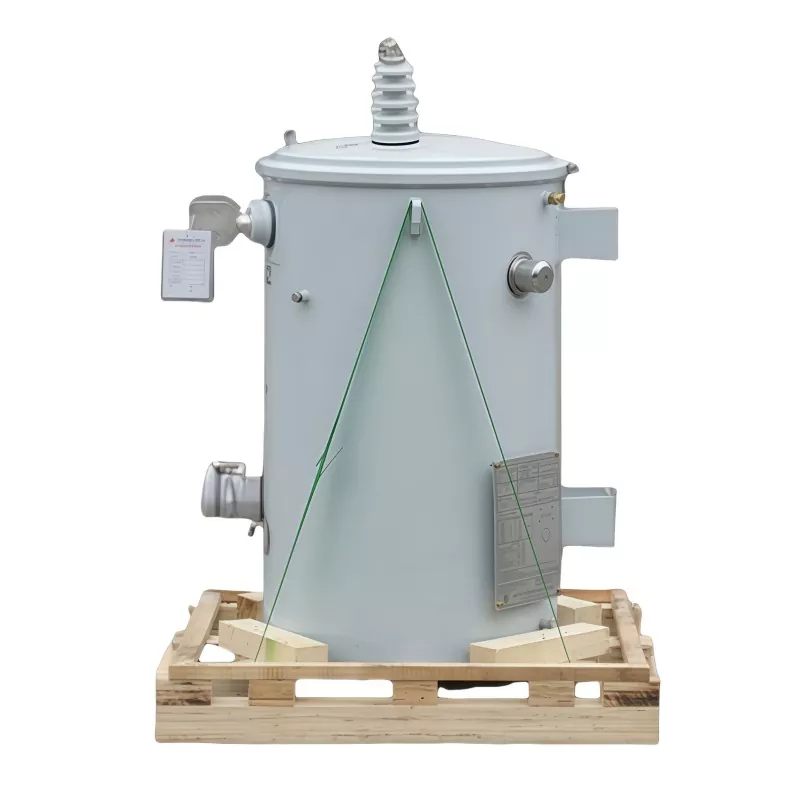

مرحله 6: بسته بندی و حمل و نقل

تمام تست ها را گذرانده اید؟ ترانسفورماتور یک پوشش ضد رطوبت دریافت می کند، روی یک پالت چوبی بسته می شود و برای حمل و نقل آماده می شود. هر واحد GUANGBIAN یک شماره سریال منحصر به فرد دارد که روی پلاک نام و پایه قابل مشاهده است. این عدد را ردیابی کنید، و تاریخ تولید، سوابق آزمایش، حتی دسته ای از مواد خام را پیدا خواهید کرد.

در حال حاضر شما عکس را دریافت کرده اید. یک ترانسفورماتور 37.5KVA روی قطب فقط فلز و سیم نیست که در کنار هم قرار گرفته باشند. فرآیند تولید ترانسفورماتور شامل مهارت واقعی و افراد واقعی است که در هر مرحله به آنها توجه می کنند. قیمت مهم است، اما قابلیت تولید و کنترل کیفیت اهمیت بیشتری دارد.

چرا از ترانسفورماتور پایه دار استفاده کنیم؟

در مقایسه با ترانسفورماتورهای زمینی، ترانسفورماتورهای پایه دار چندین مزیت قابل توجه دارند:

نصب صرفه جویی در فضا

نصب شده بر روی تیرهای برق، بدون نیاز به فضای زمین یا اتاق ترانسفورماتور اختصاصی.

هزینه زیرساخت کمتر

با اجتناب از نیاز به فونداسیون، محوطه یا کارهای عمرانی اضافی، هزینه های ساخت و ساز را کاهش می دهد.

کارآمد برای توزیع روستایی

بسیار مناسب برای مناطق روستایی و دورافتاده که معمولاً از شبکه های توزیع سربار استفاده می شود.

دسترسی آسان به تعمیر و نگهداری

در ارتفاع مناسب برای بازرسی، تعمیر و نگهداری و جایگزینی نصب شده و زمان خرابی را کاهش می دهد.

ایمنی پیشرفته

نصب بالا خطرات تماس تصادفی، خرابکاری و آسیب های محیطی را کاهش می دهد.

عملکرد قابل اعتماد در فضای باز

طراحی شده با ویژگی های مقاوم در برابر آب و هوا و مقاوم در برابر خوردگی برای عملکرد طولانی مدت در فضای باز.

ایده آل برای شبکه های برق سربار

به طور گسترده در سیستم های توزیع سربار به عنوان یک راه حل برق مقرون به صرفه و کارآمد استفاده می شود.

می خواهید آن را برای خودتان ببینید؟ GUANGBIAN در کارخانه ما در چین تولید می کند و ما از بازدید از کارخانه استقبال می کنیم. برای برنامه ریزی یک تور تماس بگیرید.
