ترانسفورماتور ایزولاسیون نوع خشک 150KVA

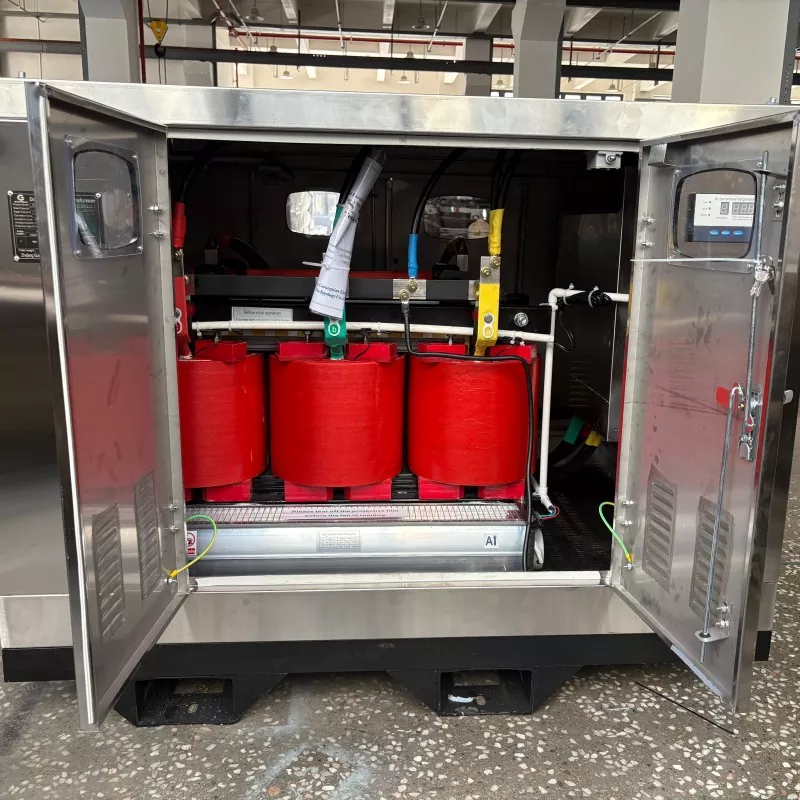

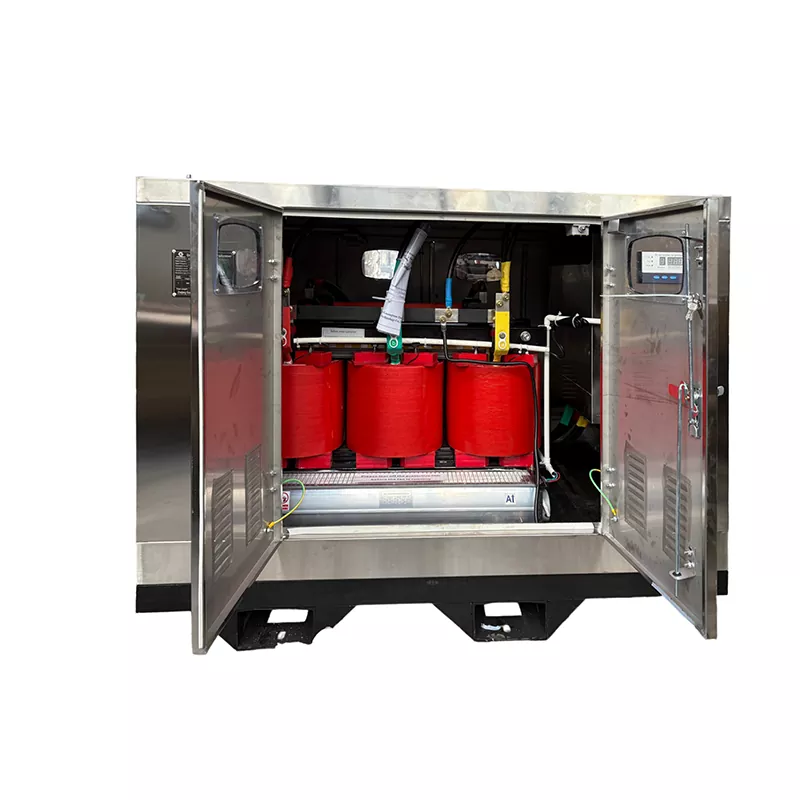

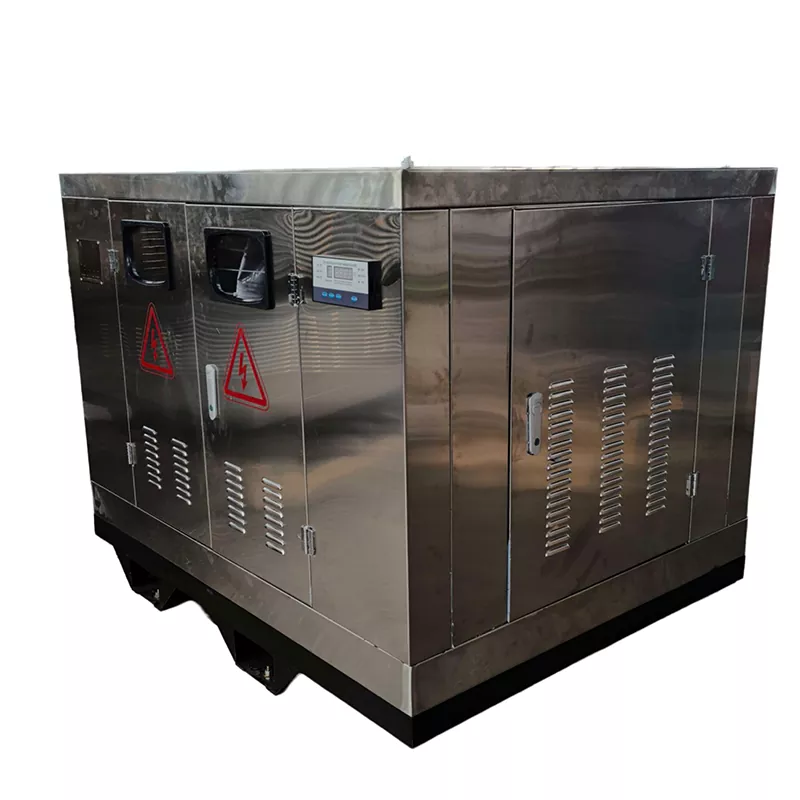

GUANGBIAN این ترانسفورماتور جداسازی نوع خشک 150KVA را برای کاربردهایی که نیاز به ایزولاسیون الکتریکی و توزیع ولتاژ پایین دارند تولید می کند. واحد نشان داده شده در اینجا برای یک پروژه ساختمانی در عربستان سعودی ساخته شده است و با یک محفظه از جنس استنلس استیل، حفاظت IP43، سیم پیچی کامل مسی، اتصال Delta-Star (Δ-Y)، خنک کننده خودکار فن، و دو MCCB اضافی پیکربندی شده است.

سمت ولتاژ پایین برق سه فاز 400 ولت و تک فاز 230 ولت را تامین می کند. این اجازه می دهد تا تجهیزات ساختمانی سه فاز و بارهای کمکی تک فاز از همان ترانسفورماتور، مشروط به محاسبه بار سایت و طراحی توزیع برق، تامین شوند.

پیکربندی برای بارهای 400 ولت و 230 ولت

منبع تغذیه سه فاز 400 ولت را می توان برای تجهیزاتی مانند جرثقیل، میکسر بتن، دستگاه جوش، پمپ و سایر ماشین آلات سه فاز استفاده کرد. منبع تغذیه 230 ولت برای روشنایی، تجهیزات اداری، ابزارهای قابل حمل، واحدهای تهویه مطبوع و سایر بارهای تک فاز مناسب است.

برای یک سایت ساخت و ساز، استفاده از یک ترانسفورماتور برای هر دو نوع بار می تواند آرایش توزیع را ساده کند. با این حال، امتیاز 150 کیلو ولت آمپر به این معنا نیست که هر بار متصل می تواند به طور همزمان با قدرت کامل پلاک کار کند. انتخاب ترانسفورماتور باید حداکثر تقاضای سایت، جریان راه اندازی موتور، ضریب بار، ضریب توان و ترکیب مورد انتظار بارها را در نظر بگیرد.

ترانسفورماتور از سیم پیچ های کامل مسی استفاده می کند. مس مقاومت الکتریکی کمتری نسبت به آلومینیوم دارد، بنابراین تلفات هادی را می توان از طریق اندازه هادی و طراحی سیم پیچ مناسب کنترل کرد. برای نصب در آب و هوای گرم، مواد سیم پیچ تنها بخشی از طراحی حرارتی است. دمای محیط، سیستم عایق، تهویه، بارگذاری و روش خنک کننده نیز باید در نظر گرفته شود.

اتصال Delta-Star (Δ-Y) برای سیم پیچ های اولیه و ثانویه استفاده می شود. سمت ولتاژ پایین متصل به ستاره یک نقطه خنثی برای منبع تغذیه تک فاز 230 ولت فراهم می کند، در حالی که سیم پیچ دلتا مسیری را برای جریان های هارمونیک سه گانه برای گردش در سیم پیچ فراهم می کند. ترتیب زمین خنثی باید از طراحی الکتریکی پروژه و الزامات محلی قابل اجرا پیروی کند.

خنک کننده و محفظه

سنسورهای دما برای نظارت بر دمای سیم پیچ استفاده می شود. وقتی به دمای از پیش تعیین شده رسید، فن های خنک کننده خودکار شروع به افزایش اتلاف گرما می کنند. این برای تأسیساتی که در آن بار در حین کار تغییر می کند یا دمای محیط نسبتاً بالا است مفید است.

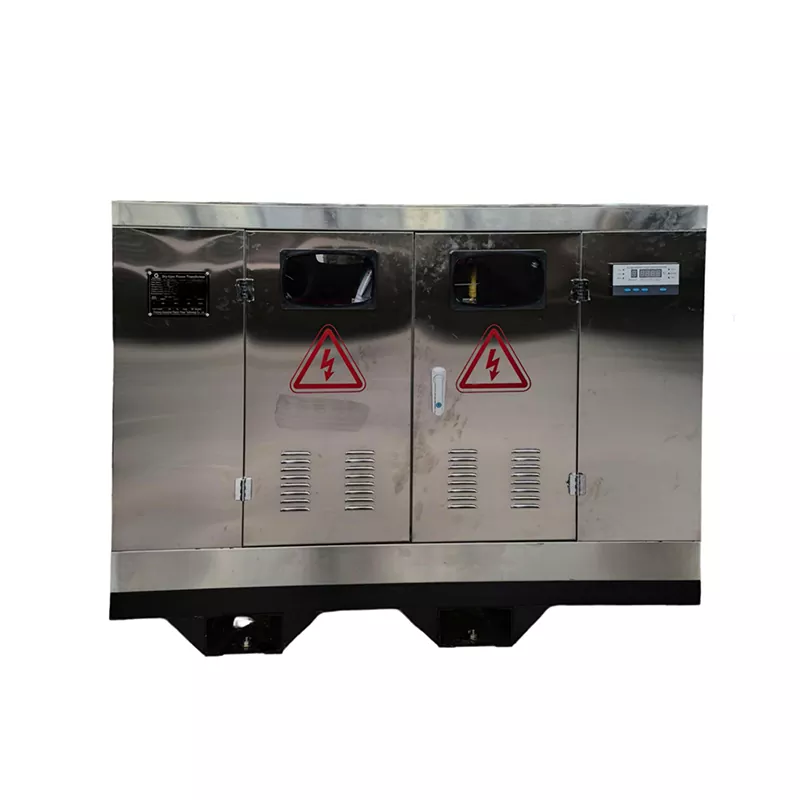

محفظه از فولاد ضد زنگ ساخته شده و دارای استاندارد IP43 است. طبق استاندارد IEC 60529، رقم اول IP43 نشان دهنده محافظت در برابر اجسام خارجی جامد بزرگتر از 1 میلی متر است، در حالی که رقم دوم نشان دهنده محافظت در برابر پاشش آب تحت شرایط مشخص شده برای IPX3 است. این رتبه از محیط نصب مورد نظر محافظت می کند اما نباید کاملاً ضد گرد و غبار یا ضد آب تفسیر شود.

برای سایت‌های ساخت‌وساز در فضای باز یا نیمه‌در معرض، نصب همچنان باید محافظت مناسبی در برابر باران شدید مستقیم، آب ایستاده، تجمع بیش از حد گرد و غبار و سایر شرایط خارج از سطح حفاظتی مشخص شده محفظه ایجاد کند.

جزئیات فنی و انتخاب پروژه

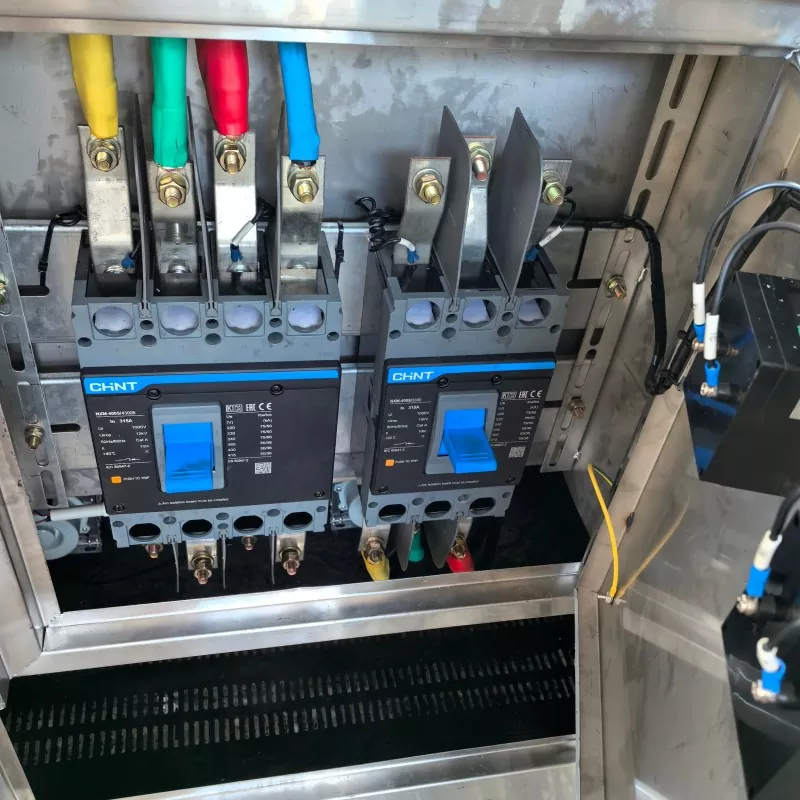

دو MCCB اضافی، حفاظت و جداسازی مدار پایین دست جداگانه را ارائه می دهند. رتبه بندی آنها باید با توجه به تجهیزات متصل، اندازه کابل، جریان مورد انتظار و الزامات هماهنگی حفاظت انتخاب شود. آنها به ویژه در مواردی مفید هستند که گروه های مختلفی از بارهای ساختمانی باید به ترانسفورماتور متصل شوند.

قبل از تولید، ولتاژ ورودی مورد نیاز، ولتاژ خروجی، فرکانس، پیکربندی فاز، نوع بار، دمای محیط، الزامات محفظه، ترتیب زمین و استاندارد الکتریکی قابل اجرا باید تایید شود. تجهیزات موتور محور نیز باید شناسایی شوند زیرا جریان راه اندازی می تواند بر اندازه ترانسفورماتور تأثیر بگذارد حتی زمانی که به نظر می رسد بار معمولی در حال اجرا در محدوده 150 کیلو ولت آمپر باشد.

ساخت، تست و سفارشی سازی

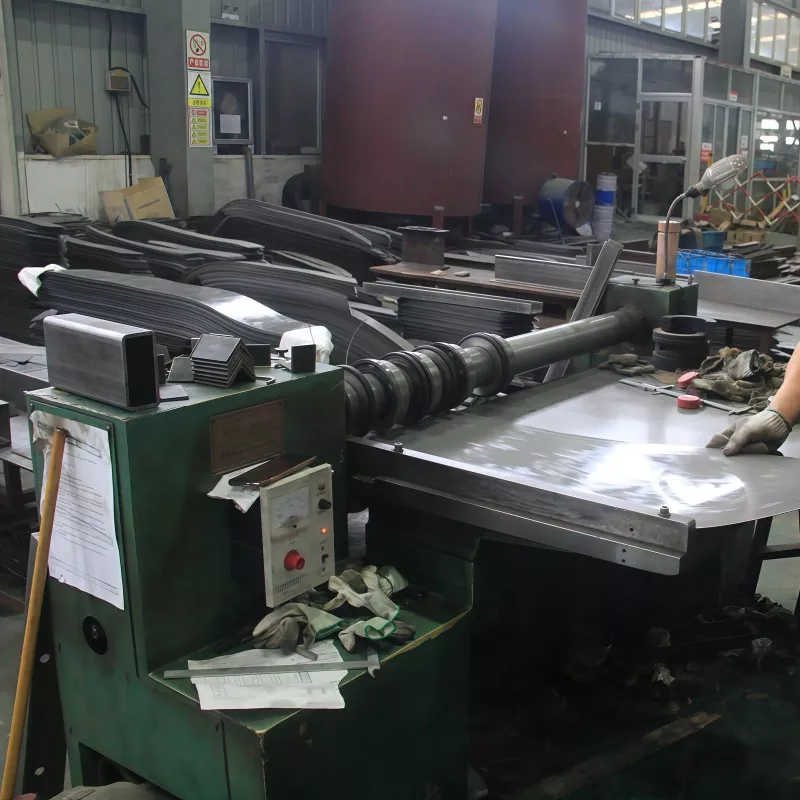

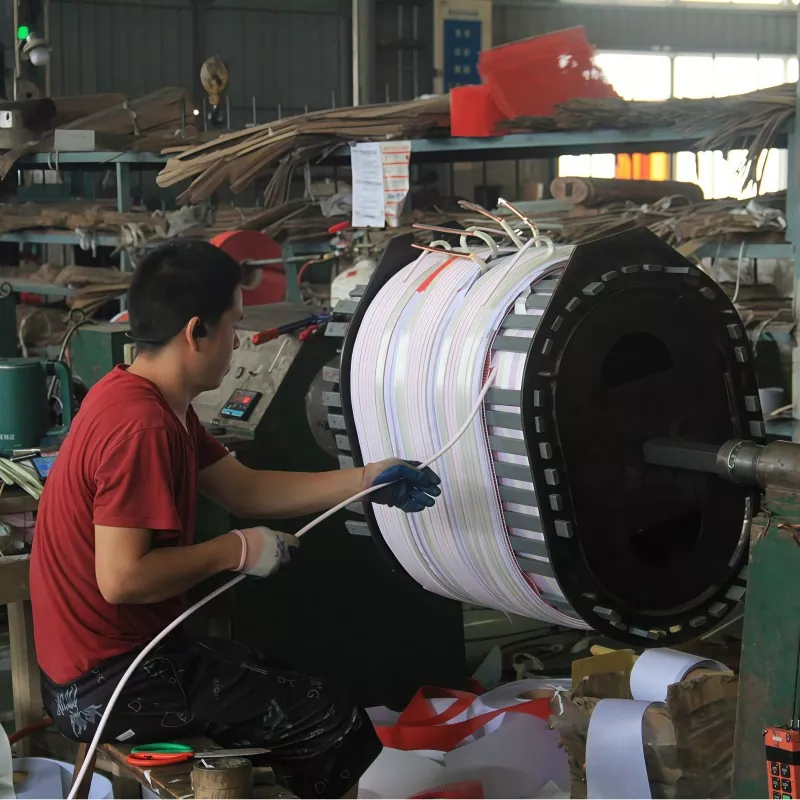

GUANGBIAN ترانسفورماتور ایزوله نوع خشک 150KVA را با توجه به مشخصات الکتریکی هر پروژه تولید می کند. برای این پیکربندی، نیازهای اصلی شامل ظرفیت 150 کیلوولت آمپر، توزیع ثانویه 400 ولت/230 ولت، سیم پیچی مسی، اتصال دلتا-ستار، محفظه IP43، خنک کننده خودکار فن و MCCB های اضافی است.

سایر مشخصات را می توان در صورت لزوم تغییر داد، از جمله ولتاژ ورودی و خروجی، فرکانس، آرایش سیم پیچ، طراحی محفظه، روش خنک کننده، و پیکربندی حفاظت. طراحی نهایی به جای استفاده از پیکربندی یکسان برای هر پروژه، بر اساس سیستم الکتریکی و شرایط نصب است.

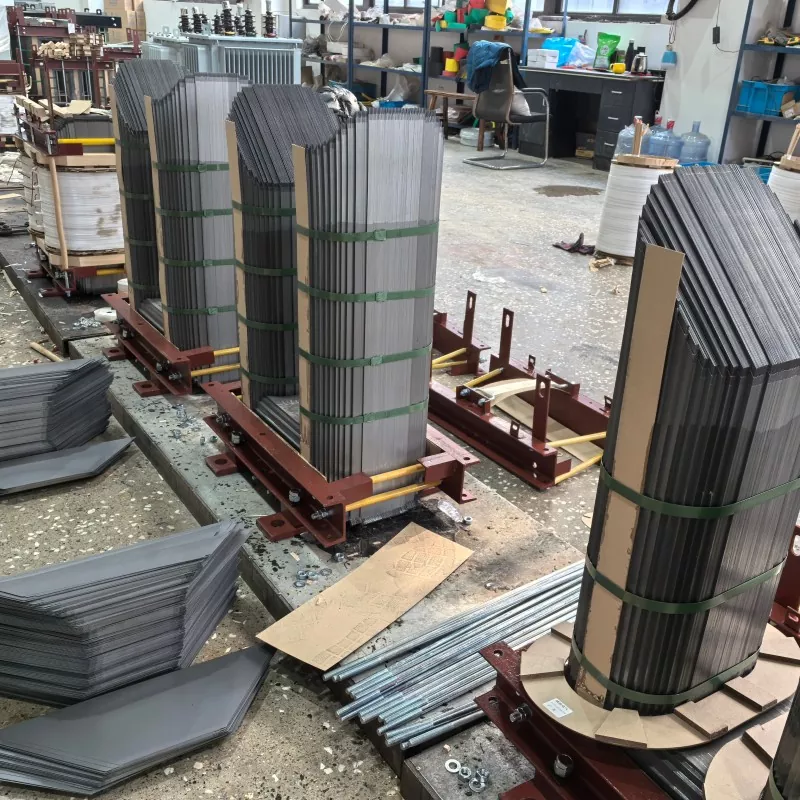

تست کارخانه بر اساس مشخصات فنی توافق شده و استاندارد قابل اجرا انجام می شود. سوابق آزمایش و بازرسی شخص ثالث را می توان در صورت نیاز پروژه ترتیب داد.

سوالات متداول

ولتاژ خروجی این ترانسفورماتور چقدر است؟

این پیکربندی خروجی سه فاز 400 ولت و تک فاز 230 ولت را فراهم می کند. سایر ترکیبات ولتاژ را می توان با توجه به نیاز پروژه تولید کرد.

آیا بارهای 400 ولت و 230 ولت توسط یک ترانسفورماتور قابل تامین است؟

بله. اتصال Delta-Star یک منبع ثانویه سه فاز و یک نقطه خنثی برای توزیع تک فاز فراهم می کند. بارهای متصل باید به درستی توزیع شوند و در ظرفیت نامی ترانسفورماتور باقی بمانند.

فن خنک کننده چگونه کنترل می شود؟

سنسورهای دمای سیم پیچ دمای عملیاتی را کنترل می کنند. با رسیدن به دمای از پیش تعیین شده، سیستم کنترل فن های خنک کننده را راه اندازی می کند. دمای کنترل با توجه به طراحی حرارتی ترانسفورماتور تنظیم می شود.

IP43 به چه معناست؟

IP43 نشان دهنده محافظت در برابر اجسام خارجی جامد بزرگتر از 1 میلی متر و محافظت در برابر پاشش آب تحت شرایط تست IPX3 است. این یک محفظه کاملاً ضد گرد و غبار یا ضد آب نیست.

آیا 150 کیلو ولت آمپر برای کارگاه ساختمانی مناسب است؟

بستگی به بار واقعی دارد. محاسبه باید شامل جریان عملیاتی عادی و همچنین جریان راه اندازی موتور، بارهای جوشکاری، عملیات همزمان و سایر بارهای اوج موقت باشد. ظرفیت ترانسفورماتور باید از برنامه بارگذاری پروژه به جای تعداد ماشین های متصل به تنهایی تایید شود.

آیا ترانسفورماتور با مشخصات دیگری قابل ساخت است؟

بله. ولتاژ ورودی و خروجی، فرکانس، پیکربندی اتصال، محفظه، خنک کننده و الزامات حفاظتی را می توان با توجه به پروژه مشخص کرد. مشخصات کامل الکتریکی باید قبل از تولید تایید شود.
