ترانسفورماتور تک قطبی SWER

ترانسفورماتور SWER Single Pole Mounted از Zhejiang Guangbian Electric Power Technology Co., Ltd یک راه حل توزیع با راندمان بالا است که برای سیستم های برق روستایی و از راه دور بازگشت زمین یک سیم (SWER) طراحی شده است. Guangbian با بیش از 20 سال تخصص در ساخت ترانسفورماتور و انطباق کامل با استانداردهای جهانی، تبدیل ولتاژ پایدار، ایمن و مقرون به صرفه را برای محیط های خارج از شبکه و محیط های ضعیف ارائه می دهد.

ترانسفورماتور تک قطبی SWER چیست؟

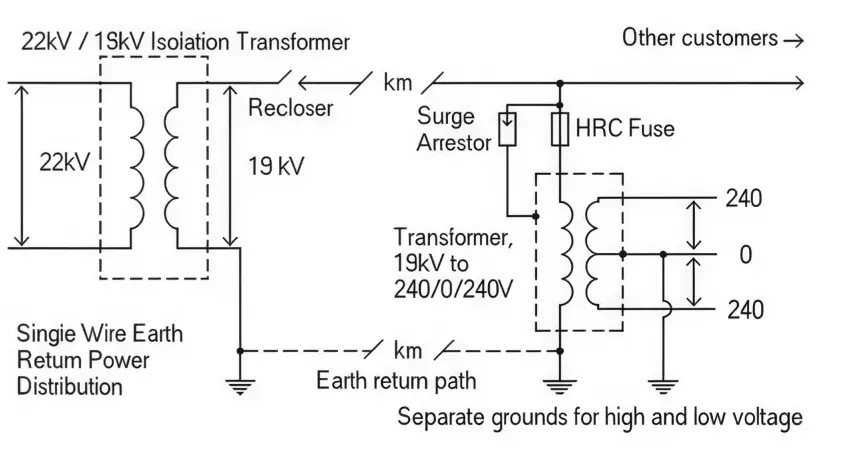

ترانسفورماتور تک قطبی SWER یک ترانسفورماتور توزیعی تخصصی است که روی قطب نصب شده است که در سیستم‌های برگشت زمین تک سیم استفاده می‌شود و معمولاً در پروژه‌های برق‌رسانی روستایی که زیرساخت‌های سه فاز سنتی در دسترس نیستند، مستقر می‌شوند.

این به طور موثر قدرت توزیع ولتاژ متوسط ​​را به ولتاژ پایین قابل استفاده برای کاربردهای مسکونی، کشاورزی و صنعتی کوچک کاهش می دهد.

این به طور گسترده ای در شبکه های از راه دور استفاده می شود به دلیل موارد زیر است:

● ساختار نصب ساده شده

● کاهش هزینه زیرساخت

● راندمان بالا در توزیع از راه دور

● سازگاری قوی در مناطق روستایی

چه چیزی این ترانسفورماتور SWER را متفاوت می کند؟

اکثر ترانسفورماتورهای استاندارد با در نظر گرفتن اصول عملکرد SWER طراحی نشده اند. نتیجه؟ خرابی زودرس عایق، ناپایداری ولتاژ، بازرسی های ناموفق و کاهش شدید عمر مفید. GUANGBIAN این واحد را به طور خاص برای نیازهای شبکه های SWER مهندسی کرد - این نقاط درد را از پایه حذف کرد.

چه چیزی این واحد را متمایز می کند؟

طراحی سیم پیچ تنظیم شده برای SWER Duty:

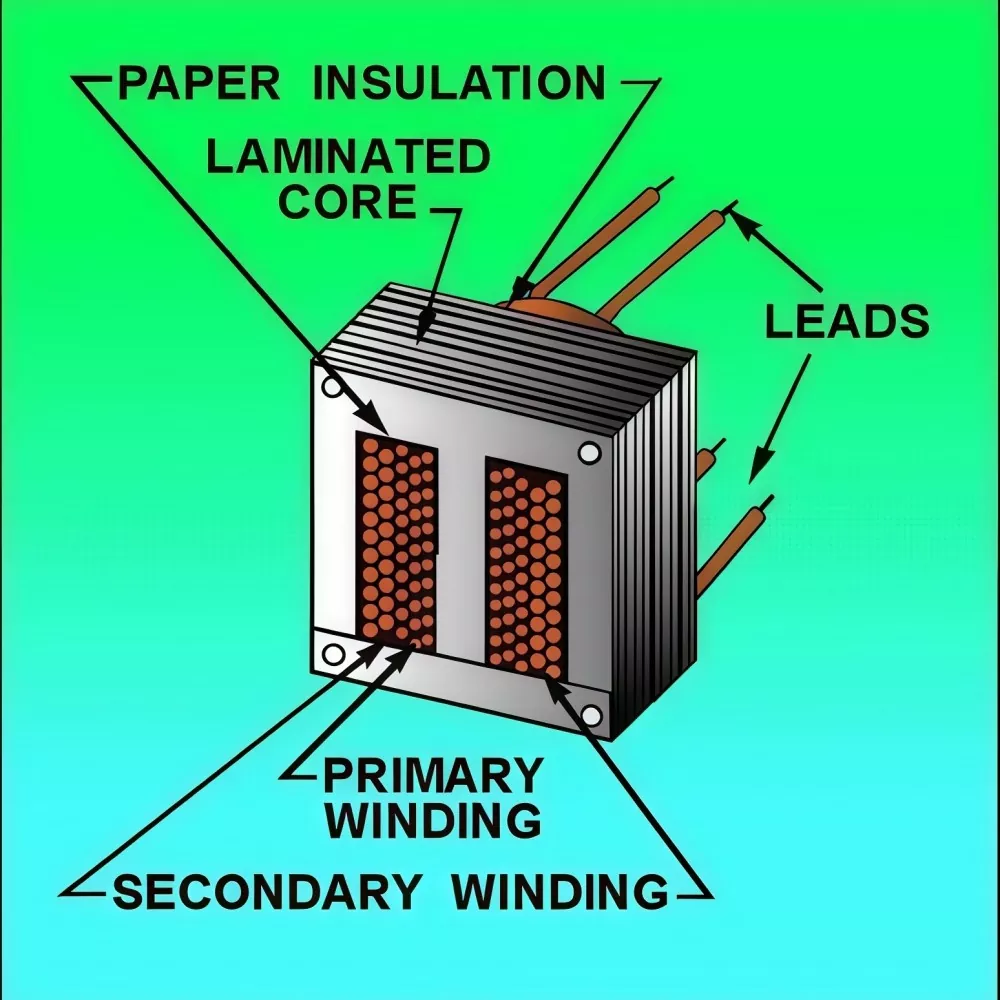

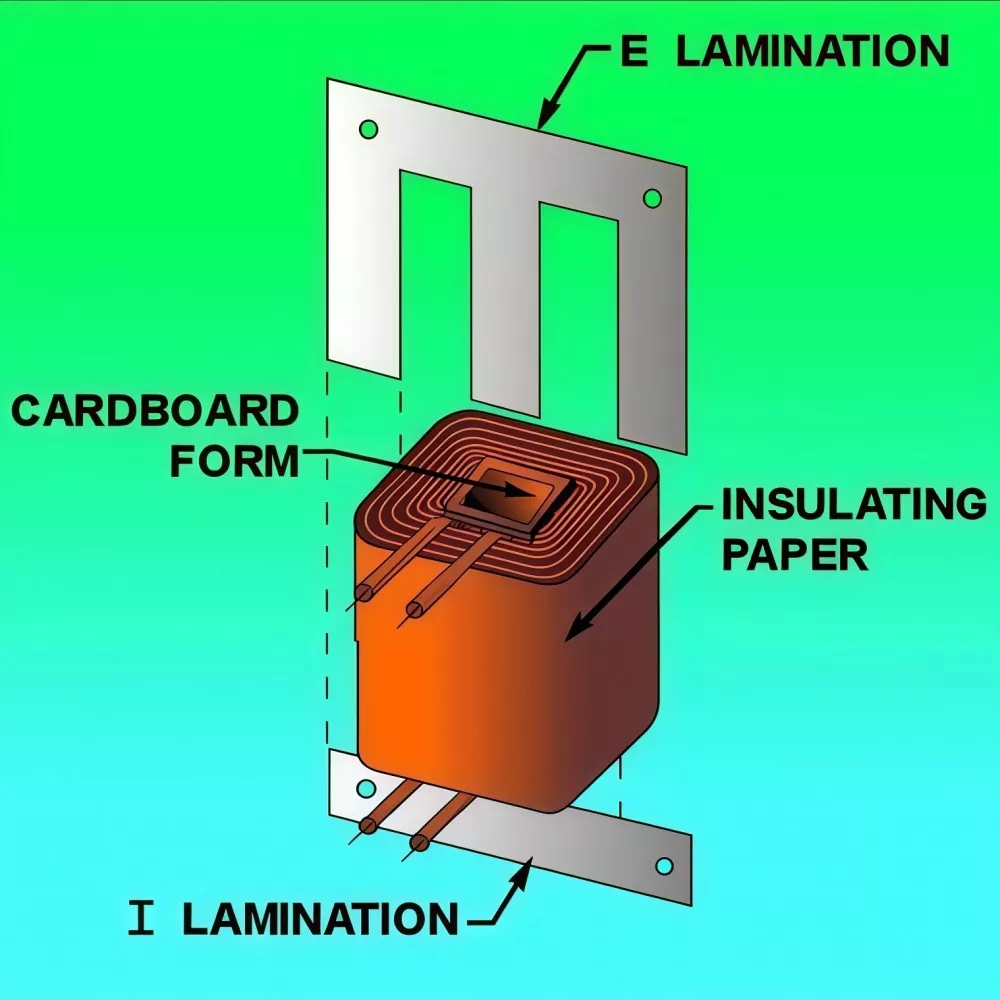

سیم پیچ ترانسفورماتور تک قطبی SWER به جای استفاده از ساختار عایق یکنواخت برای شرایط ولتاژ خاص SWER بهینه شده است.

طراحی عایق گرادیان از ترمینال A (خط) تا ترمینال X (زمین)

ترمینال تقویت شده برای تنش ولتاژ خط پیوسته

عایق پیشرونده مطابق با سطوح ولتاژ سیم پیچ واقعی

ترمینال X برای اتصال به زمین مستقیم قطب تقویت شده است

بر خلاف ترانسفورماتورهای استاندارد برای شرایط ولتاژ SWER نامتقارن ساخته شده است

این طراحی قابلیت اطمینان و ایمنی عایق را در سیستم های توزیع SWER روستایی بهبود می بخشد.

ترانسفورماتورهای تک فاز سنتی از نیمه عایق یکنواخت در هر دو ترمینال استفاده می کنند. در وظیفه SWER، این بدان معنی است که استرس عایق اساساً دو برابر می شود - و خرابی معمولاً در عرض 3 تا 5 سال رخ می دهد. رویکرد اختصاصی GUANGBIAN استرس عایق را در طول عمر کامل ترانسفورماتور در محدوده طراحی نگه می دارد.

چگونه راه اندازی زمین ولتاژ را ثابت نگه می دارد؟

● سطح مقطع ترمینال زمینی بزرگ، مقاومت مسیر زمین را کاهش می دهد و پایداری برگشت جریان را بهبود می بخشد

● مقاومت کمتر به جلوگیری از خطرات اتصال شل و گرمای بیش از حد موضعی کمک می کند

● یک مسیر جریان SWER حلقه بسته پایدار با نوسان ولتاژ خروجی در ± 2٪ را تضمین می کند.

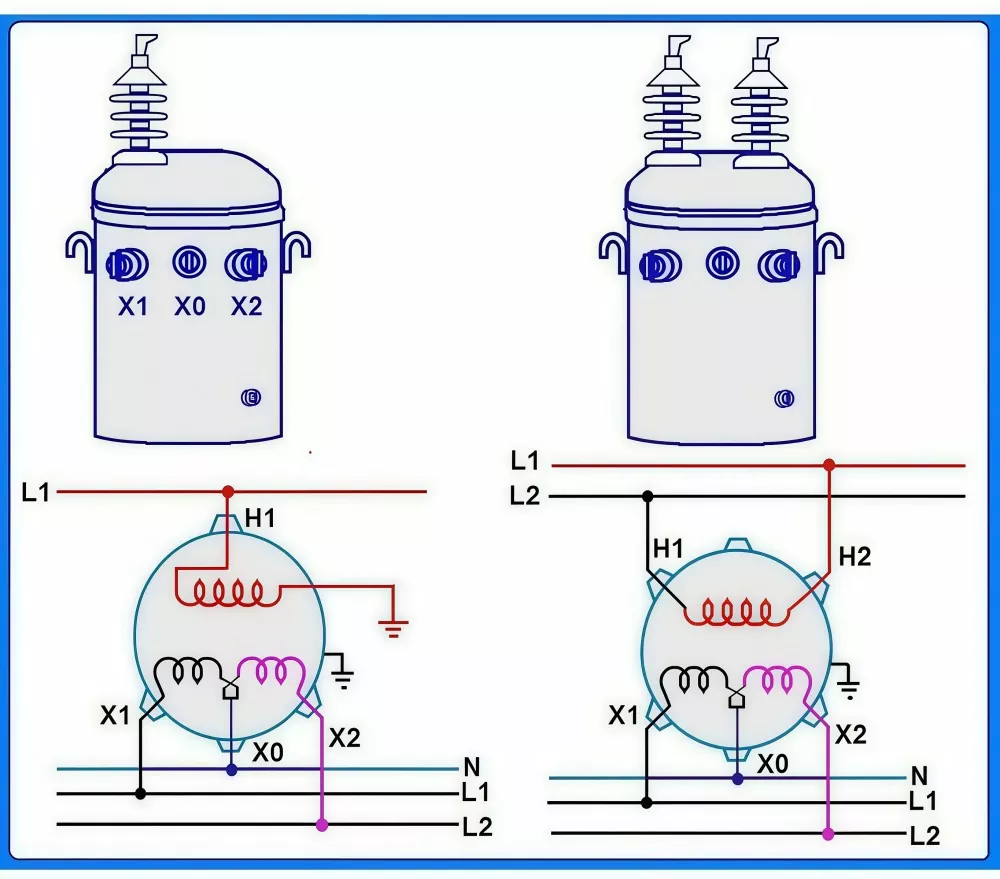

● سیم پیچ ها از استانداردهای برچسب گذاری ترمینال IEC A/X پیروی می کنند، از خطاهای سیم کشی مانند قطبیت معکوس جلوگیری می کند و از نصب صحیح SWER اطمینان حاصل می کند.

تنظیم ولتاژ از راه دور:

● مجهز به شیر گیر بدون بار 5 موقعیت (محدوده 18 تا 20 کیلوولت)

● افت ولتاژ در خطوط طولانی توزیع SWER را جبران می کند

● خروجی 240 ولت پایدار را از ابتدا تا انتهای خط حفظ می کند

● تمام تنظیمات شیر ​​بر اساس استانداردهای دقت IEC در کارخانه کالیبره شده است

این امر عملکرد و حفاظت از تجهیزات پایین دستی را در شبکه های برق روستایی در مسافت طولانی تضمین می کند.

چگونه در شرایط سخت دوام می آورد؟

محفظه مهر و موم شده غوطه ور در روغن، آب و گرد و غبار را از خود دور نگه می دارد، نوسانات دما را کنترل می کند و از قرار گرفتن در معرض اشعه ماوراء بنفش شانه خالی می کند. از -40 درجه سانتیگراد تا +55 درجه سانتیگراد ادامه دارد - بنابراین فلات های مرتفع، مراتع باز، مناطق جنگلی، و مناطق بیابانی بدون هیچ گونه تغییر خاصی در پنجره عملیاتی آن قرار می گیرند.

خنک کننده ONAN - مخفف روغن هوای طبیعی طبیعی - به هیچ فن، بدون پمپ، چیزی که بچرخد یا فرسوده شود متکی نیست. بعد از اینکه به میله پیچ می شود، تقریباً از خودش مراقبت می کند. برای خدمه‌ای که ساعات کاری دور از نزدیک‌ترین کامیون خدماتی کار می‌کنند، این به معنای هزینه‌های نگهداری بسیار کمتر در طول عمر واحد است.

رعایت استانداردهای بین المللی

هر واحد مطابق با استاندارد IEC 60076 - استاندارد شناخته شده جهانی برای ترانسفورماتورهای قدرت - طراحی، ساخته و آزمایش شده است. کاغذبازی و قابلیت ردیابی از کف کارخانه وجود دارد.

گزارش‌های کامل تست کارخانه به همراه هر ترانسفورماتور ارائه می‌شود – زمانی که در حال مناقصه برای پروژه‌ها هستید یا نیاز به انجام بازرسی دارید مفید است.

سیستم های SWER خطاهای زمین تک فاز را متفاوت از شبکه های استاندارد می بینند. این ترانسفورماتور در آن شرایط خطا، 20 برابر جریان نامی خود را برای 2 ثانیه کامل مصرف می کند - وقتی با حفاظت خط استاندارد جفت شود، عیوب را به سرعت برطرف می کند و از آسیب به تجهیزات جلوگیری می کند.

کجا مورد استفاده قرار می گیرد؟

ترانسفورماتور تک قطبی SWER برای تامین برق روستایی و از راه دور کم هزینه و در مسافت های طولانی ایده آل است:

● برق رسانی روستایی: برق رسانی به خانه های ایزوله با 70% هزینه ساخت خط کمتر در مقایسه با سیستم های معمولی

● سایت های بدون سرنشین از راه دور: دکل های مخابراتی، ایستگاه های هواشناسی، نقاط نظارت بر جنگل/آتش سوزی، پست های مرزی

● کشاورزی: ​​پمپ های آبیاری، سیستم های دامداری، گلخانه ها، و تجهیزات مزرعه پراکنده

● کمپ‌های ساخت و ساز و معدن: برق موقت برای بزرگراه‌ها، راه‌آهن‌ها و عملیات معدنی قبل از گسترش شبکه

● جزایر و امکانات خارج از شبکه: استراحتگاه‌های کوچک، ایستگاه‌های رنجر، و زیرساخت‌های گردشگری از راه دور

یک راه حل عملی برای مناطقی که گسترش شبکه های سه فاز معمولی مقرون به صرفه نیست.

چرا واحد SWER GUANGBIAN بهتر عمل می کند؟

ترانسفورماتورهای استاندارد اغلب در سیستم های SWER با مشکل مواجه می شوند که منجر به تنش عایق، ناپایداری ولتاژ و نیازهای بالاتر تعمیر و نگهداری می شود.

ترانسفورماتور تک قطبی GUANGBIAN SWER به طور خاص برای عملیات SWER طراحی شده است:

● طراحی سیم پیچ و عایق برای شرایط SWER

● ساختار زمین بهینه شده برای جریان برگشتی پایدار

● بهبود پایداری ولتاژ و قابلیت اطمینان سیستم

● کاهش مشکلات نگهداری و عمر طولانی تر

● انطباق آسانتر با الزامات بازرسی

● طراحی شده برای برنامه های کاربردی SWER در دنیای واقعی، که از مدل های ترانسفورماتور معمولی اقتباس نشده است.

استانداردهای جهانی و تضمین کیفیت

شرکت فناوری برق ژجیانگ گوانگبیان با مسئولیت محدود از سال 2004 یک پایه فنی قوی ایجاد کرده است که از یک تولید کننده ترانسفورماتور داخلی به یک تامین کننده جهانی تبدیل شده است.

مزایای کلیدی عبارتند از:

● بیش از 20 سال تجربه مهندسی ترانسفورماتور

● تیم مهندسی خبره با تخصص استاندارد بین المللی

● سیستم تولید چند کارگاهی که از قابلیت ردیابی کامل فرآیند اطمینان می دهد

● بهبود مستمر در طراحی، کارایی، و رعایت ایمنی

● عملیات صادرات مستقل در سال 2020 تأسیس شد

این اطمینان حاصل می کند که هر ترانسفورماتور تک قطبی SWER انتظارات جهانی را برای قابلیت اطمینان و ایمنی برآورده می کند.
